Reemplazar la pantalla de un portátil de Samsung NP300E5A-A01UB (5 / 6 paso)

Paso 5: Abrir la tapa y retirar la pantalla

El siguiente paso es abrir la tapa para acceder a la pantalla adecuada.  La tapa se compone de tres capas: el bisel dela pantallay la cubierta.  El bisel es un fino plástico cuadrado "el marco" que va alrededor de la pantalla y ayuda a fijarlo a la cubierta. — es plana excepto para dos aletas a lo largo de su borde inferior de la bisagra.  La pantalla es la carne del sándwich.  Tenemos que quitar el bisel para acceder a la pantalla.

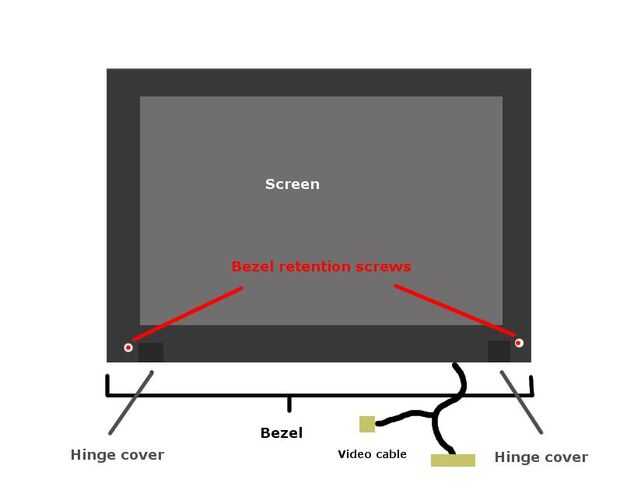

-El bisel está sujeto por dos tornillos, uno en la parte inferior derecha y la otra en la parte inferior izquierda de la pantalla (ver primera imagen).  Retire tanto los tornillos del bisel.  Colóquelos a un lado.

-A continuación, el bisel debe ser unsnapped el resto de la tapa.  Como la parte inferior de la caja del ordenador, es sostenido en lugar por una serie de broches de presión muy fuerte.  Usando una uña, otra vez Deshacer todos los broches de bisel, vas todo el exterior de la pantalla.  Una vez que todos los broches han sido liberados y sacar los tornillos, el bisel puede ser levantado.  Retire el bisel y apártelos.

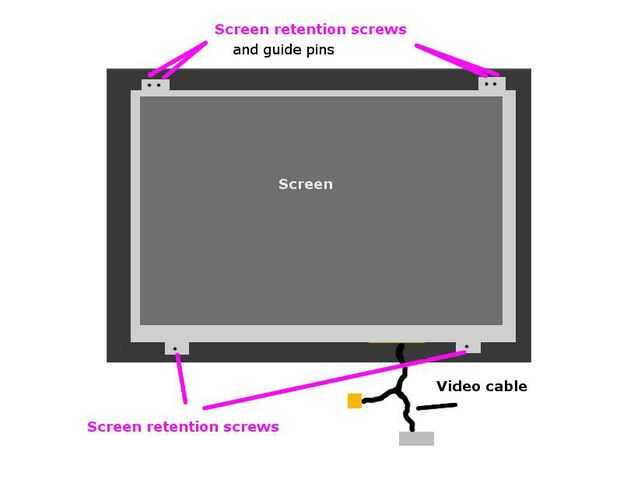

-Ahora buscas en el desnudo interior de la tapa.  El siguiente paso es quitar la vieja pantalla de la cubierta.  La pantalla está sujeta por cuatro tornillos y dos conectores de cable de video en un video cable (ver segunda imagen).  Quitar los cuatro de los tornillos de retención de la pantalla.

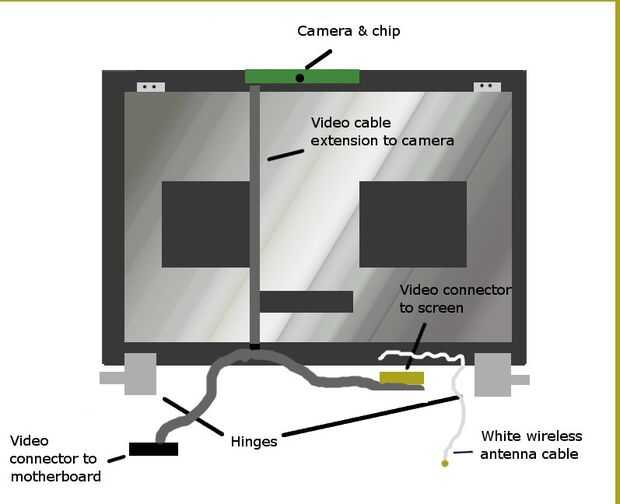

-A continuación, Desconecte el cable de video desde la pantalla deslizándolo hacia abajo y hacia fuera de posición.  La pantalla ahora puede ser levantada sin la tapa.  Esto revelará el escudo metálico del interior cubierta (ver tercera imagen).  El cable de video (llamado un CBF arnés y cable de montaje de LCD) desciende a lo largo de la parte izquierda de esta pantalla de la cámara en la parte superior de la tapa a la conexión que va a la pantalla (en un extremo) y la placa base (en el otro).

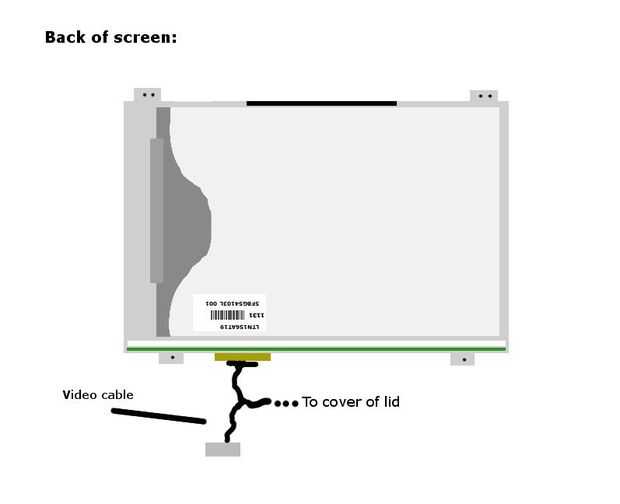

Si usted voltea la pantalla (ver imagen cuarto) puede ver donde conecta el cable de video al chip dentro de la tapa, y se puede ver el número de parte de la propia pantalla.
