Paso 4: Montaje: parte 1

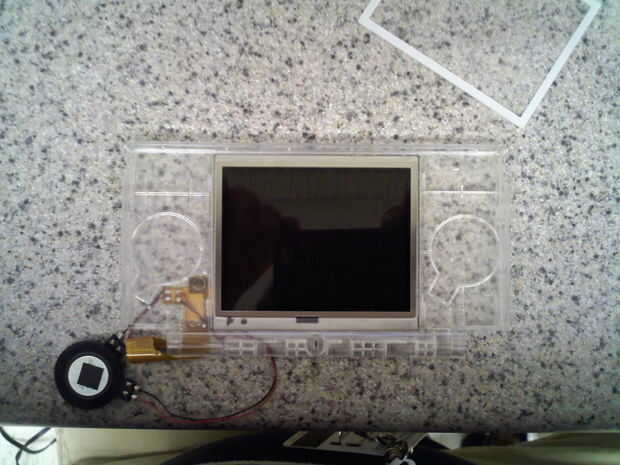

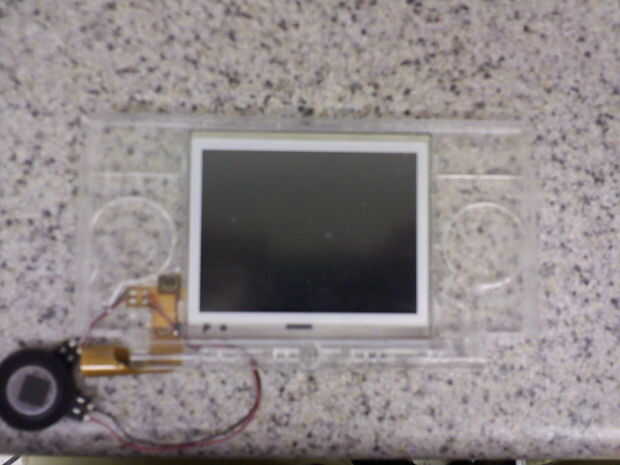

Comencé el proceso de montaje con montaje de un nuevo protector de pantalla en la pantalla superior. Si decidió no reemplazar a tuya, puede omitir este paso. Para obtener el ajuste correcto, primero pongo la pantalla en la parte superior. Entonces se coloca el protector de pantalla a través del frente para asegurarse de que su ubicación era la correcta. También puede reemplazar la frontera plástico alrededor de la pantalla táctil pero desde mina era del mismo color que uno nuevo, lo dejé.
Colocar el altavoz en

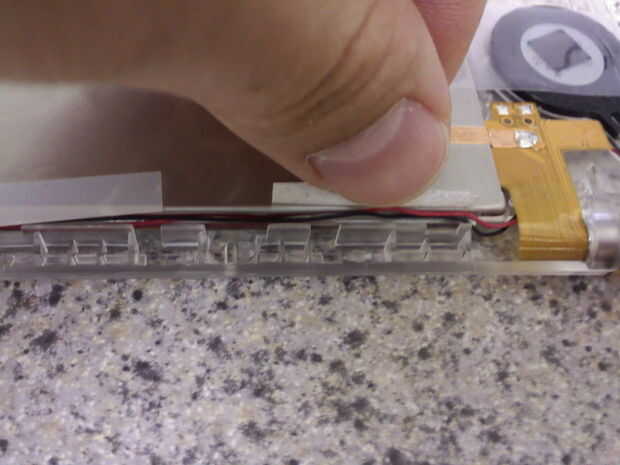

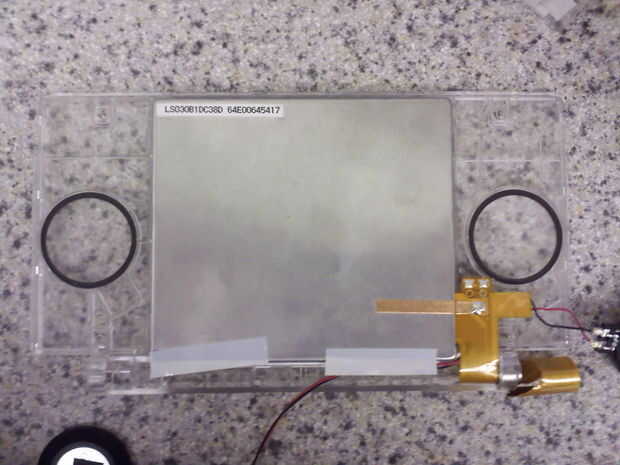

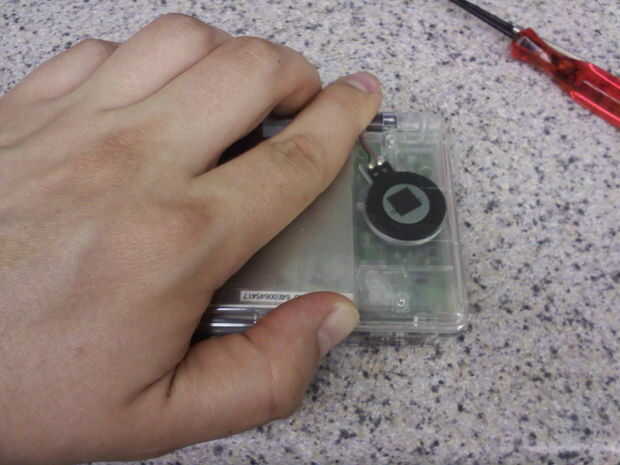

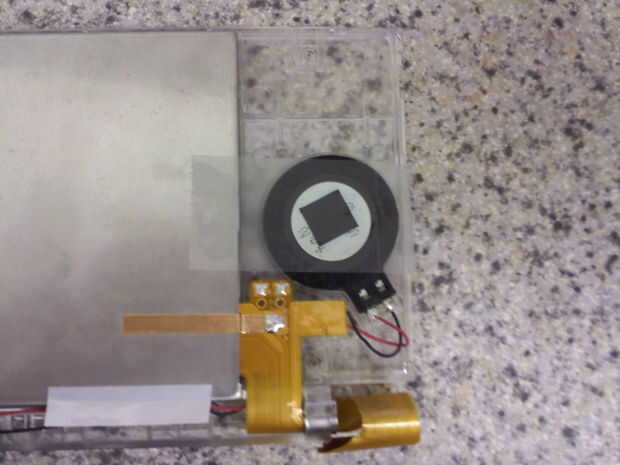

Después de que el protector de pantalla está en la posición correcta, puede colocar las juntas de altavoces y altavoces en. Usé algunos tap escocés cuando estas poniendo de nuevo en así. Asegúrese de que meta los cables en la ranura debajo de la pantalla. Si los cables están pegándose hacia fuera, usted tendrá dificultad para colocar la parte posterior de la parte superior.
Enhebrar el Cable plano del LCD y la conexión de la bisagra

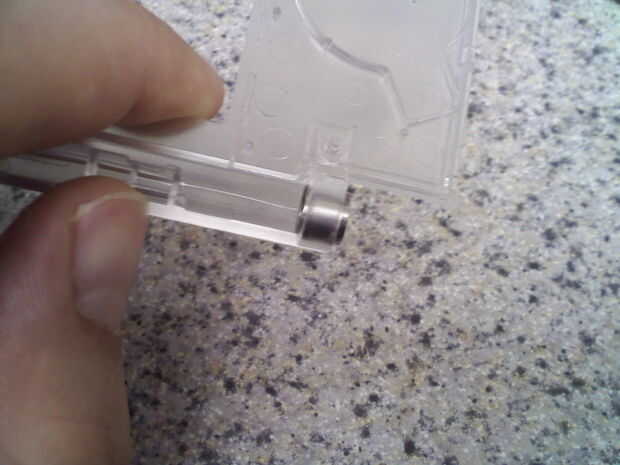

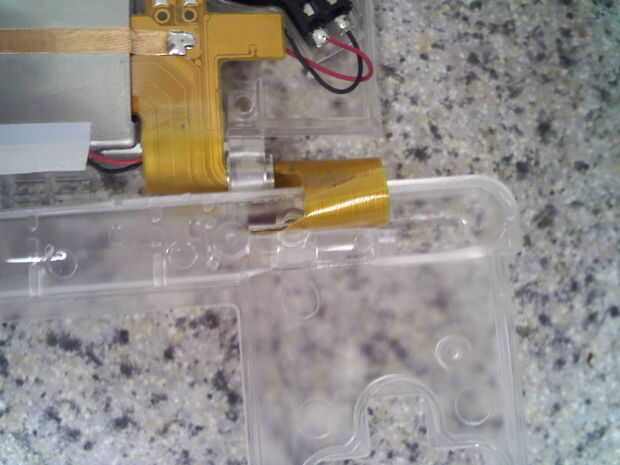

A continuación, poner la bisagra metálica de acoplamiento en su lugar, enrolle el cable de cinta del LCD y empuje a través de. Ahora toma la parte superior de la parte de abajo de tu DS, el uno que los botones palillo para arriba y coloque el cable por la ranura y deslice en la parte superior.

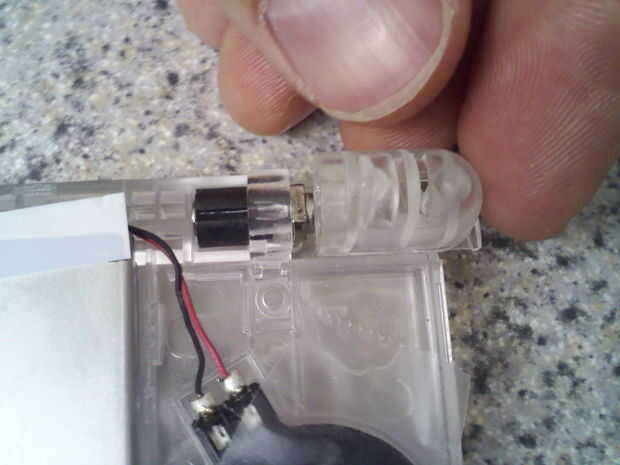

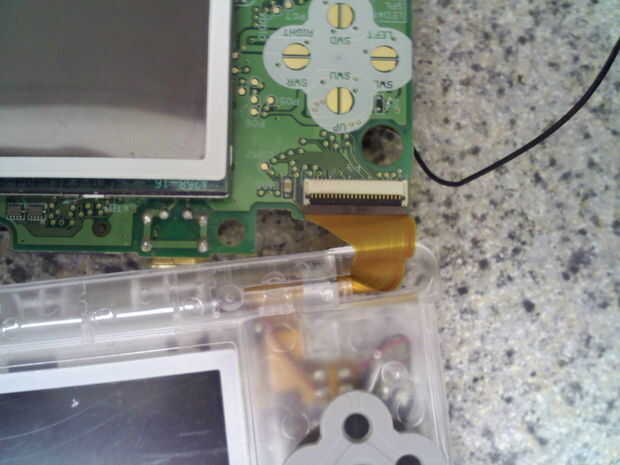

Después de las dos piezas están juntos, la bisagra click se coloca en la parte superior y la luz indicadora se atornilla en lugar. Ya me olvide de poner la pieza translúcida de la luz, no se muestra en la imagen. Colocar los electrodos de botón en siguiente y había conectado el cable de cinta del LCD a la placa de circuito principal.
Conectar el Wifi y el micrófono

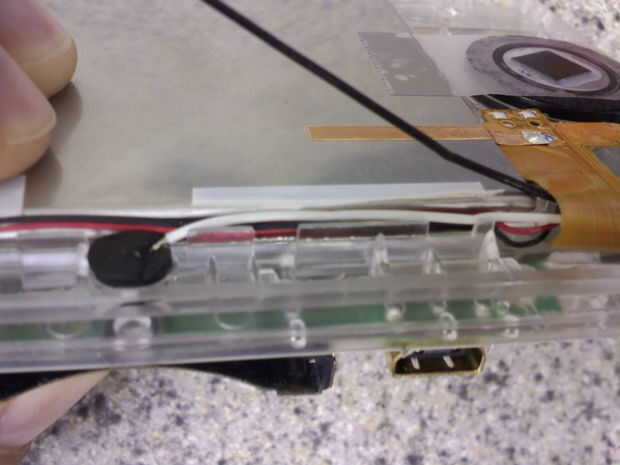

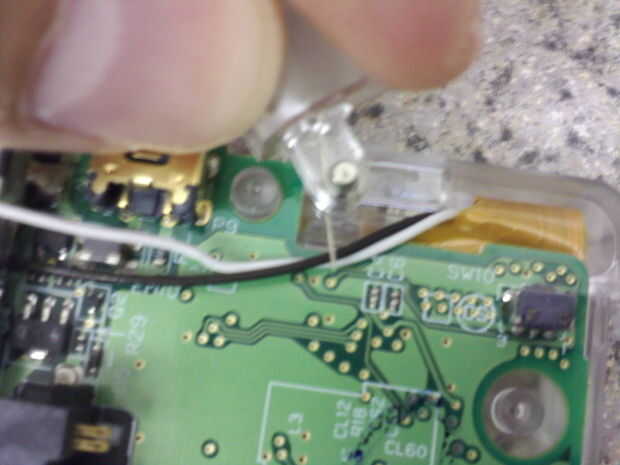

A continuación, puede alimentar el cable del micrófono y la antena de wifi a través de la bisagra. En mi foto, coloqué la antena del micrófono en la ranura de juego de DS pero debe ser alimentado por debajo de la placa de circuito principal. Asegúrese de que meta los cables de micrófono y el altavoz abajo en la ranura. Grabado esto así porque encontré que los cables le gustaba saltar.

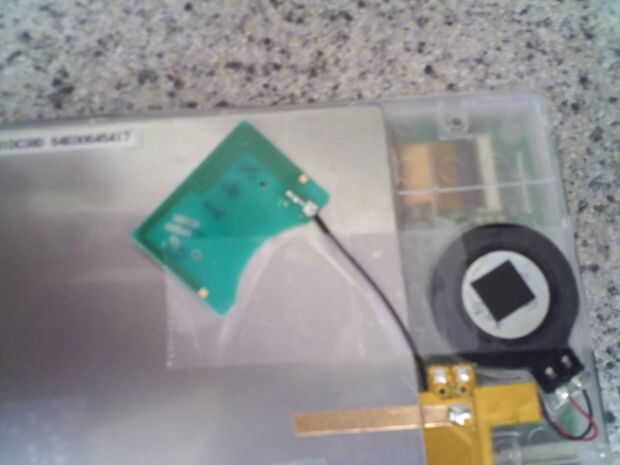

Ahora, puede soldar el cable de wifi en el lugar. Grabado hasta la parte posterior de la pantalla para mantenerla constante. Asegúrese de que la punta de un hilo y la base de la soldadura y no hacen una conexión entre los dos. Si hay una conexión, no hará la correcta conexión con la antena. Vuelva a colocar el wifi en la orientación correcta y cinta hacia abajo.
Colocar la parte posterior de la parte superior en
Una vez que todos los cables son alimentados a través de la bisagra y todo está en su lugar, puede colocar la cubierta posterior de la parte superior. Coloque la parte posterior de la parte superior hacia arriba y poner sus topes de pantalla superior en el lugar. A cabeza plana es útil para colocar los topes. Además, utilicé los topes viejos ya que eran del mismo color y tenían su adhesivo todavía en ellos. Los nuevos no tenía ningún adhesivo pero podrían utilizarse con cinta de doble cara. A continuación, poner el DS en la posición cerrada y sacar todas las piezas con cinta. Deslice la parte posterior de la parte superior en su lugar, asegurándose de que todos los ganchos coger en la parte superior y los lados y los topes de la pantalla están todavía en posición. También asegúrese de que ningún cable se pellizquen. Tornillo de la parte posterior y los cuadrados de las cubiertas en palo. Mi cubiertas de los tornillos no tienen cualquier adhesivo que necesitaba usar cinta de doble cara.
Botones

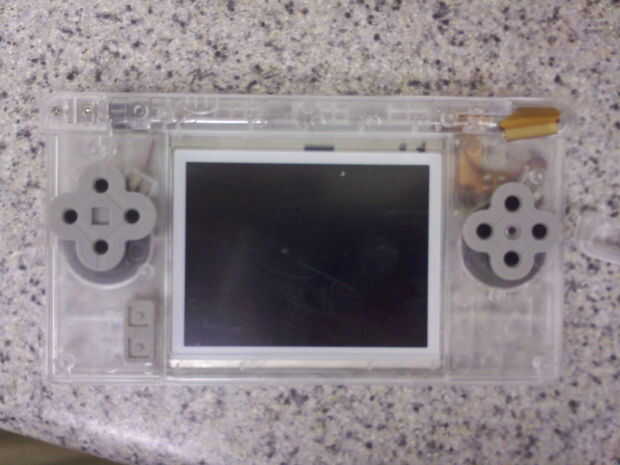

Después de que los cables están todos en el lugar y se fija la parte posterior, el A, B, X, Y, botones Start, Select y D-pad pueden ser colocados en la carcasa y la placa de circuito principal puede ser enroscada.
Botones del hombro
A continuación, los botones del hombro hay que poner en su lugar. Los pasadores metálicos y las palancas de resorte pequeño se utilizan. La foto salió un poco borrosa pero puedes ver que tipo de cómo se colocan. El resorte va en el centro el botón de hombro, con el perno de metal de alimentación a través de él. Se coloca en el agujero en la carcasa de la DS. El botón es perpendicular a la la vivienda. Un extremo del resorte es detenido por el hombro botón de sí mismo y el otro extremo es detenido por la cubierta. Empujando el botón hacia la posición normal se comprimirá. Asegúrese de que el perno es presionado completamente. El botón de hombro debe tomar sobre el caso y permanecer en el lugar. Es difícil explicar el proceso exacto pero ojala prestó atención cuando estaba tomando el DS aparte.
Colocar la parte posterior de la parte inferior
La izquierda lo único que es para la parte inferior de la DS. Usted tendrá que colocar el interruptor de plástico y el interruptor de volumen en la caja antes de colocar la cubierta posterior en. Tener mucho cuidado con los botones del hombro, aflojarse fácilmente ya que son de resorte. Asegúrese de que su volumen y el interruptor del volumen plástico estén en la misma posición relativa. El interruptor de encendido está en la posición hacia abajo así que asegúrese de que el interruptor de alimentación de plástico es también en la posición inferior. Atornille en su lugar, y estás en el negocio!
