Red de Arduino juego (3 / 6 paso)

Paso 3: Conecte cada parte

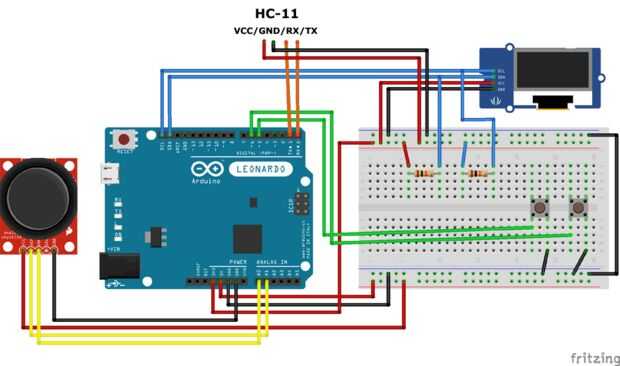

Conecte cada parte como imagen.

  • Arduino (Pro Micro/Leonardo) - OLED:
    3.3V-VCC,
    GND-GND,
    SDA-SDA,
    SCL-SCL
  • Arduino (Pro Micro/Leonardo) - HC-11:
    3.3V-VCC,
    GND-GND,
    TX (D1)-RX,
    RX (D0)-TX
  • Arduino (Pro Micro/Leonardo) - Joystick:
    5 V VCC,
    GND-GND,
    A1-VER,
    A0-HOR
  • Arduino (Pro Micro/Leonardo) - botones:
    Conectar a D5, D6 (usaré el pull-up interna de arduino)

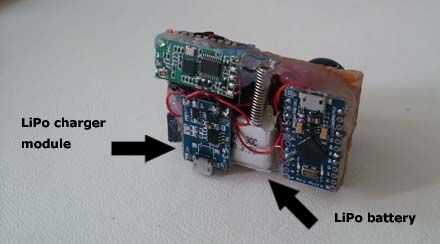

Y módulo de cargador de LiPo en la foto de arriba. Tiene orificios de conexión para batería, potencia de entrada y salida de energía.

  • B +, B-agujeros en el lado derecho es para la batería LiPo +, -.
  • SALIDA +, hacia fuera-agujeros en el lado derecho es para el arduino. Los pines RAW(or VIN) y GND en el arduino deben conectarse a cada uno de ellos.
