Recuperar energía de escape (4 / 7 paso)

Paso 4: El disipador de calor

Aprendiendo sobre disipadores tradicionales en línea rápidamente encontramos que la función específica. Significa disipadores de calor están diseñados para adaptarse a su dispositivo en particular pero no tienen ningún tipo de norma básica.

Así que decidimos diseñar uno que se adapten a nuestras necesidades científicas y estéticas. Después de algunas investigaciones y un montón de modelos surgió con un diseño óptimo y elegante.

Para nuestro disipador de calor se utilizaron dos tipos de extrusiones de aluminio: 3x50mm y 6x20mm teníamos alrededor de 4 pies de ambos.

Empezamos con una sierra para metales para cortar las protuberancias a las longitudes requeridas por nuestro modelo paramétrico.

Luego cortar las plantillas impresas y pegadas en las piezas.

A continuación utiliza una sierras de marquetería para cortar los perfiles y había pulido de las piezas con una amoladora.

El siguiente paso fue taladrar agujeros en las piezas de manera que ellos podrían ser juntos. Para asegurarse de que todos los agujeros alineados, sujeta las piezas juntas y perforado a través de la pila entera. No olvide utilizar agua como lubricante y refrigerante ya que perforará en esencia qué es un bloque grueso de aluminio que se calienta!

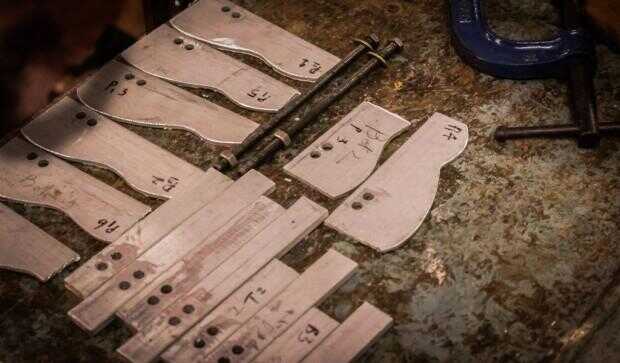

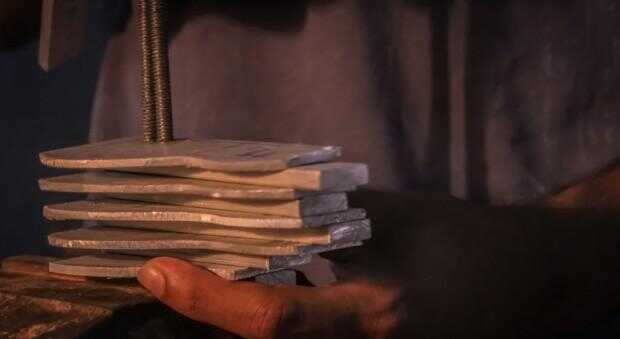

Una vez listos todos los perfiles, iniciar la Asamblea deslizando los perfiles en los tornillos en el orden correcto uno por uno. Apriete las tuercas sólo después de que usted está seguro de que todas las piezas estén alineadas para que la parte posterior es plana.

Ahora es el momento para algunos pesados de pulido, así que ir a buscar su protección para los ojos!

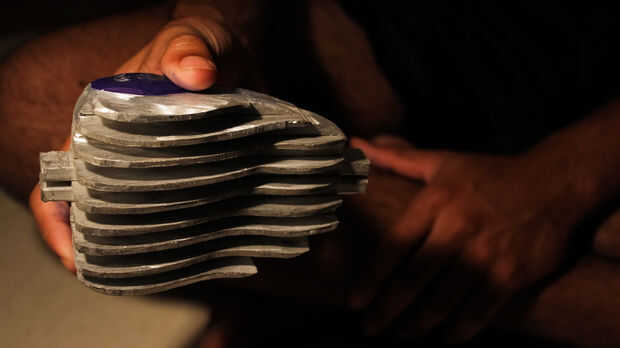

Trazar el perfil con un marcador y Monte el metal más gruesas puede encontrar en una amoladora disco de pulido.

Proceder con la firma trazos de curvas y dejar de vez en cuando deje enfriar el disipador de calor hacia abajo un poco.

Ya que no le gustaba el tuercas y pernos que sobresalgan nos mezcladas algunas pasta metal cubierto para arriba. Entonces les tierra hasta partido el flujo de las curvas.
