Recuperación de un NOKIA 3310 LCD y usarlo con Arduino (6 / 6 paso)

Paso 6: Tiempo de Arduino...

Ahora la pantalla tienen que ser probados con Arduino. Es este difícil momento. El problema es que la pantalla debe ser alimentada con 3.3V (3.6V Max.), pero Arduino funciona en fuente de 5V. También apropiado nivel cambios deben implementarse para las líneas digitales. Resolví este problema muy fácil - tengo Arduino debido, que trabaja a 3.3V. Si no tienes tal, puede utilizar algunos del truco mostrado aquí. Tenga cuidado: las pantallas no son compatibles con pin. El orden de pin de los nuestros es el siguiente.

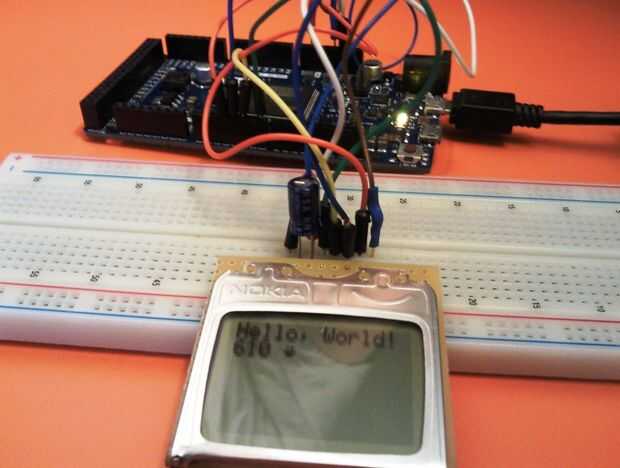

Para conectar la pantalla a la Arduino he utilizado un protoboard pequeño. Allí he insertado las 10uF condensador electrolítico necesario de VO ro tierra.

Para almorzar el LCD con Arduino he utilizado la biblioteca adjunta. Puede encontrar más información aquí.

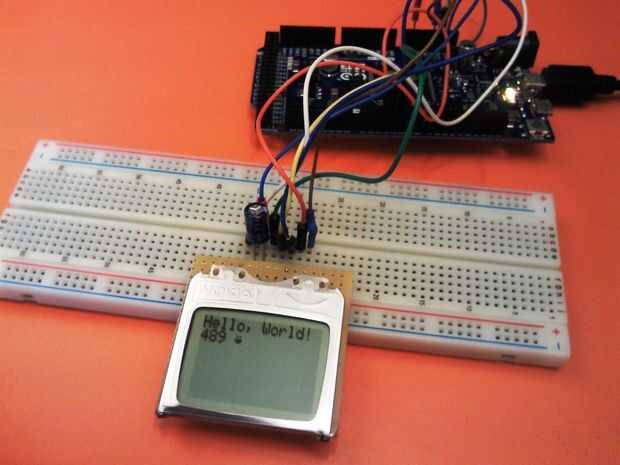

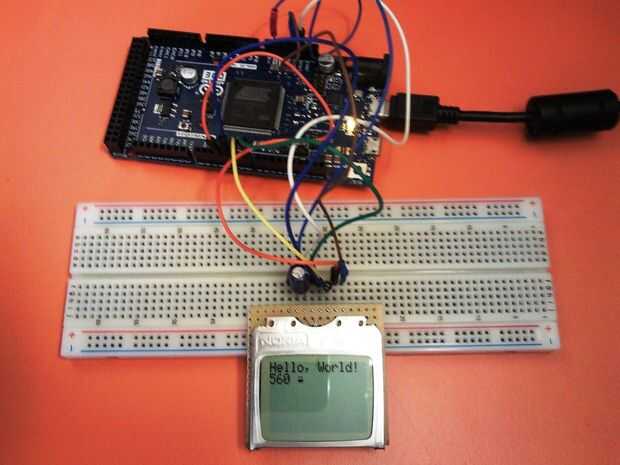

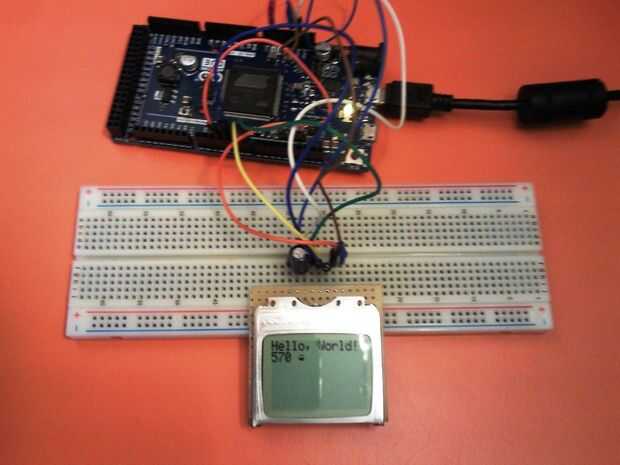

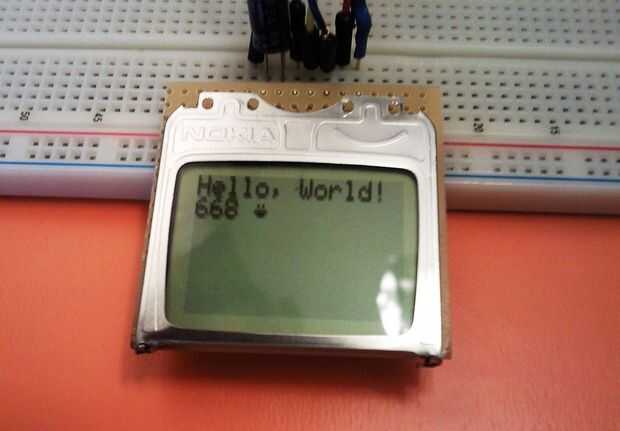

En las fotos es visto en el ejemplo "Hello world", incluido en la mencionada biblioteca de prueba. Lo he utilizado como lo es.

La única diferencia en mi configuración es que el pin RST de la pantalla LCD (nr.8) no está conectado al pin digital de Arduino 6, sino a su pin RESET.

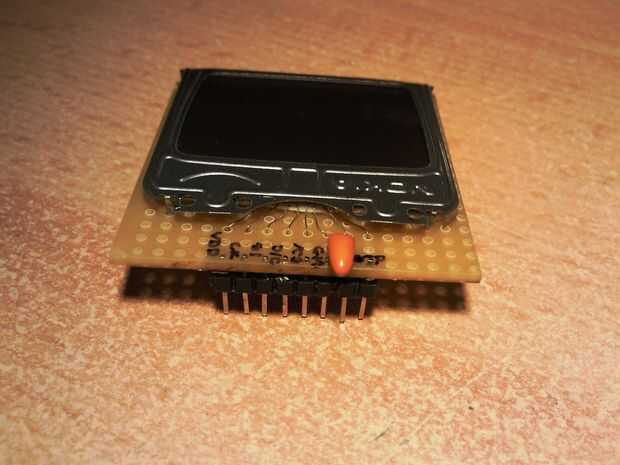

Para terminar el montaje del LCD, yo he soldado un condensador de tantalio pequeño entre los pines 7 y 6 (VO y GND) y he etiquetado como los pines sobre la placa.

Ahora tengo pantalla gratis completamente funcional gráfico 84 x 48, que se puede utilizar para diferentes Arduino / proyectos AVR.

Gracias por la atención y por favor apoye nuestro proyecto en Kickstarter.
