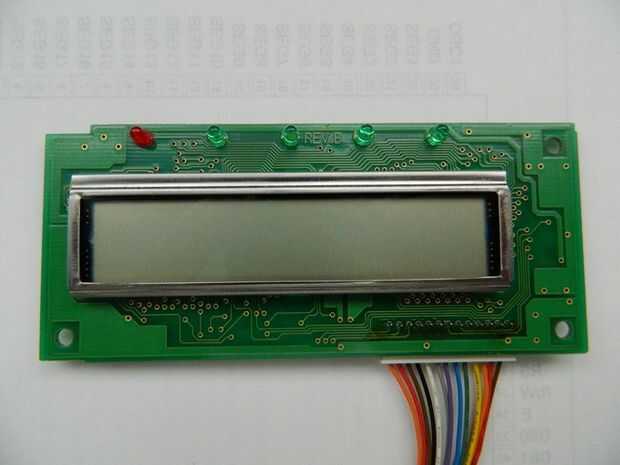

Adquirí una vieja máquina de fax que parecía una fuente madura de partes como sensores IR, micro interruptores, steppers y cosas. Mientras que resultó, era. También tenía una agradable buscando pantalla LCD 2 x 16 caracteres. Sin embargo, después de todo, aparte, he encontrado que la pantalla LCD sólo tenía 13 pines en lugar de las clavijas más comunes de 10, 14 o 16. No fueron etiquetados, por lo es donde la investigación. Después de una exhaustiva búsqueda en línea, no he encontrado nada, pero preguntas de algunas otras personas que querían saben lo mismo que hice. ¿Cómo en tarnation que conectes esta cosa así que puede ser utilizada? Es demasiado buena para tirar! Tenía que sonar hacia fuera la tarjeta para encontrar donde los pernos registrado en el chip.
El proceso general que lo planeado era trazar las señales de los pines del conector a sus correspondientes pines en el chip del controlador LCD. Haciendo esto, debo ser capaz de encontrar la manera de conectar la pantalla para utilizarlo.
