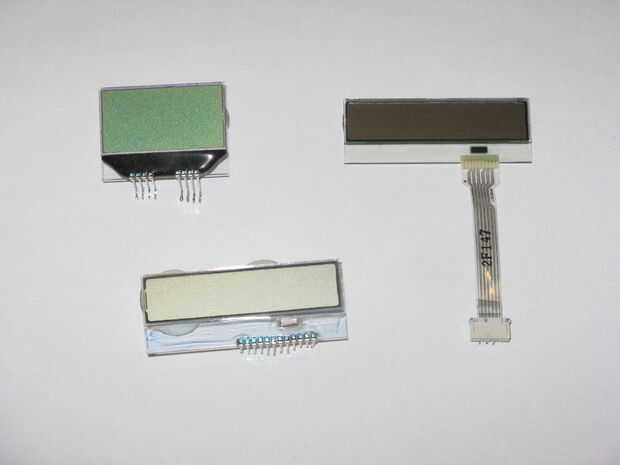

Paso 3: Viruta de vidrio pantallas de cristal líquido (LCD COG)
Así como la hoja de datos adjunta aquí es algunas salidas de pin para las exhibiciones de COG, muchas de las hojas de datos tienen la pantalla en el número de parte como, S161COG, 16 x 1 diente, S162COG, 16 x 2 pantalla COG y pantalla de gráfico de 128 x 64 LCD 64128 L.

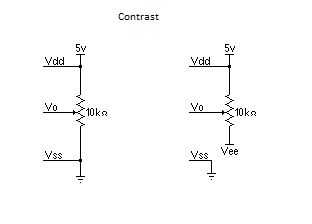

El circuito de contraste para pantallas LCD COG es el mismo que el circuito de contrastes como TN, STN, módulo FSTN.
Pernos de derecha a izquierda
8 perno 16 x 2 caracteres LCD COG
PIN SÍMBOLO FUNCIÓN
1 convertidor de DC/DC de VOUT a
2 lado VC Capacitor positivo (-)
3 lado VCC Capacitor negativo (+)
4 VDD alimentación para la lógica
5 VSS voltios 0 tierra
Entrada de datos seriales SDA 6
Reloj serie SCL 7
8 RST Reset señal L = activo
8 perno 16 x 2 caracteres LCD COG
PIN SÍMBOLO FUNCIÓN
1 RST Reset señal L = activo
Reloj serie SCL 2
Entrada de datos seriales SDA 3
4 VSS voltios 0 tierra
5 VDD alimentación para la lógica
Convertidor DC/DC de 6 VOUT a
7 lado VC Capacitor positivo (-)
8 lado VCC Capacitor negativo (+)
LCD de COG Displaytech 14 Pin 16 X 2 caracteres
Pines de izquierda a derecha
PIN SÍMBOLO FUNCIÓN
1 VSS tierra de 0 voltios
Ajuste de contraste VO 2
VDD 3 + 3 o + 5 voltios de alimentación
4 RS Registro seleccione señal L = instrucción H = datos
5 R/W lectura/escritura seleccionar señal L = escribir H = leer
6 E señal de Enable
Bus de datos DB0 7
Bus de datos 8 DB1
Bus de datos de DB2 9
Bus de datos de 10 DB3
Bus de datos de 11 DB4
Bus de datos de 12 DB5
Bus de datos DB6 13
Bus de datos de 14 DB7
