Rectificador de puente completo DIY (2 / 3 paso)

Paso 2: Obtener voltaje de C.C. para los motores

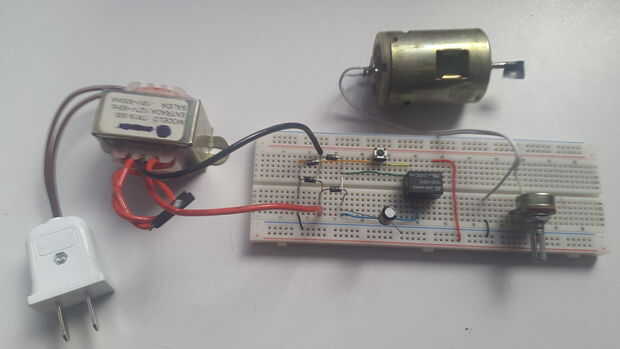

El transformador reduce la tensión. La entrada de voltaje viene de la fuente interna (127 voltios). Es reducir el voltaje a 12 voltios. Todavía tenemos un voltaje de CA y los motores no funcionan. El voltaje AV tiene la forma de una onda senoidal con valor positivo y negativo. Los diodos hará inver el voltaje negativo en uno positivo. El capacitor producirá una tensión de salida DC más uniforme. El pulsador se activar o desactivar la fuente de tensión para los motores.

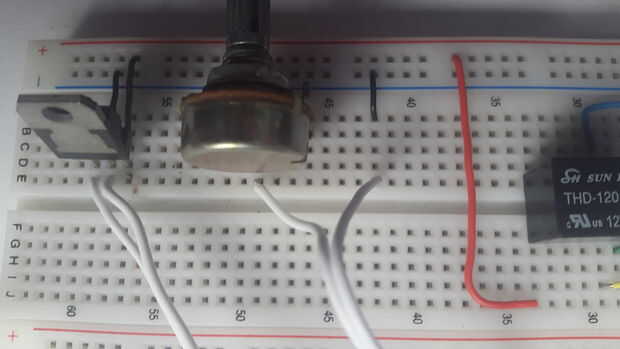

El voltaje rectificado (ahora 12 voltaje de DC) se acoplará con el relé, el potenciómetro y el regulador de tensión. El regulador de tensión suministra el motor de 5 Volts DC.

El potenciómetro será juntado con el motor de 12 voltios para controlar el encendido y apagado del motor. Se utilizará el botón pulsador como interruptor principal.
