Reconstrucción de carrete y personalización con piezas 3D impreso de pesca (2 / 4 paso)

Paso 2: Fabricación de piezas de plástico

decidí diseñar nuevas y mejores versiones de la manija y la perilla que mantiene las señales de diseño original sino que fueron más durables y funcionales.

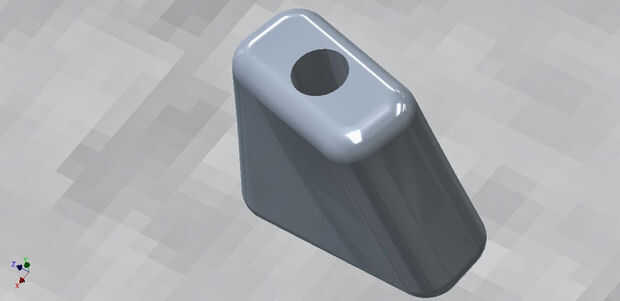

El mango es ligeramente más grande que el original y también los bordes redondeados.  Hay bolsillos para cojinetes delrin o nylon.

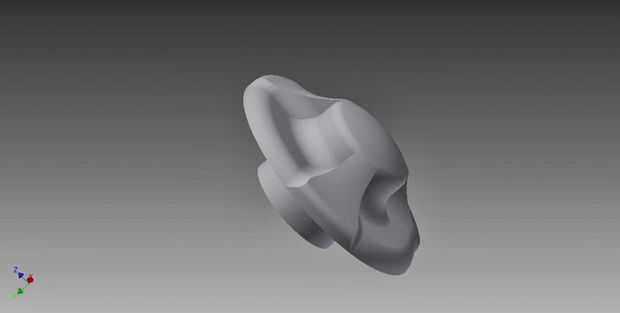

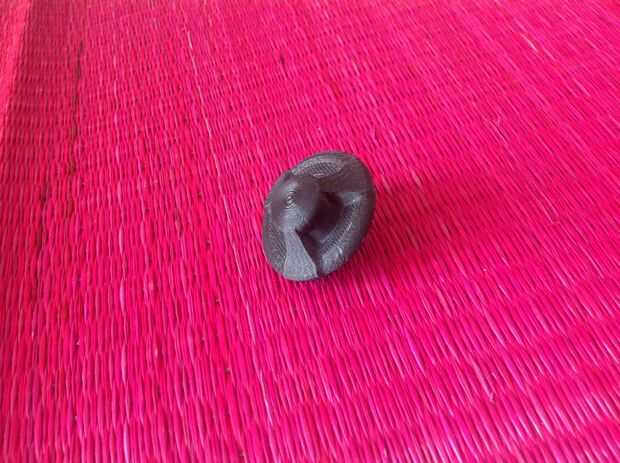

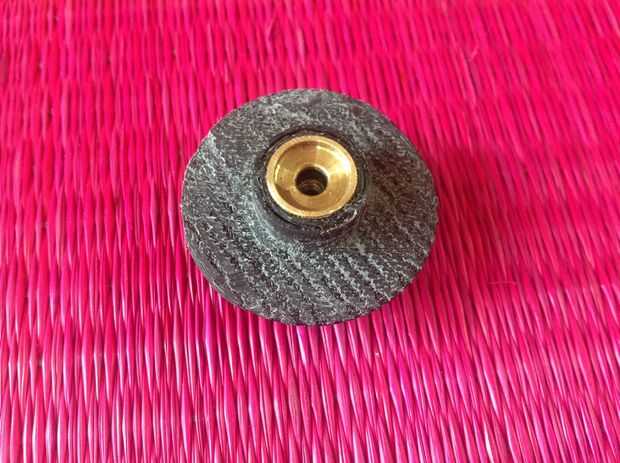

La perilla de arrastre es ligeramente más alta que el original, haciéndolo más fácil ajustar el drag es todavía tiene que despejar una fianza abierta.  El diseño me permitió rescatar el empuje metal insert y la tuerca de la tapa original.  Hice el anillo de plástico alrededor de la idea de introducir más grueso que el original como esto parece ser un punto débil común.

Dibujó las nuevas piezas en Autodesk Inventor y luego se apaga la impresora 3D.  Usé el plástico del ABS para la fuerza.   Me podría la orden más elegante / más resina versiones impresas de estas piezas, pero para un carrete más pequeñas como esta, espero que la extrusión del grado de consumidor impreso piezas ABS va a estar bien.
