Paso 5: Intermitente HIDUINO - cableado y hardware requerido
Como programador se puede usar un apagado el programador de la plataforma ISP como el AVRISPMKII, otro Arduino (probado con Arduino UNO y Duemilanove).
Si está usando un programador comercial, omita la sección de cableado y asegúrese de enchufar el conector con el cable rojo del puerto de USB de la Junta (pin 1 del conector ISP).
Cableado
Si desea utilizar otro Arduino como programador ISP, necesita conectar algunos cables de él al puerto ISP cerca del puerto USB de la Arduino flasheada de ser a.

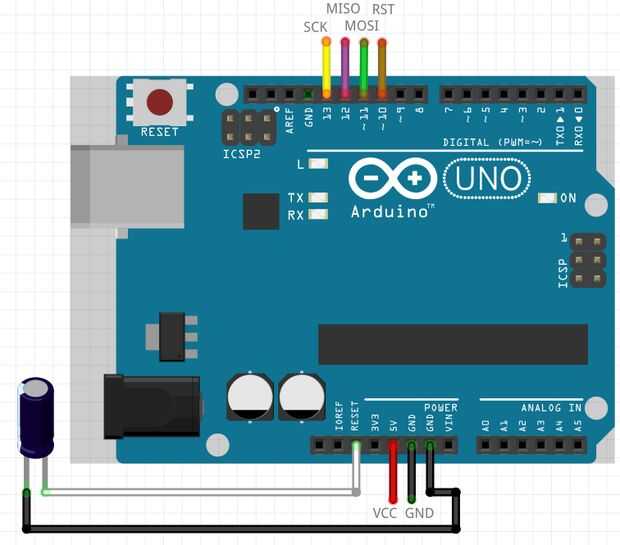

La figura 1 muestra el tablero del programador, con los hilos que salen los pines 10 (Reset), 11 (MOSI), 12 (MISO), 13 (SCLK), 5V y GND.
Tenga en cuenta que también es necesario, en orden para el Arduino trabajar como programador, un condensador electrolítico de 10uF con sus patillas positiva para restablecer y su negativa a tierra.

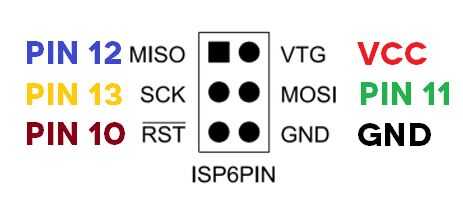

Los cables de puente saliendo del programador necesita formar un conector como el mostrado en la figura 2.

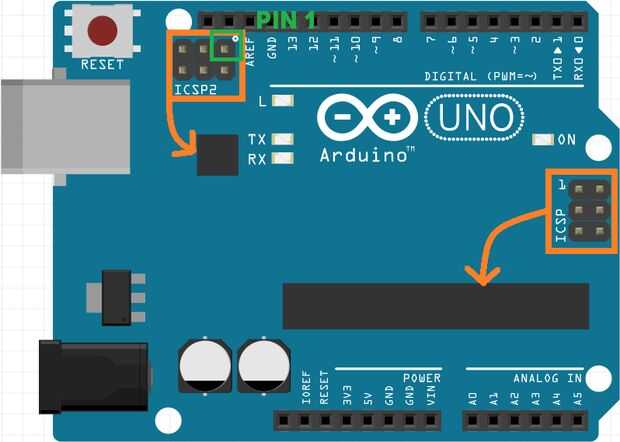

La figura 3 muestra el arduino flasheada de ser a. I sugerir el uso de rojo y negro los cables puente de 5V y GND respectivamente. Entonces usted puede recordar a Conecte el cable rojo del puerto USB.

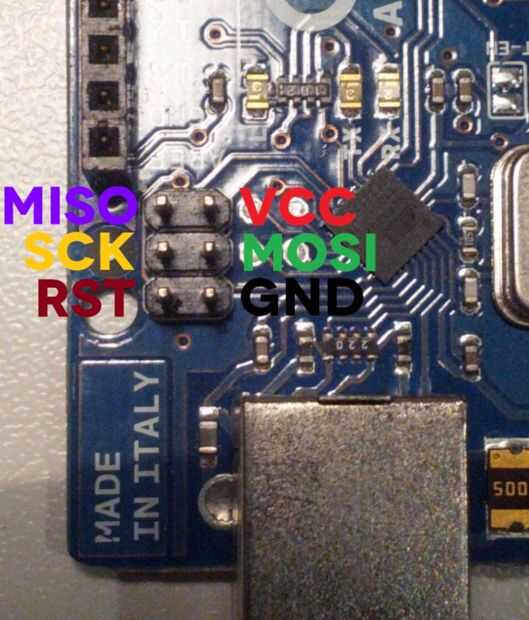

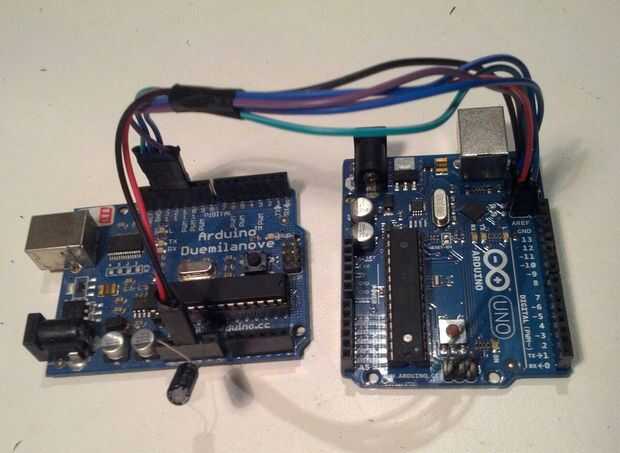

En las fotos se puede ver la correspondencia del conector en la figura 2 para el puerto real de la ISP y la conexión final (ultima foto)
