Paso 2: Transmisor sistema

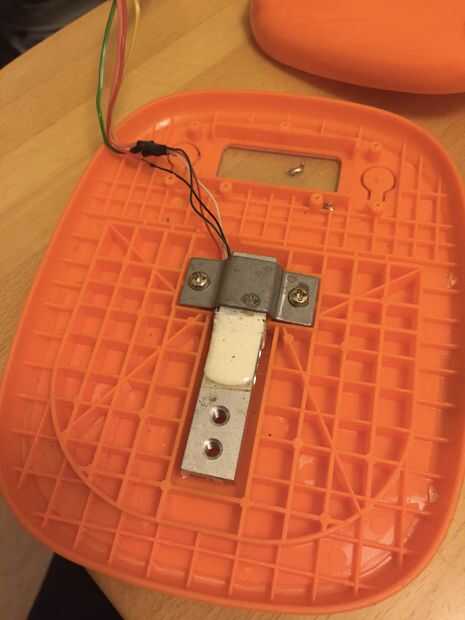

Sacar la escala (se mantiene unida por unos tornillos), dentro de ti encontrarás algo así como en la imagen
Es la célula de carga.
están conectados 4 cables que son los 4 puntos de un puente de Wheatstone en práctica aplicando una tensión de 2 de estos cables que puede leer un cambio de voltaje en otros 2 como una función de la presión a la que está sometida la celda de carga. en la práctica: mayor peso, mayor es el cambio en el voltaje.

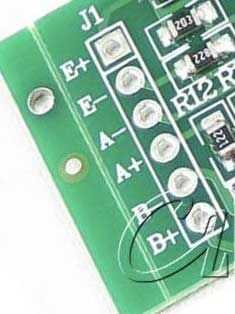

Estos 4 cables están conectados a una base electrónica dentro del equilibrio y conectan a 4 puntos señalados que como sigue:
E +: tensión de excitación +
E -: voltaje de la excitación –
S +: señal +
S -: señal-
Sólo tiene que conectar estos cuatro cables a nuestros en HX711 respectivos pin es decir: E con E +, E - con E-, A + con un + y S - con A-.
En este punto tenemos que conectar el HX711 y el transmisor de RF de 433Mhz con Arduino

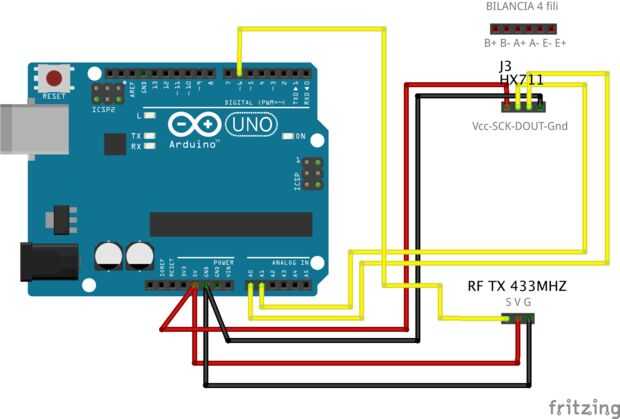

Ver foto de Fritzing...
Para el software...
En primer lugar es necesario instalar una biblioteca en Arduino para HX711:
Biblioteca de HX711y
y para otra función:
Transmisión de RF:
Biblioteca de Manchester
Ahorro de energía...
JeeLib
