Recargable batería Powered PSP cargador solar (4 / 6 paso)

Paso 4: Elctronico para arriba!!!!!!

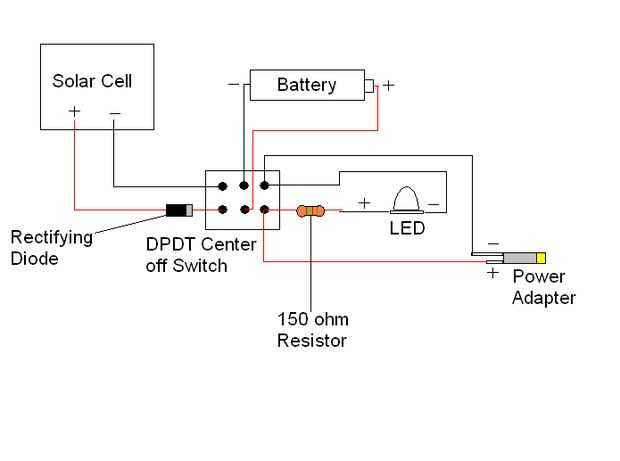

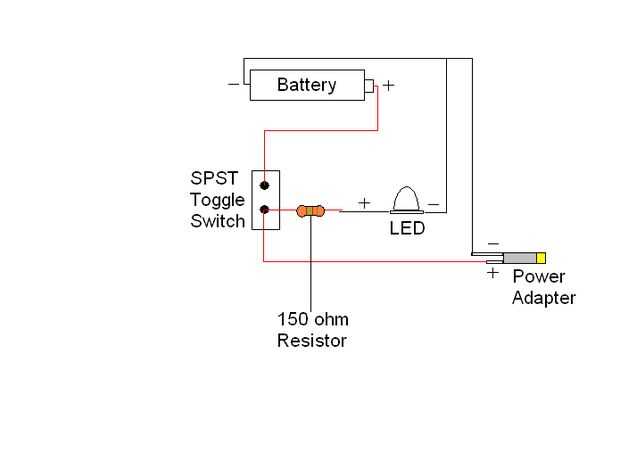

Tiempo para busto de la soldadura de hierro! Lo alambré según el diagrama adjunto. Si le gustaría renunciar el aspecto recarga solar, consulte el esquema adjunto SPST. Aviso el cableado del centro-off interruptor de DPDT es diferente que un interruptor DPDT normal. Además, he encontrado el adaptador del cableado para el cable bastante susceptible. Tenga mucho cuidado para soldar tan limpio como sea posible y no utilizar demasiada soldadura, como esto hará que sea difícil para la vaina de plástico sobre él...
