Reasignar un viejo escáner en una sierra de mesa (4 / 6 paso)

Paso 4: Completar el montaje de la ranura motor y conexión a la cabeza de lectura

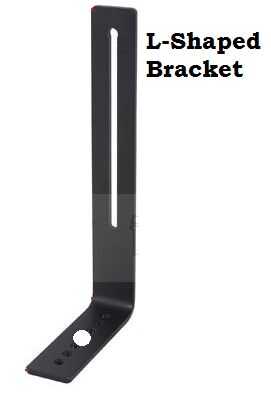

Ahora viene la configuración para montar el motor a la cabeza de lectura del escáner. Tengo un soporte en forma de L (algo similar a la imagen que se muestra) de OSH con una ranura de centro un lado y un orificio central por el otro (si no hay ningún agujero se puede taladrar uno) - pero también venda algo similar a Home Depot o ACE hardware. Tienes que cortar el lado ranurado usando la herramienta Dremel para que coincida con la altura de la cabeza de lectura.

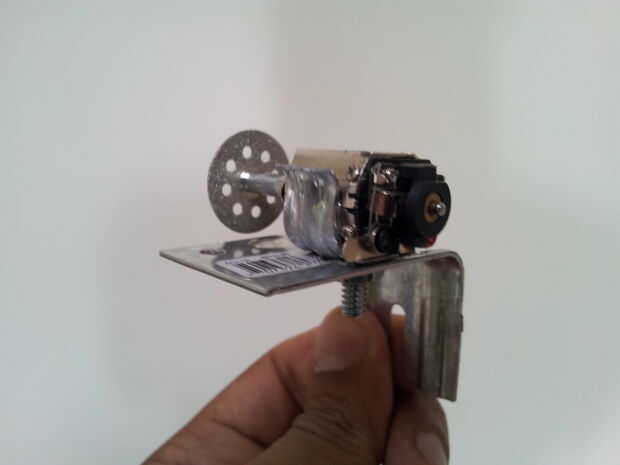

r. usted también necesitará una pinza en forma de U (ver foto) y perfore un agujero para que coincida con el tamaño del agujero del soporte en forma de L, por lo que se puede montar la pinza en forma de U en la parte superior del soporte L-Shapped para sostener el motor. Luego el soporte en forma de U invertido con algunos doble cinta adhesiva echada a un lado de la línea y empuje el motor hacia abajo la abrazadera en forma de U para completar la configuración.

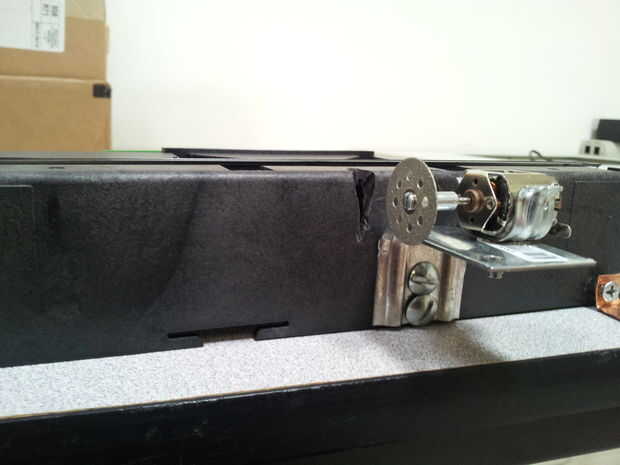

b. ahora Monte el conjunto por encima de la cabeza leída cuidadosamente para que la parte superior del motor (que no el diamante vio blade) quede a ras con la parte superior de la cabeza leída. El lado ranurado de la ménsula en forma de L será útil en la toma de la altura de la Asamblea ajustable.
