Paso 7: interruptor de encendido y carga de opciones
la simple forma no elegante...
no hacer nada y sólo recurrir a abrir el caso de la vieja radio cuando desee cargar la unidad de altavoz bluetooth o encenderlo.
la manera elegante...
cable interruptor de encendido de la radio vieja y añadir a un conector de carga. Tomé este camino como quería mi dispositivo para ver como vintage nueva tarea es posible mientras lo hace. como beneficio adicional, sin tener que abrir constantemente la radio es realmente agradable.
en el chasis del radio que debe tener al menos dos controles, uno para la sintonización, y uno de volumen con un eléctrico interruptor construido pulg. use su medidor de ohmios en prueba de continuidad para averiguar que dos terminales en el control de volumen/encendido son para el interruptor de encendido. quitar los cables viejos y soldadura en dos cables nuevos tiempo suficiente para llegar a bien más allá de donde usted se se montar el circuito y la batería para la unidad bluetooth.
empalme que los cables en los del interruptor a sus conductores de alimentación de la batería. Si no estás seguro cómo hacerlo. UNO de los dos cables de la batería va a tomar, cualquiera de los dos cables te deseo y el corte en el medio. Pele los extremos de los dos cables. Ahora toma los dos cables desde el interruptor, un interruptor de cable va al cable libre que viene de la batería, el otro cable del interruptor va al cable libre procedente de la placa de circuito.
Encienda el interruptor de encendido en el tablero de bluetooth a y dejarlo allí. Wallah! ahora el interruptor original de la radio puede utilizarse para controlar el dispositivo. el viejo interruptor de radio ahora interrumpe la alimentación y a la Junta de bluetooth.
¿Qué carga?

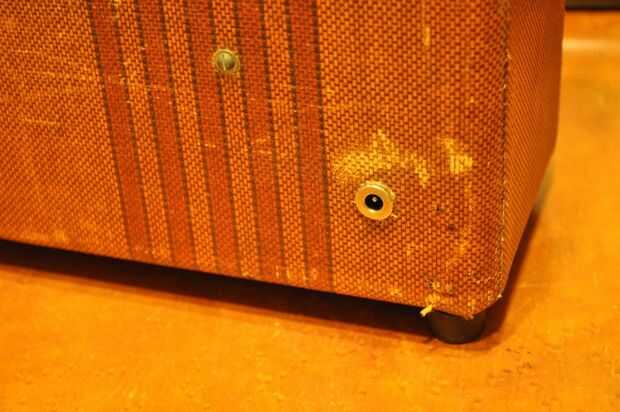

en mi unidad, utilicé un chasis metálico montaje barril conector (Foto 1) de shack de radio y había montado en la parte posterior del gabinete. también compré el correspondiente conector hembra que va con este conector. Este conectador del montaje del chasis es brillante pero es todo el metal y realmente no se ve demasiado de lugar está en la parte posterior. Usé un viejo cargador de pared motorola USB como mi fuente de alimentación para este proyecto.

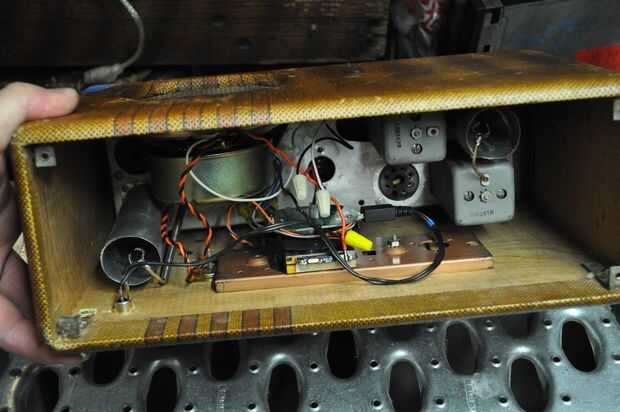

en foto 2 en la parte inferior izquierda dentro de la caja de radio puede ver la parte posterior del conector de carga y el cable que viene de él con el mini conector USB conectado a la placa de circuito.
lleve el cargador USB y enchufe en la placa de bluetooth. medir cuánta longitud necesita para llegar a donde usted montar el enchufe de carga. Corte el cable en ese punto y soldadura que el barril conector de chasis sólo montado. mira de cerca a los cables apenas soldadas pulgadas uno tendrá una raya blanca en él. ¿es el cable con la raya blanca conectado a la patilla central del conector o la parte exterior de la misma? Esto es importante. Anote su resultado.
Ahora toma la parte del enchufe de la fuente de alimentación y buscar las misma marcas de raya blanca en él. usted quiere soldar el alambre con la raya blanca en la parte del conector que se acoplará con el cable blanco de rayas en la otra mitad del conector. Esto es muy importante que hacer las cosas bien la primera vez. estos cables los bancos probablemente significará la muerte de la pequeña placa de circuito. Si encuentras esta parte confuso, obtener ayuda de un compañero friki bueno con la electrónica.
Si completado ambos pasos sin enganche, su unidad bluetooth ahora se puede encender y apagar usando el interruptor original de radio y tiene un jack de carga del metal spiffy en la parte trasera por lo que no hay que ir hurgando en la radio para encenderla.
caprichos...
Cuando la unidad esté enchufada, será el. para cargar, usted debe ser enchufado y el interruptor de encendido en la radio debe estar en la posición ON.
