Paso 1: Obtener y preparar los materiales
Reúnen los materiales y prepararlos para el montaje:
- Algunos negro cartulina u otro material para hacer una simple cámara;
- Pegamento, tijeras, cinta o similares, para hacer el cuadro (o pintura negra para pintar una caja existente negro);
- Una lente (o usted también puede simplemente hacer un agujero en la caja de luz, por ejemplo, como una cámara de agujero de alfiler);
- Sin soldadura "protoboard" o una placa de circuito, soldadura de hierro, etc..;
- Cables y conectores;
- Un amplificador operacional adecuado como el TLC271 o TLC272;
- Un transistor adecuado para conducir la bombilla o LED de su elección (solía 2N6058 para conducir una bombilla de 50 vatios, o 2 261 para conducir un LED cuarto-Amp);
- Disipador de calor, socket y mica aislante si estás usando el transistor más grande;
- Una bombilla de luz o LED (el LED puede también requerir un resistor de la serie o similares, si hay circuito de limitación o lastre actual está incorporado);
- Resistencias: un alto valor resistor en los trabajos de rango de 1 a 100 megaohmios mejores (yo usé 47 megohms) y dos resistencias de valor bajo (por ejemplo 1000 ohms);
- Un condensador de valor adecuado para limitar el ancho de banda de la regeneración (utilicé 6800pF);
- Un fotodetector fotodiodo, células solares y similares, como el píxel (sensor de luz). Preferentemente este detector óptico tiene superficie suficiente para proporcionar una razonable campo de visión de la cámara de 1 píxel.

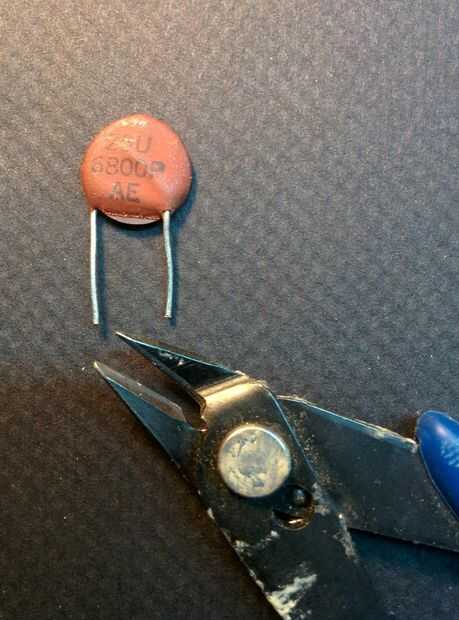

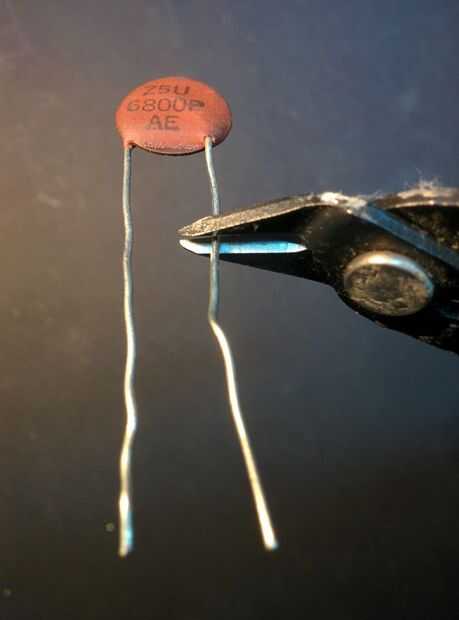

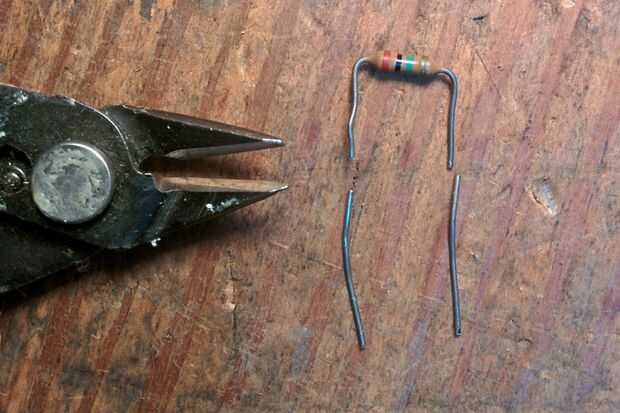

Preparar los componentes cortando los cables a la longitud apropiada, especialmente las partes que están en el circuito de retroalimentación, por ejemplo el 47 Mohm resistencia y el condensador, así como el fotodiodo.

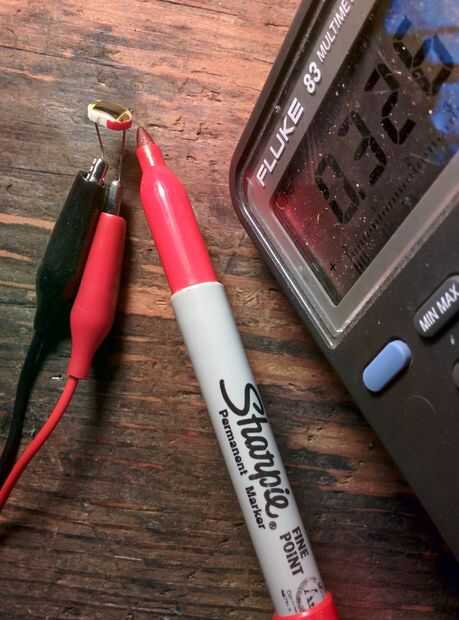

Para identificar la polaridad del fotodiodo, conectan a un voltímetro. El ánodo terminal es la que proporcionará un voltaje positivo cuando la luz es incidente sobre él. Como se muestra en la imagen, puedes ver más de 0,3 voltios bajo iluminación de una lámpara de escritorio típico. A veces la polaridad se indica por la longitud de los conductores, por lo que podría marcar el positivo (ánodo) con un rotulador rojo, como se indica.
