¡ Me encanta volar! Desde era niño que siempre me sorprendió cómo algo tan grande y pesado puede volar tan lejos y rápido! Así que cuando salió la película de Disney "Planos", que quería hacer uno realmente volar! ¿Volar a control remoto y soy lo bastante experto como para el vuelo Part... pero, ¿qué acerca de la construcción? Esta construcción se basa en un juego de scratch build y es para el niño en todos nosotros! Pero ten cuidado! Este plano es espuma y mientras que los niños no saben esto, DUSTY es popular! Tenga cuidado alrededor de los niños que va a querer agarrar y ser bruto!
Este es mi primer Instructable pero paciencia conmigo! Esto puede ser divertido! Este proyecto asume que sabes volar RC aviones... de lo contrario puede construir esto como una pantalla estática y ahorrar dinero en servos electrónicos (3), ESC, Motor y transmisión!
Los planes originales son de Parkflyerplastics.com, una pequeña empresa que hace el plástico piezas moldeadas para este plano de funcionamiento interno de la espuma de la forma. Pero el resto depende de usted! Usted necesitará lo siguiente (además de su transmisor controlado a distancia)
- Una hoja de la espuma, 3mm pulgadas 28 X 40 pulgadas
- Una hoja de la espuma, 6mm 24 pulgadas X 24 pulgadas
- Pegamento del gorila
- 1 botella epoxy de 5 minutos
- Motor de 1800 KVA a corredor
- Proposición de GWS 7 x 4
- ESC (10 amperios mínimo)
- Batería (800 a 850 MAH tres células lipo)
- Alambre de acero KS engranaje principal nº 505... 17 pulgadas
- Barras de torsión de alerón cola engranaje P/N 502... 12 pulgadas
- Barras de control... Nº 501 36 pulgadas
- Diámetro de ruedas principal engranaje Dubro 2 1/2... P/N250 DL
- 1 pulgadas diámetro de la rueda de cola... P/N
- espaciador de eje 100mW utiliza varilla de oro Sullivan Nº 506
- tubos de control barra guía, Sullivan Nº 507
- cinta de enmascarar
- hojas de afeitar
- papel de lija
- pegamento para madera
- pintura (una buena naranja, blanco, plata y negro)
- aerógrafo (o latas de aerosol)
- adhesivo con respaldo de vinilo o monokote
- superficie perfectamente plana
- Alfileres??
Espuma de Depron es bastante durable y fácil a la forma. Los planes de darán el patrón, las medidas y forma de los cortes de espuma que tiene que hacer. Pero es muy importante utilizar cuchillas (cuchillas x-acto son excelentes y opaco después de algunos cortes largos para mantener un buen suministro!) para cortar la espuma sino también los cortes deben ser de 90 grados a la superficie de corte. Esto hace que para las líneas limpias y área de superficie para el pegamento adherir la espuma. El pegamento gorila se expande con agua para que no sobre hacerlo!!!!!! Agrega peso demasiado si se usa en exceso y nunca una buena cosa para volar aviones!

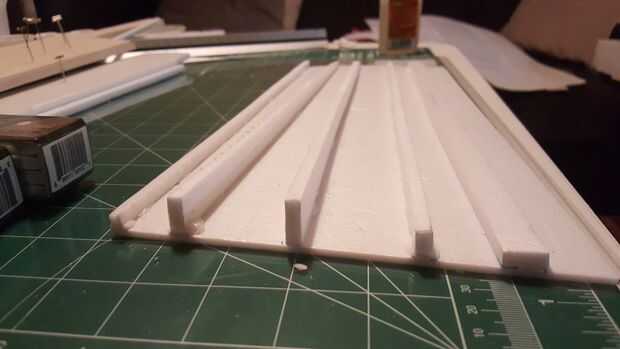

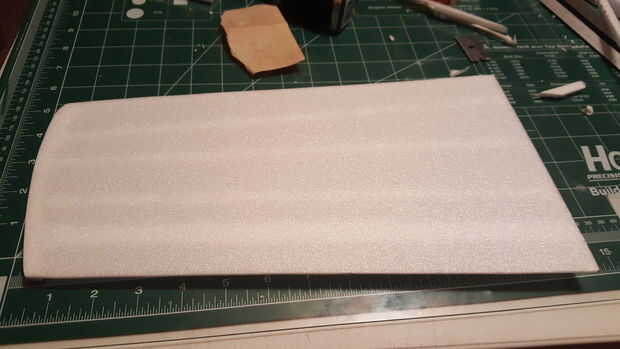

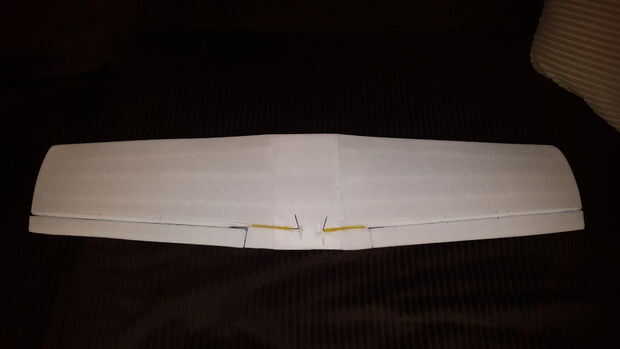

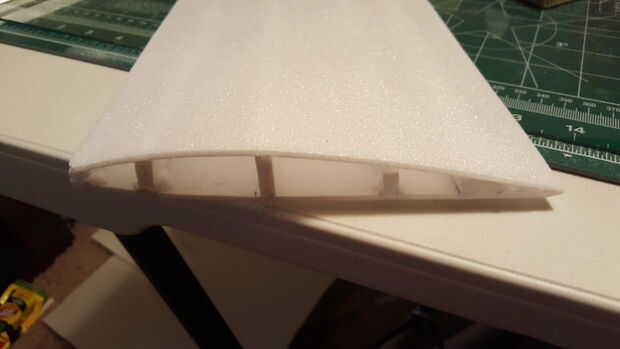

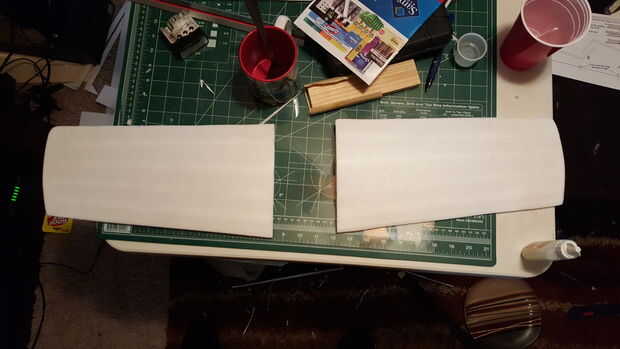

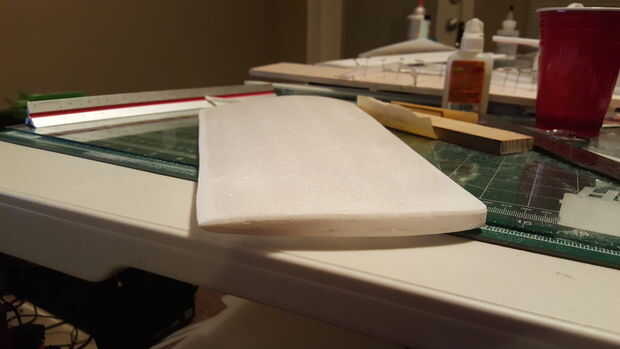

Cinta de enmascarar (bajo tack) ayuda a sujetar las piezas en su lugar hasta que el adhesivo se seque. Utilizado con moderación y en pequeñas tiras. Las alas se construyen separados y con una media "silla de montar" para llenar la brecha y prever diedro del ala. Me pareció más fácil al hombre los bordes interiores de la superficie de ala un poco más ya que tienen a lijar de forma y que encaja perfectamente la pieza de ala media. Desde aquí, el fuselaje principal obtiene montado!

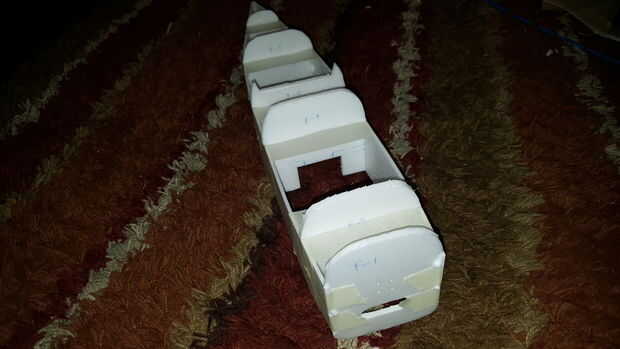

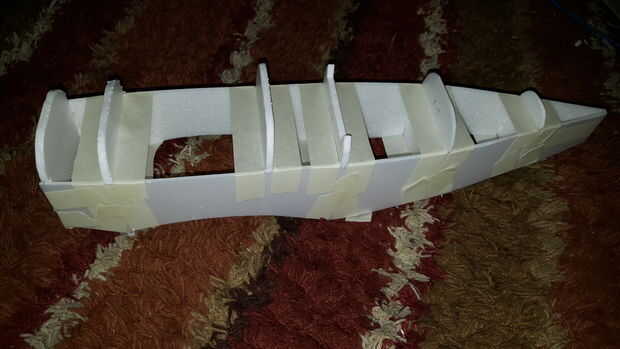

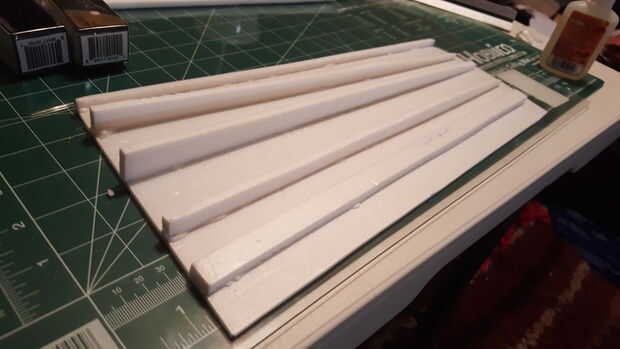

Las costillas y las paredes laterales son bastante sencillos, pero una vez más, el limpio, de 90 grados, cortes hacen la Asamblea fácil y preciso. El pegamento de la superficie y las piezas requieren menos lijado para salir imperfecciones (3mm es muy fina!) Cinta adhesiva mantiene las costillas en su lugar y uno a la vez añadir el lugar y el pegamento del gorila. Utilicé alfileres para sostenerlos en lugar así. Deje que las secciones antes de hacer las última costillas pocos cerca de la parte posterior del avión ya que tendrán que establecerse con la cola y el timón en lugar.

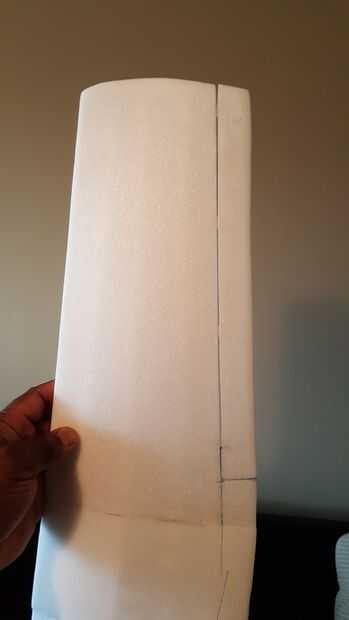

Cortar las piezas de estabilizador y elevador vertical con bordes limpios con un poco más corte (que va ser lijado esta parte para conseguir la forma correcta). Rebanar libre el timón y elevador y suavemente con super fina o bien inicio de grano para analizar las formas de estabilizador (plantilla incluida en los planes). Bisagra de las superficies de control y agregar tus cuernos de control así como barras de control en el fuselaje antes de ambas piezas al plano de montaje. Prueba todo ajuste y compensar el ángulo del estabilizador horizontal para que coincida con la línea del empuje de motor (conocido en los planos... pequeños cortes en el área de montaje de fuselaje esto cuidar antes de pegarlas en su lugar). Cortar los alerones en las alas, usando un cuchillo afilado y asegúrese de mantenerlo 90 grados a la piel del ala y muesca hacia fuera de una cuña de 45 grados extremo a extremo para permitir la deflexión del superficie una vez articulado (siguiente paso).

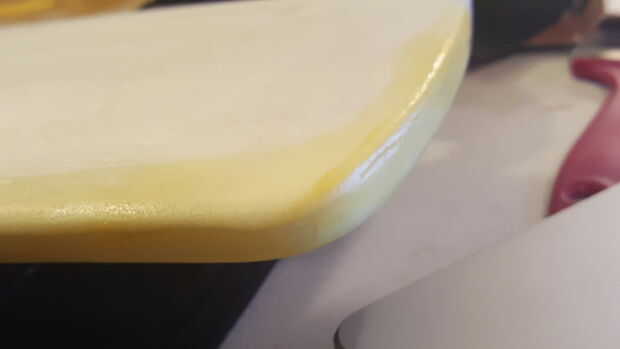

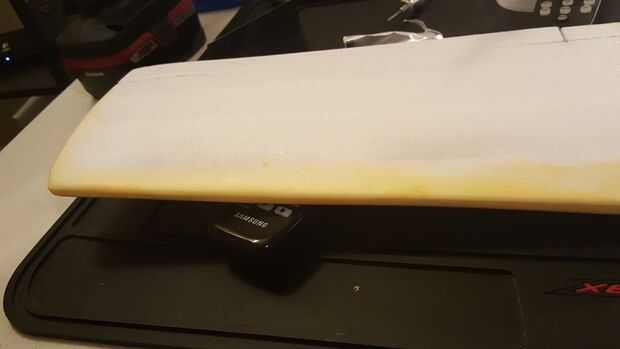

También es bastante fácil doblar el alambre para las ruedas. Ángulos básicos se incluyen en la plantilla. Las ruedas son fáciles de montar y añadí una pequeña altura a mi rueda de cola para que Dusty se sienta un poco más alto y más paralelo al suelo. Que no ruede fácil mucho césped tan suave o superficies pavimentadas son los mejores. Utiliza una doble capa de pegamento para madera en el borde de ataque del ala y los bordes de la superficie exterior para endurecerlas y hacerlas menos susceptibles a la erupción de hangar. Con ruedas montadas y el habitáculo para adaptarse, es el momento de instalar todos los servos y electrónica para el fuselaje y prueba con el receptor y el transmisor. Todas las superficies de la bisagra y asegúrese de que se mueven en las direcciones derecha!

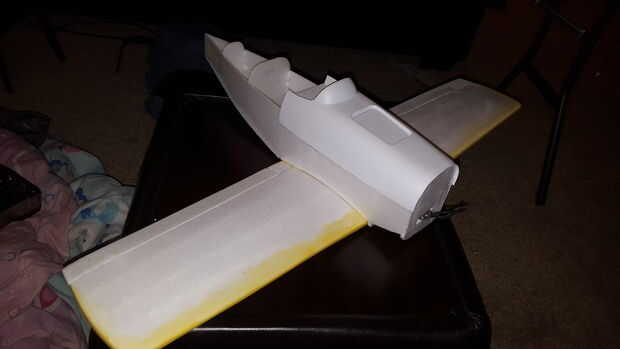

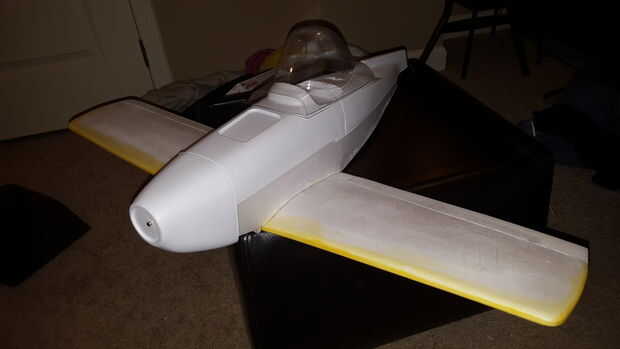

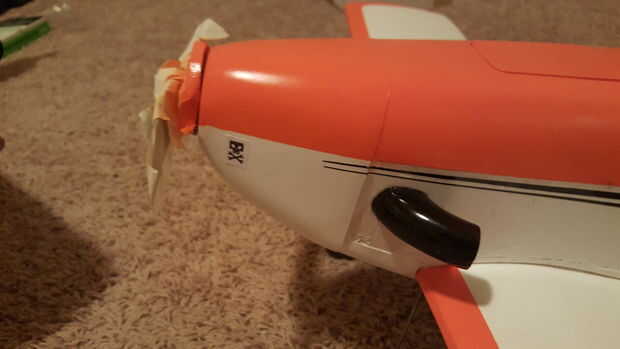

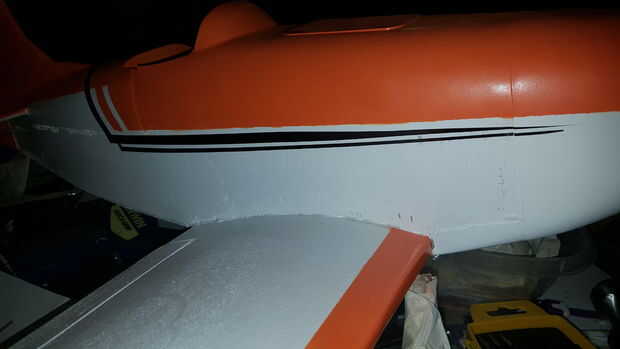

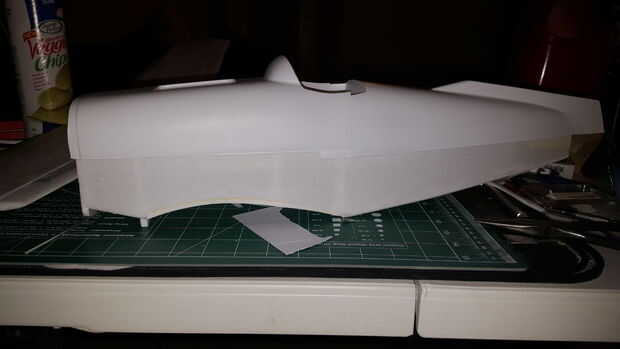

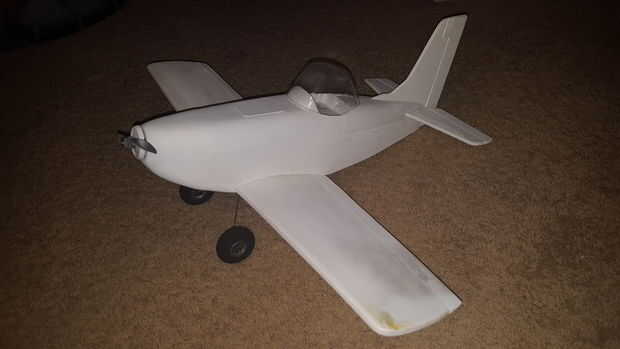

Recortar la parte superior, piezas del marco plástico y coloque en el fuselaje. Asegúrese de que la chimenea, fuselaje y panel de acceso cubren todo ajuste bien y pegar en su lugar. Suavemente prueba encajar el ala en el recorte de la silla de montar de fuselaje. Ejecutando una tira de papel de lija entre ambas superficies (áspera hacia arriba) deberá recortar la superficie para que se ajuste apretado un poco el ala. No tiene que ser apretada, pero necesita para caber firmemente para que el pegamento tener buena adherencia! Asegúrese de que esté centrado y parece adecuado antes el adhesivo se seque.

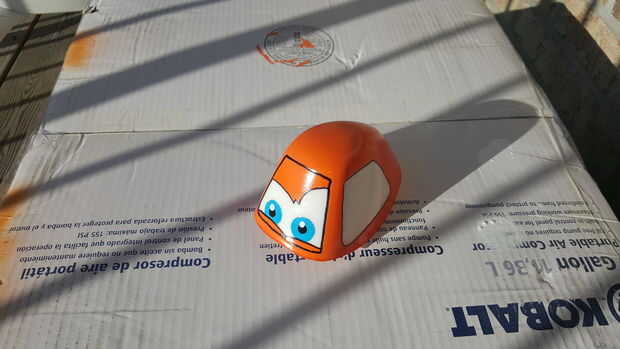

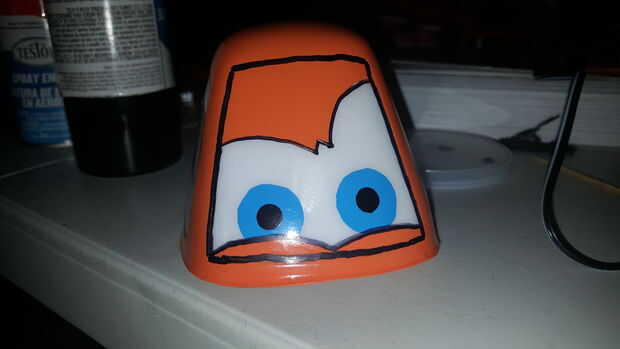

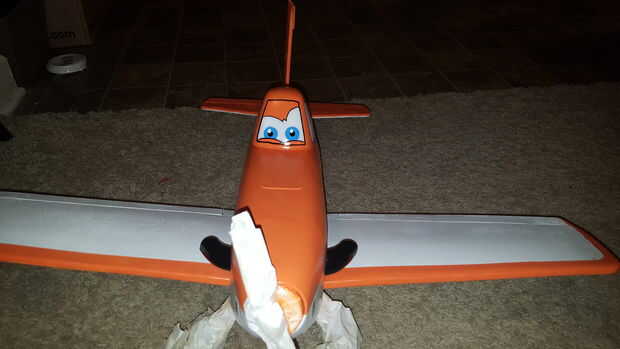

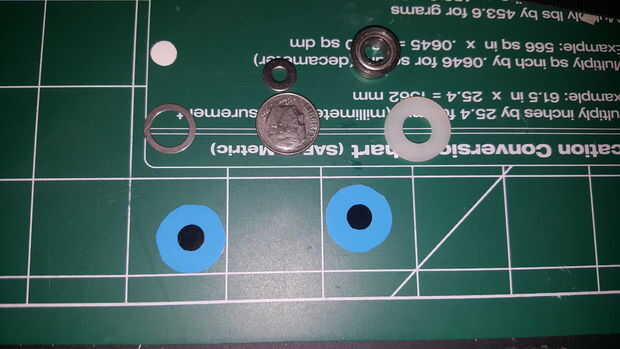

En este punto, todo lo demás es cosméticos! Para los ojos, usé pegamento azul respaldado cubriendo y remontar un duro para las dos pupilas. Y un golpe todo el centro del ojo en negro adhesivo película. Y un pequeño punto de imprimación blanca en el extremo de un mango de cepillo madera dolor (corte cuadrado) para la reflexión. Saqué la "sonrisita" de Dusty con un marcador después de buscar en línea para algunas fotos para referencia. Lo mismo con el trazado de las ventanas. Y todo lo demás es adhesiva y pintura!

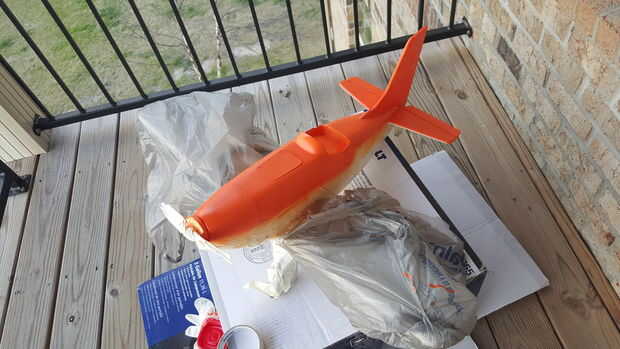

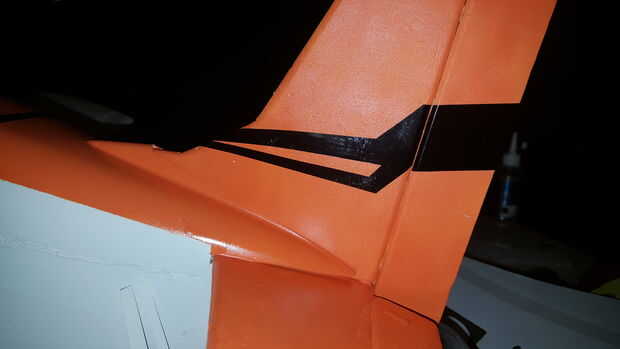

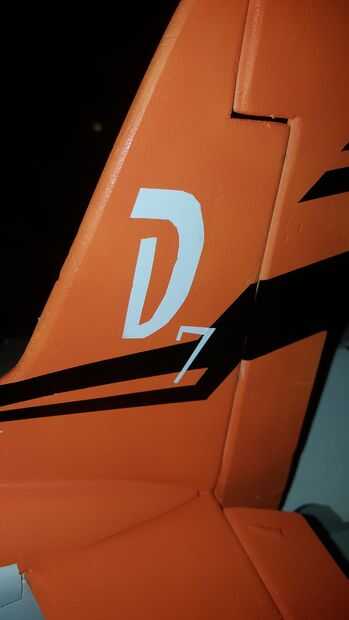

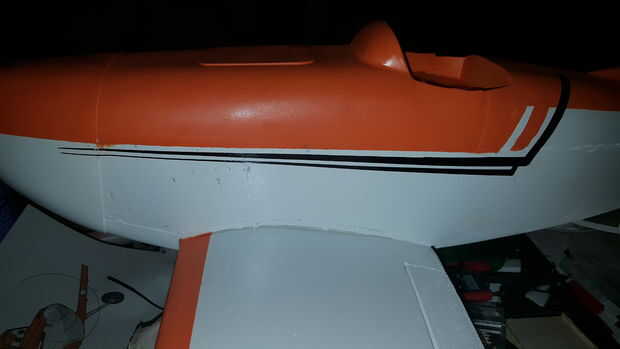

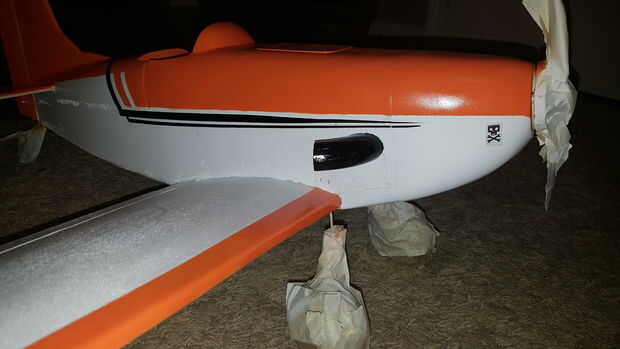

Nota: El color naranja utilizado tenía que ser mezclada como nadie el color exacto o cercano. Usé algunos amarillo Cub de Testors y había rociado en una taza. Y lentamente rociado en rojo brillante y mezclados, un poco a la vez, hasta que tuve alrededor de 3 oz de una buena naranja sentía estaba cerca. De mascarilla hay zonas no para rociar y rocíe el plano entero en blanco brillante. Finalizar para terminar. A continuación, la máscara de blanco con cinta bordada bajo y papel (después de que el blanco está seco) y aerosol de la naranja. Poco a la vez, golpes ligeros y capas delgadas para construirlo. pegar en los ojos, cortados las franjas de la cola de la misma película blanco y negro y palo en el timón y la diversión se hace!

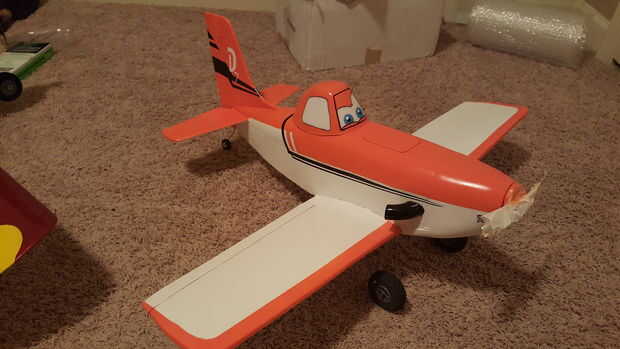

Tome muchas fotos antes de su primer vuelo. Es espuma y eléctrico... una vez que se coloca la batería, comprobar centro de gravedad (no demasiado la nariz o la cola pesada) y todo está listo para volar es real! Este es el momento que construido este plano para la confianza que su construcción... y volar que!
Me ayudan mejor! Revisar, comentar y suscribirse! Más por venir!
