RC coche Anti-Crash sistema usando Arduino (8 / 10 paso)

Paso 8: A soldar el circuito Final

Soldering:

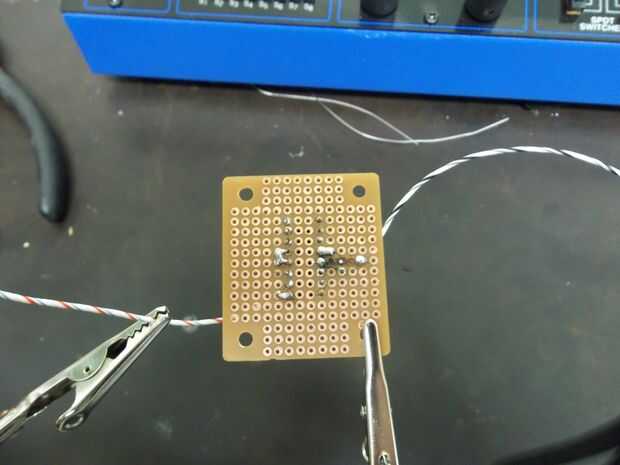

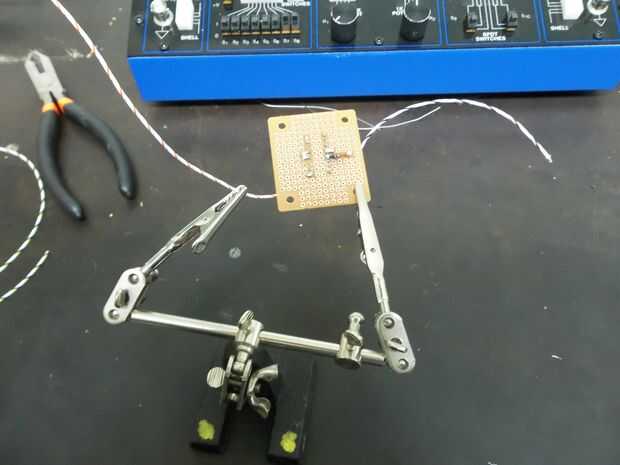

Una vez conseguí un prototipo de trabajo el siguiente paso fue recrear el circuito en un perfboard y soldar entre sí. Esta parte se puede conseguir un poco complicada debido a la soldadura pero no se preocupe, soy un principiante en soldadura y logré conseguirlo trabajando. Se necesita cortador de alambre, pelacables, soldadura y un arma de la soldadura y por supuesto algunos cables eléctricos.

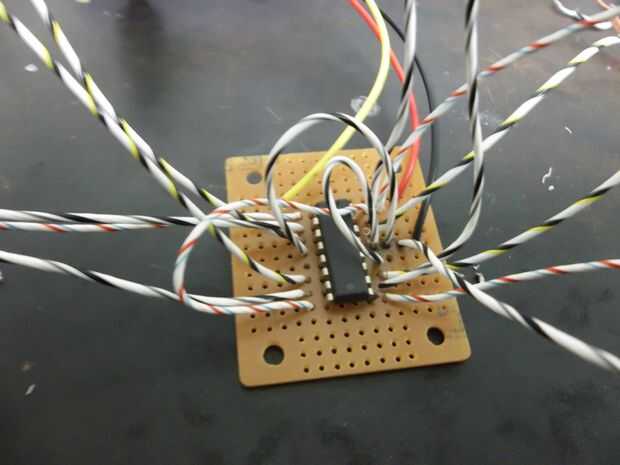

Fui sobre la creación del circuito final recreando el circuito que hice en el hilo de un protoboard a la vez. Primero soldar mi chip en su lugar y luego de allí fui sobre la soldadura de piezas de alambre según mi circuito de protoboard asegurándose de que parecía más o menos idéntico. La mano vino en práctico en esta parte ya que se trataba de bancos perfboard una y otra vez para comprobar si yo estaba haciendo las conexiones adecuadas.

Prueba otra vez:

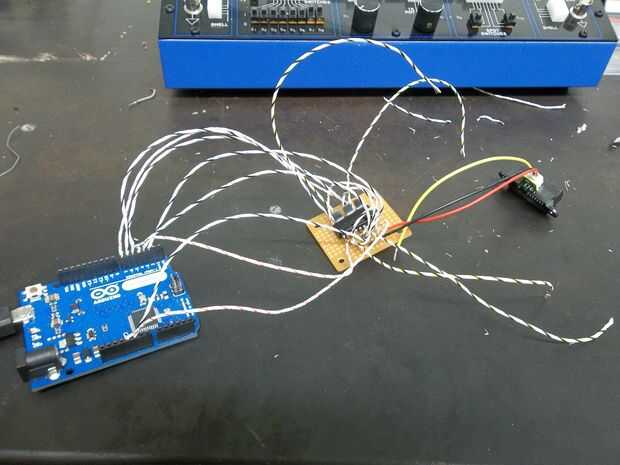

Una vez terminado, he probado mi circuito final con el mismo código que he probado mi circuito protoboard. Si tenes el circuito de protoboard con este código que podrás obtener el circuito final con el mismo código. Utilizar el osciloscopio para asegurarse de que cada pin en el puente de H tiene el voltaje correcto que se puede esperar.
