Paso 6: Rotura chasis viga

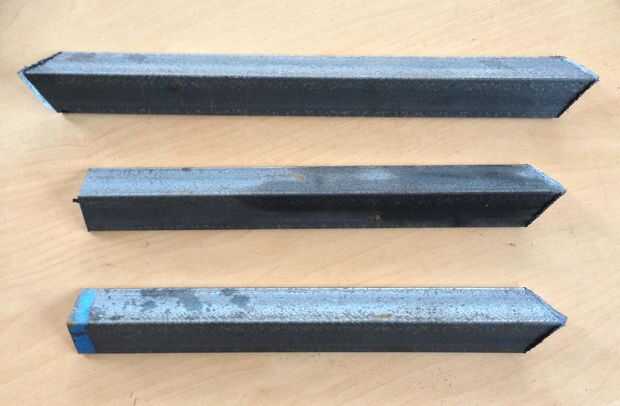

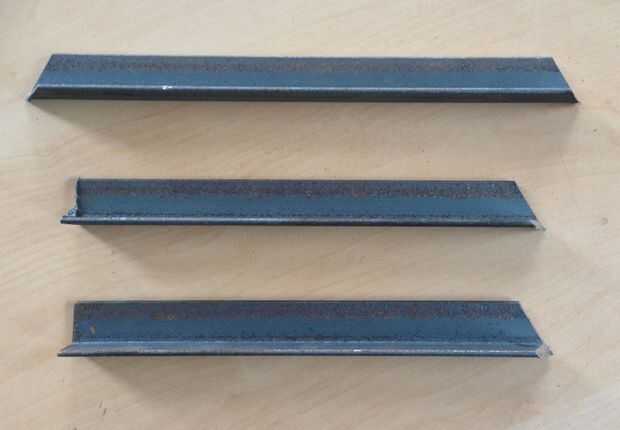

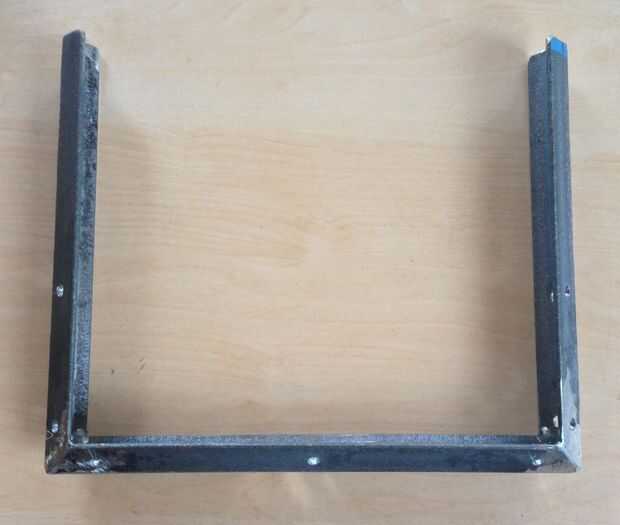

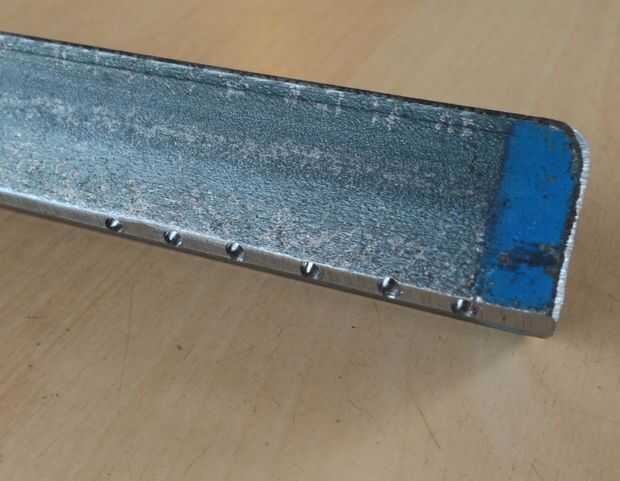

El chasis de viga de la rotura se hacen por ángulos de 45 grados en los extremos de las longitudes individuales de corte y soldadura de juntas como en las fotos anteriores. Los sensores tienen agujeros de pequeño 3mm perforados que permite ser atornillada en el interior del ángulo con un poco de ayuda con un archivo. De esta manera las lentes delicadas están protegidas de ser roto cuando se instala en la jaula y ser atacado por las ratas capturadas.

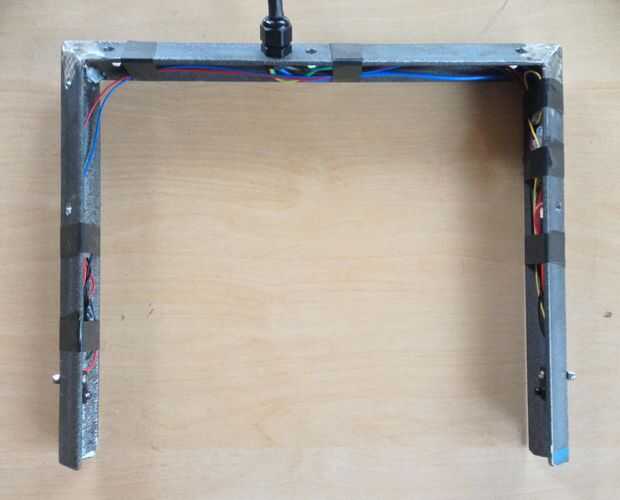

Los cables de los sensores se unen entre sí según sus colores y nos quedamos con 3 cables que salen de la Asamblea - 5V, GND y señal. En el código de Arduino, un tirón para arriba del resistor se inicia en el cable de señal.

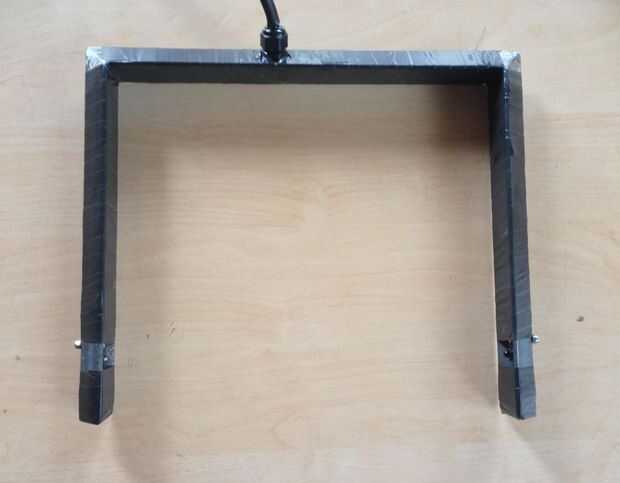

Se utiliza una conexión de alivio de tensión en el medio de la estructura y el cableado está protegido por la envoltura con cinta aislante de electricista.
El montaje final se une sobre la trampa de rata humana con abrazaderas de plástico, asegurándose de que la viga no esté obstruida por la malla.
