Ratón Logitech Performance MX desconectar, luz roja parpadea ocho veces, luz verde que destella (los tres) fijo :) (3 / 4 paso)

Paso 3: fijar:

Uso:
-Cautín, un condensador electrolítico (10uF 35V). Usted puede usar un voltaje menor, pero no ir demasiado bajo (booster es elevación de la tensión a 3V). En cuanto a capacidad, no es crítica pero no vaya demasiado alto (más de 100uF).

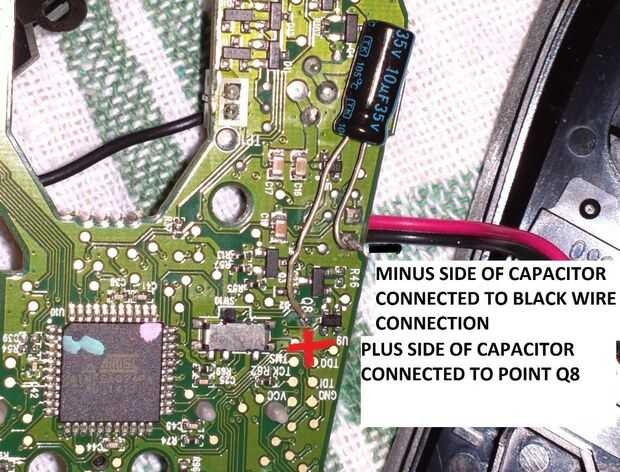

-la soldadura más parte del condensador hasta Q8 en parte inferior de la PCB, menos la parte de conexión de cable negro (cable usb). Vea la foto para obtener más información.

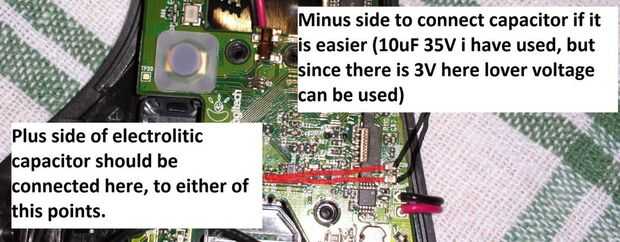

-Alternativamente se puede conectar directamente a booster salida condensadores marcados C20 y C21 (en la parte superior de la PCB). Además parte del condensador interior de punto en condensadores, menos parte a parte externa de los condensadores. Ver foto para mas info.-

-Asegúrese de que no haga corto circuito con piernas largas sin aislamiento del condensador. No es visible en las fotos, pero me aseguré de que están muy lejos de tablero del PWB...

-He añadido algunos pegamento para sostener el condensador (estabilidad mecánica).
