Ratón de pie operado (7 / 12 paso)

Paso 3: pie diseño

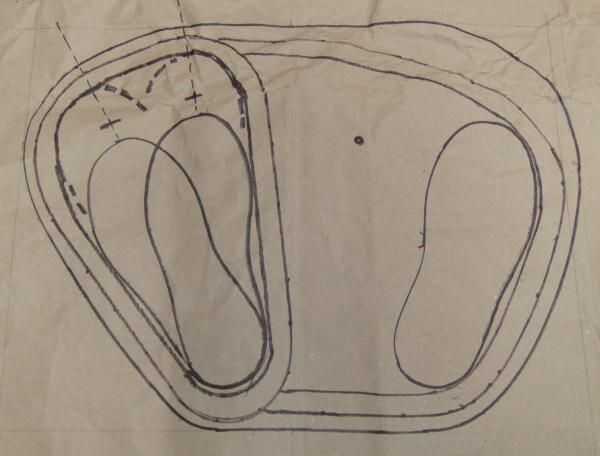

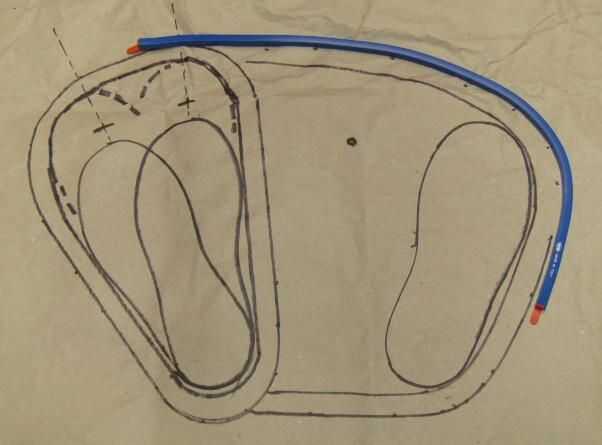

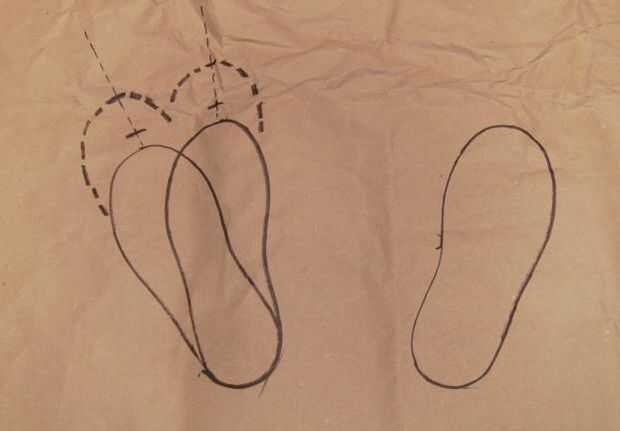

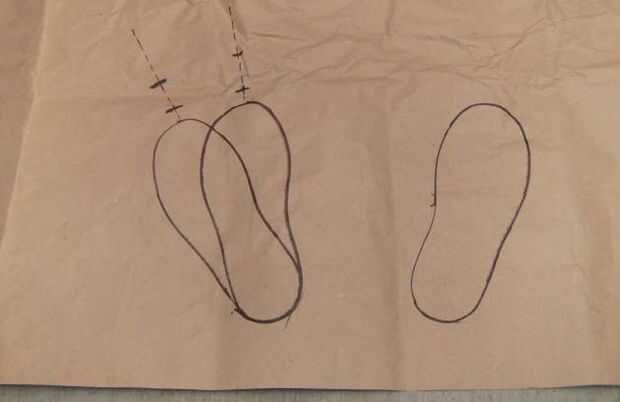

describí pies slippered de los hombres de mi delicado tamaño 8 en papel, en sus posiciones de reposo y también donde caería cuando utilice los botones de clic y puntero. Marque los orificios para los interruptores de clic izquierdo y derecho y el lugar para el sensor de puntero. El interruptor del botón izquierdo del ratón es en realidad una media pulgada a la izquierda de la línea central del pie, y el interruptor del botón derecho es una media pulgada a la derecha de la línea central del pie. Una pulgada de viajar de pie haga clic en un interruptor y otra pulgada y media de viaje le pegaría a un tope. Juntos éstos determinan la forma y ubicación de los largueros de tubo de plástico que limitar mis pies y guiar sus movimientos por la sensación. Me Replica la curva en la punta del pie izquierdo en la esquina delantera derecha del tablero de pie, para estabilidad y simetría luego dibujó un borde de media pulgada fuera de la tubería. El objeto azul es una ayuda de dibuja práctica que llevará a cabo una curva una vez doblada, Alvin Curvex 1022-24. El patrón de papel fue reducido alrededor de su perímetro y utiliza para transferir las posiciones de todos los elementos en la placa de pie por meter a través del papel con un lápiz afilado.
