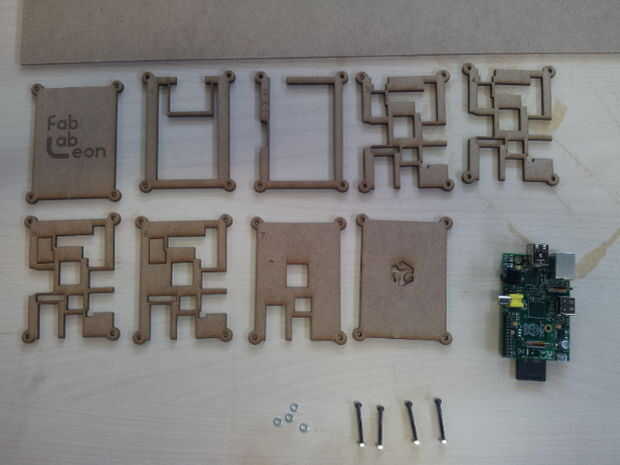

Paso 1: Raspicase: construcción
¿Qué materiales necesito?
-1 tabla de DM de 3mm de espesor. Puedes usar otro material, como okumen o incluido en metacrilato, pero es importante tenga el espesor de 3mm.
-4 tornillos de métrica 3 (M3x0, 5), con 3 mm de diámetro en la rosca y una longitud no inferior a 30mm (es el espesor de la caja). Con la cabeza Allen DIN 912. Los mios tienen de tamaño de rosca 18mm, pero no es importante.
-4 tuercas M3 y 4 arandelas M3
-Una cortadora laser (en Fablab León magacín con la de Epilog Mini 45W)
¿Cómo lo hago?
Primero necesitaras descargarte los ficheros contienen los planos. Aquí tienes los planos en tres tipos diferentes de formato:
-3DM (Rhinoceros)
-DWG (Autocad)
-DXF (cualquier software de diseño)
En de download de los tienes disponibles para este paso.
El plano esta realizado en Rhino, asi si descargas alguno de los otros, comprueba las líneas están unidas (colaborador).
Los planos están coloreados. En Rojo tendrías lo deberías pasar por la estrategia de grabado (trama) y en azul esta lo deberías pasar como estrategia de corte (Vector).
Como ya dicho yo realizado la caja en una cortadora láser de Epilog, asi voy a dar los parámetros necesarios para realizar el corte en esa maquina:
GRABADO (TRAMA):
Velocidad Potencia de 60% y 60%
Estos parámetros pueden no ser iguales si se trata de otra maquina, pero con un par de pruebas podras comprobar si la profundidad de grabado te gusta o Nº A mas velocidad, menos profundidad y viceversa.
CORTE (VECTOR)
Velocidad 17%
Potencia 90%
Frecuencia AUTOMATICA
Estos parámetros realizan un corte muy bueno at DM de 3mm, pecado problemas para separar las piezas cortadas.
