Rápido Termómetro Digital usando barato convertidor de USB a TTL y DS18B20 - sin Arduino o frambuesa Pi (1 / 3 paso)

Paso 1: Conexiones de Hardware entre el DS18B20 (DS) y USB a convertidor RS232 TLL (UTC)

Nota:- Realizar los siguientes pasos estoy usando después de abreviaturas para facilitar personal-

UTC = USB RS232 TTL Converter

DS = DS18B20


Lista de materiales (Enlaces para la fuente específica de cada componente se da en mi blogaquí)

1) DS18B20

2) convertidor de USB a RS232 TTL con el prolífico PL2303HX IC

3) algunos hombres y mujeres SIL fila tira PCB Conector hembra, pueden ser saltados si usted quiere soldar DS directamente a UTC

4) 2 cables (opcionales), equipo y otros accesorios de la soldadura.

DS viene en diferentes formas, paquetes. Viene como IC o en ebay, aliexpress, etc. podemos encontrar muy baratos encapsulado versiones. La que he usado es con acero encapsulado de aliexpress.com (enlaces en mi blog )

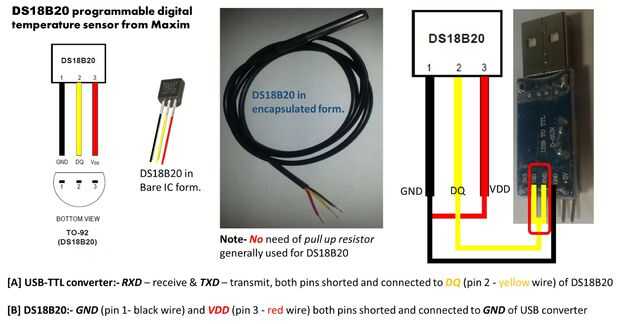

** Si usas a-92, es decir, embalaje forma IC desnudo se muestra en la imagen adjunta, los pines es - izquierda-Gnd, medio-DQ o datos, derecho-VCC (he codificado las líneas como negro, amarillo, rojo respectivamente para que coincida con la codificación de alambre de forma encapsulada) ** en general el cable negro es tierra, rojo es + ve VCC (+3.0 a + 5.5V) y línea amarilla es la línea DQ o datos. Pero vamos a utilizar DS en modo de energía del parásito es decir, utilizando sólo dos cables para las conexiones (tierra y datos).

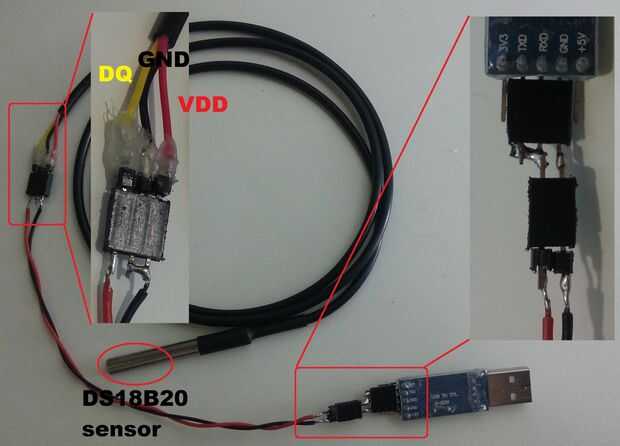

Conexiones de hardware: Como se muestra en la figura adjunta

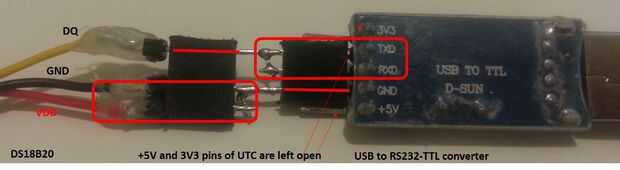

1) puesto que DS es un alambre de 1/sensor dispositivo que puede ser accionado en modo parásito, tengo puesto en cortocircuito la recepción (RXD) y pines de transmisión (TXD) del UTC y conectado a datos o DQ (alambre amarillo/pin 2) del DS.

2) la tierra GND (negro cable pin 1) y VDD (rojo alambre/perno 3) están en cortocircuito juntos y conectados a tierra GND de UTC.

Consulte mi sección de videos aquí para las conexiones exactas e información del pin.
