Radio Solar de emergencia de $3 (8 / 12 paso)

Paso 8: Alambre hasta las células

Si tienes una prueba de multi-meter sus células solar hacia fuera. Los usé cada puesto hacia fuera entre 3.3-3.5 voltios.

Estas células son grandes para la carga de una sola batería AAA de 1,2 voltios, pero ahora estamos utilizando dos pilas AAA en una serie para un total de 2,4 voltios. Ya que el objetivo de esto es ser una radio de emergencia y poder cargar incluso con mal tiempo debemos aumentar el voltaje en las células solares. (O puede utilizar una célula solar o grupo de células que sacó más de 4 voltios que tienes alrededor).

Para ello nos vamos conectando nuestras células en una serie, lo que significa que los amplificadores no cambiará pero nuestra tensión se duplicará.

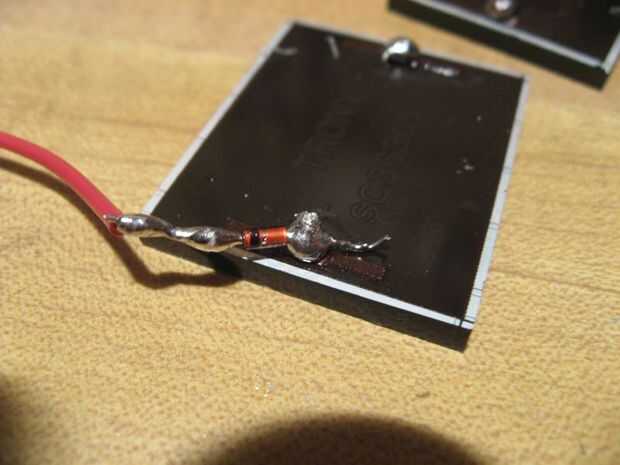

En primer lugar, soldar un alambre largo en el extremo del diodo con la tira negra. Luego suelde el otro extremo del diodo a la pestaña positivo de una de sus células solares.

Soldar un alambre largo a la pestaña de negativo de la célula solar de otro .

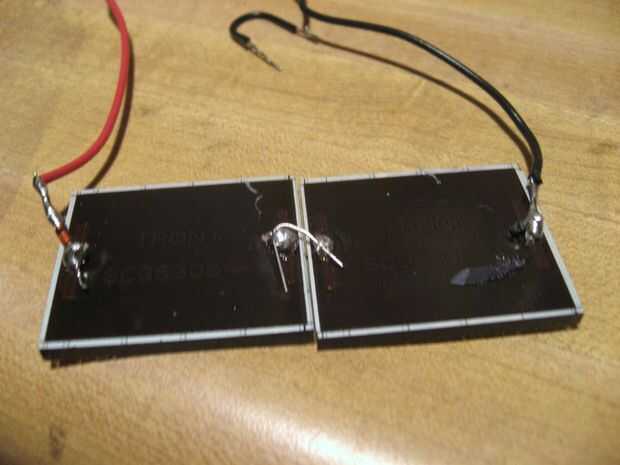

Cada celda debe tener un cable ahora. Uno positivo (con un diodo) y uno negativo.

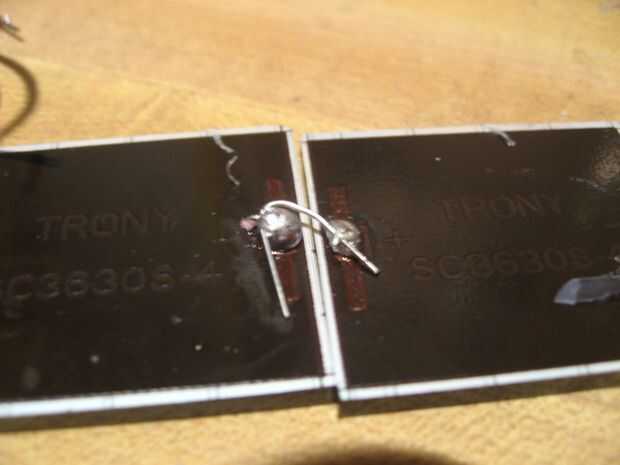

Ahora conecte las dos células mediante los dos puntos de soldaduras, también conocido como puente el resto positivos y negativos de la soldadura de puntos. Acababa de usar un poco de alambre de chatarra, algo hará.

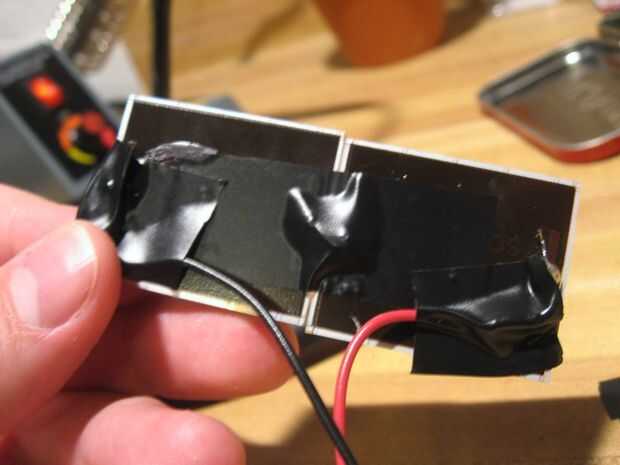

Cuando termine de utilizar algunas cintas presionado los cables y para proteger los puntos de soldadura.

Si estás en todo confuso basta con ver las imágenes de abajo.
