Radio Philco PC (5 / 7 paso)

Paso 5: Agregar nuevo cableado y panel frontal

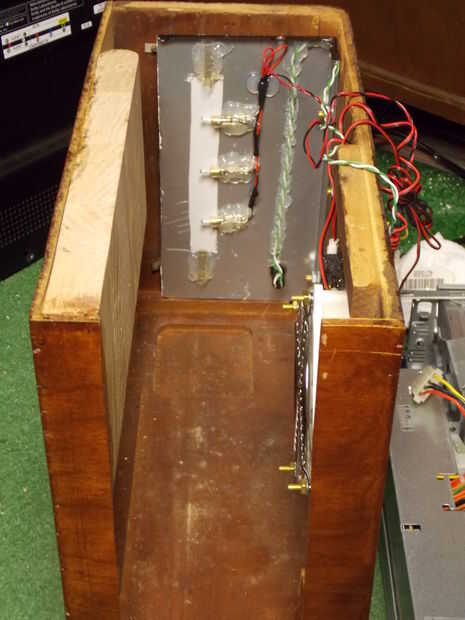

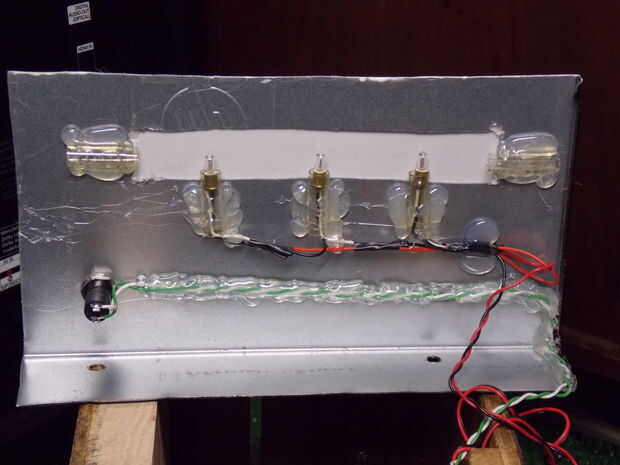

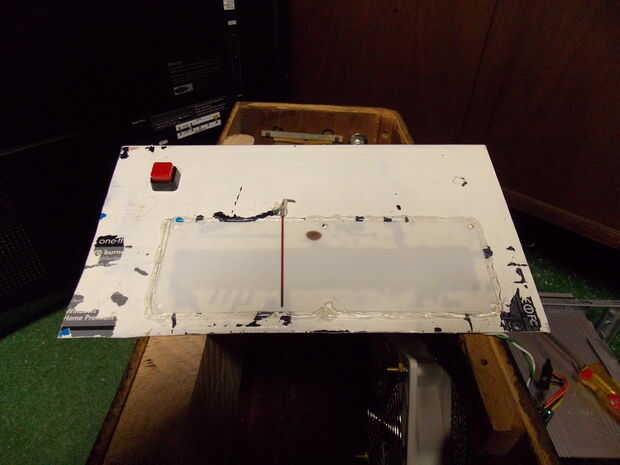

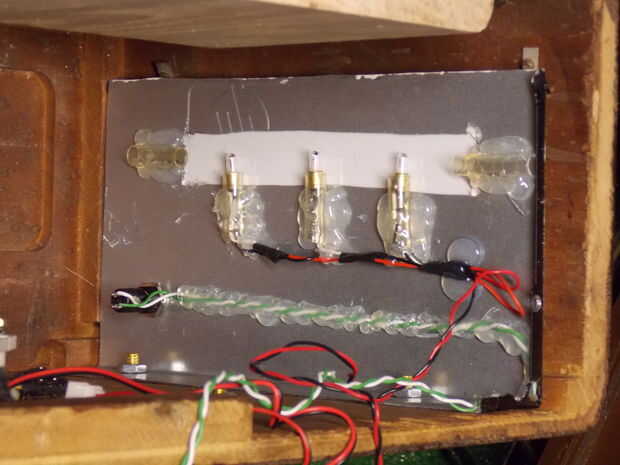

Luz y conmutador de panel instalado en la caja, el interior vista (se enfrenta a la computadora dentro) del panel de luz y el interruptor. Vista exterior de la luz y el interruptor panel (este lado enfrenta el dial de radio frontal). Observe el interruptor de botón rojo y radio dial sintonizador y plástico barra original. La cubierta metálica del ordenador original fue reutilizar para crear la luz y el panel que se encuentra justo en el cristal del dial de radio frontal del interruptor. Para obtener las nuevas luces de dial de radio a brillar a través de detrás el plástico original de dial de radio para producir el mismo brillo, el plástico original de dial de radio era repurposed por un agujero cuadrado en el panel de luz y conmutador de corte ligeramente más pequeño que el plástico original de dial de radio entonces caliente había pegado en. Fue mounded el interruptor momentáneo de SPST pulsador en el panel la luz y el interruptor por lo que puede presionar el botón de dial de radio superior para encender el ordenador, que requiere volver a cablear que el panel frontal del equipo original del interruptor al interruptor de nuevo. Caliente pegado se utiliza para montar los tubos de plástico para el panel de luz y el interruptor para aislar los focos de la estructura metálica. El nuevo volt 6 luces incandescentes se deslizó en los tubos y conectados en serie para atenuar el brillo, ejecutar refrigerador y apoyar la tensión de la golpeada apagado la fuente de alimentación de 12 voltios junto con el ventilador. Los pernos fueron insertados por detrás para sujetar la perilla en su lugar y no caer en la parte delantera. Una manga fue necesaria en cada uno de los agujeros de madera originales para las perillas mantener estrecho. Hardware de cobre amarillo fue utilizado para llenar la radio original sin usar los agujeros de montaje e instale el ventilador en el lado derecho de la caja. El panel de luz y el interruptor fue montado en la caja usando los orificios existentes del soporte de radio originales. Observe los cables verdes y blanco vas a la parte trasera el interruptor de encendido.
