Paso 5: DIY transmisor

Comprar un transmisor da variedad de características y flexibilidad pero sé su cara. No se preocupe usted puede hacer su propio, muy propio transmisor con Arduinos acostado en su alacena /m\.

Cuando construyo mi primer avión que se quedó sin presupuesto y no tienen dinero dejado para transmisor así que decidí construir onw con arduinos ahí. Así que si usted también quiere construir una sola vez y orden siguientes:

Ordené mi preocupante y joystick de China que tomó 20 días para entregar y son bastante baratos y funciona muy bien.

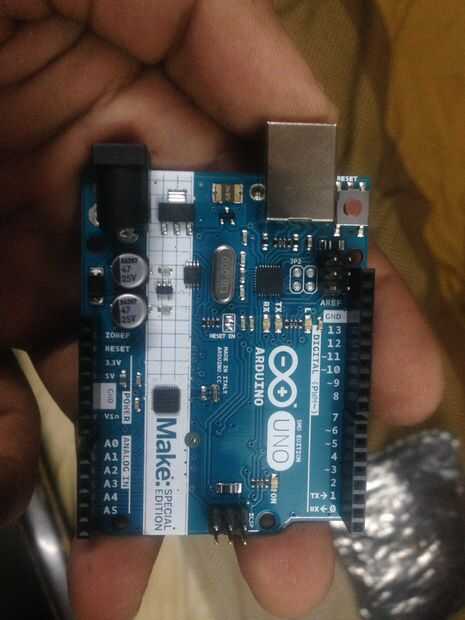

2-Arduino UNO o clon de Radioshack local

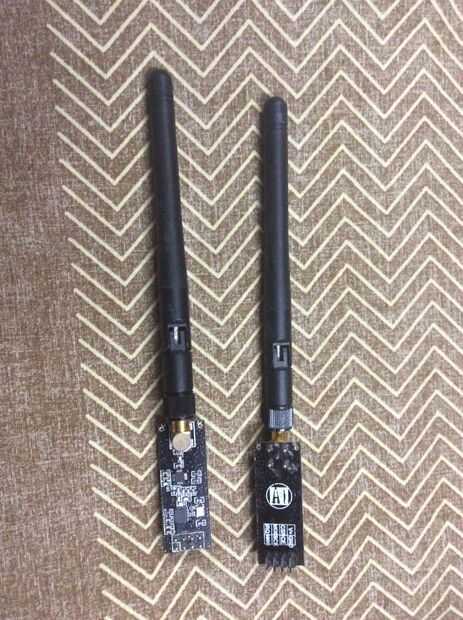

PA 2-NRF24L01 + LNA

[http://www.aliexpress.com/item/2pcs-lot-Special-promotions-1100-meter-long-distance-NRF24L01-PA-LNA-wireless-modules-with-antenna/969949629.html]

2 módulos de joystick

[http://www.aliexpress.com/item/Free-Shipping-New-f...]

Macho a hembra de los cables, de ebay

Permite comenzar.

El transmisor o el control remoto se compone de arduino uno, uno nrf24l01pa + lna, módulos 2 joystick y una fuente de batería.

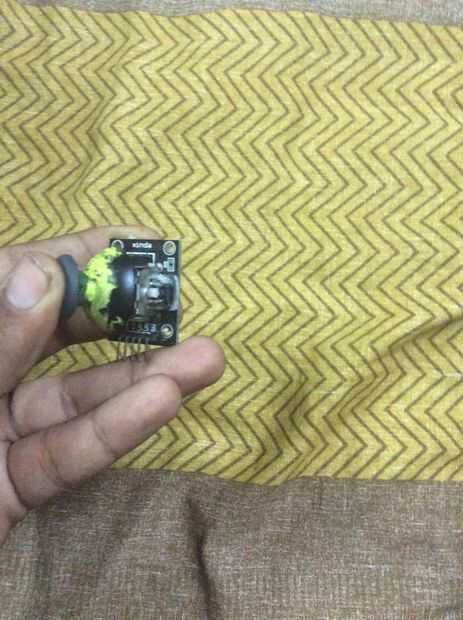

Los joysticks son nada más que dos potenciómetro de eje con dommon tierra y un interruptor que activa baja cuando se presiona el joystick. Para que los módulos de joystick tienen 5 pines en total

VCC---> 5v de arduino
Tierra---> gnd de arduino
X---> A0 de arduino
Y---> A1 de arduino
SW---> D de arduino

Del mismo modo segundo pines joystick va a
A2, A3 amd interruptor pin D respectivamente

Módulo de NRF en lado del transmisor va a bus SPI de arduino con los pernos que se describe como sigue:

CE--> D9 de arduino
CSN--> D10
MOSI--> D11
MISO--> D12
SCK--> D13
VCC---> 3.3v, donot fuente 5v lo que freírlos.
Tierra---> pin gnd de arduino
IRQ--> no conectado

Para interfaz preocupante con arduino necesita NRF24 biblioteca de arduino por Maniacbug:
Descargar desde el siguiente enlace:

https://github.com/maniacbug/RF24
También no olvide importar biblioteca de SPI.h

El transmisor tiene generalmente un joystick gratis sin muelles que vuelve al modo del centro cuando lo dejas, pero por desgracia los joysticks que estamos utilizando vuelve a centro cuando lo dejas dejándole a mitad del acelerador. He quitado la primavera por desoldar para pcb y de soldar, Tinker modulos de joystick y vamos a ver si se puede.

También el tx está en beta estoy trabajando aún más para no agregar un LCD gráfico con Atmega2560 pero por ahora LCD.

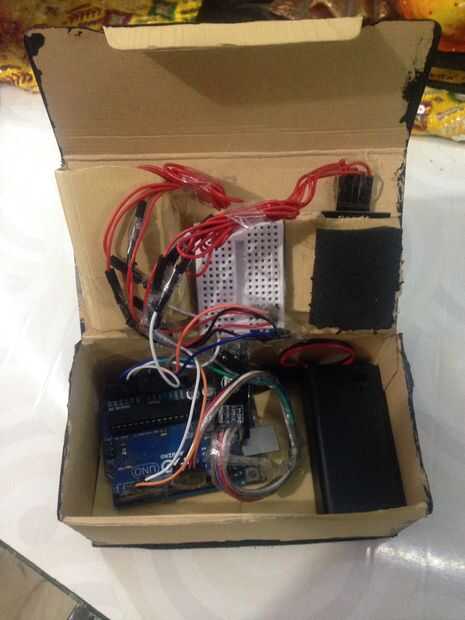

Ya que no tengo una impresora 3D o cortador del laser el circuito transmisor todo dentro de una vieja caja de teléfono móvil de la casa y pintó. Os he adjunto fotos para usted. Si tienes una impresora 3D utiliza definitivamente para la cubierta.
