Radio FM Si4703 Breakout Board, LCD y Arduino (3 / 9 paso)

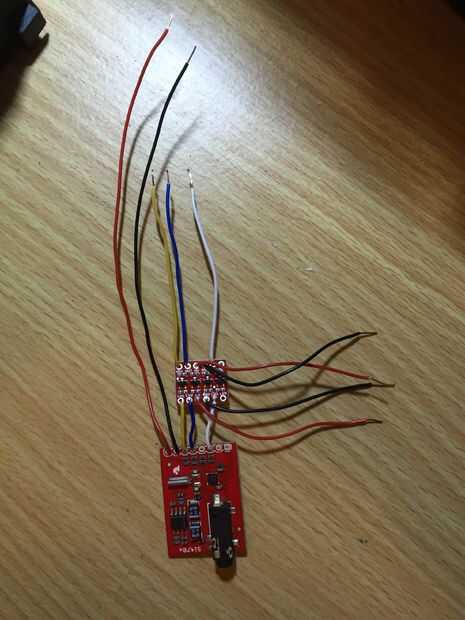

Paso 3: Conecte la placa del convertidor de nivel de lógica el Si4703 y Arduino

La Arduino Uno posee un nivel de lógica de 5V, y aunque el IC Si4703 es tolerante a 5V, los pines de comunicación sólo 3,3 v tolerante. Una placa lógica de convertidor de nivel (LLC) debe ser utilizada para conectar entre el Arduino y el Si4703; al convertir ese 5V a 3.3V para no dañar el IC Si4703. Si usted está buscando para obtener más información sobre el funcionamiento de la Junta, este tutorial tiene los detalles: https://learn.sparkfun.com/tutorials/bi-directional-logic-level-converter-hookup-guide

Aquí está cómo debe conectarse el LLC el Si4703 y Arduino:

Alto voltaje a 5V de Arduino bus de energía
LV a 3, 3V del bus de alimentación de Arduino
GND a GND
HV1 al pin analógico Arduino 4
HV2 al pin analógico Arduino 5
HV3 al pin digital de Arduino 2
LV1 al pin Si4703 SDIO
LV2 al pin Si4703 SCLK
LV3 al pin RST Si4703
