Radio FM digital (1 / 10 paso)

Paso 1: Materiales y herramientas

-1 x Breadboard (para el prototipo si te gusta)

-Uno x Arduino 1

Módulo de FM:

-1 x módulo de receptor de FM de Si470: https://www.sparkfun.com/products/10663

-1 x auriculares antiguos (antena)

-1 x conector de doble clavija

-1 x conector de

Pantalla:

-1 x 4 dígitos 7 segmentos display

-4 x 330 resistencias de ohm

Control de:

-3 x potenciometros lineales (no importa el valor)

Salida de audio:

-1 x 8 ohm y 0.5W altavoces

-1 amplificador de energía audio de bajo voltaje de x LM386

-1 x condensador de 220uF

-1 x condensador de 47nF

-1 x resistencia de 10 ohm

-1 x resistencia de 1 k ohm

-1 x resistencia de ohmios de 7,5 k

-1 x 10 k potenciómetro (opcional)

Fuente de alimentación:

-1 x pila de 9V

-1 x conector de alimentación macho

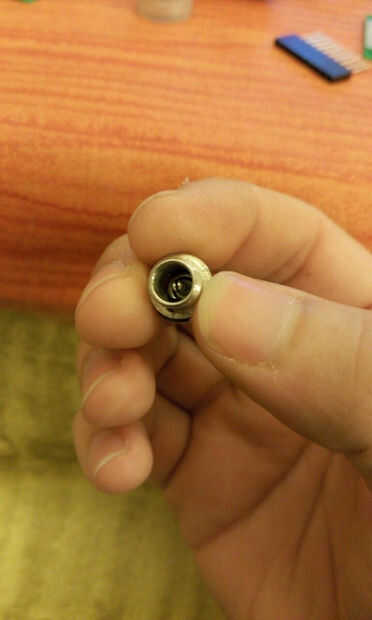

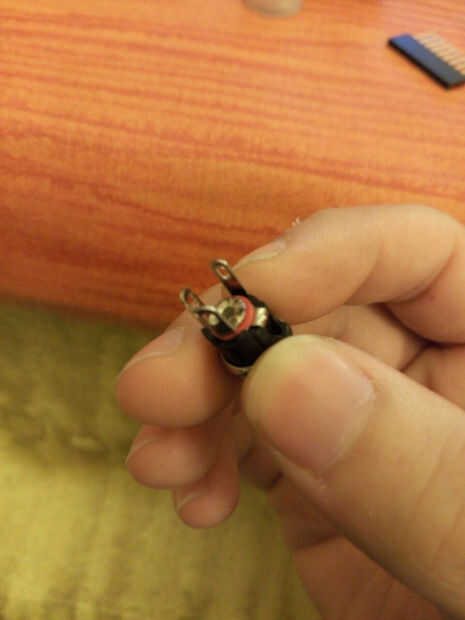

-1 x conector de corriente hembra con la detección de inserción (como en las imágenes)

-1 botón x

Apariencia:

-A pocos metros de cable de color

-Muchos solo pinheaders forrados (unos cuarenta)

-Plástico blanco de la impresora 3D compatible con la impresora 3D (u otro color si lo prefieres)

-Una impresora 3D (o un amigo con él)

-3 ajustes de x para los potenciometros
