Radio de onda corta de tres Transistores (2 / 10 paso)

Paso 2: Obtener la lista de partes Manual de montaje de los componentes

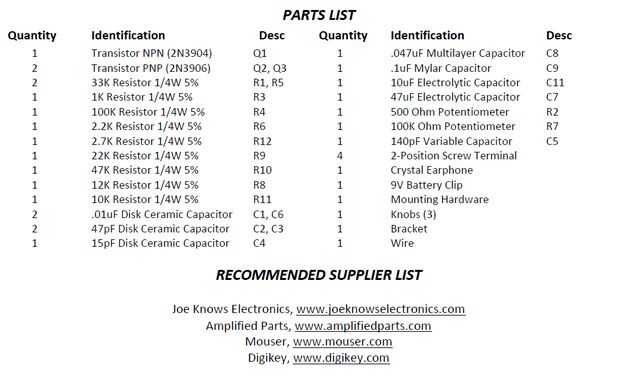

Revisar la lista de piezas y obtener los componentes indicados. Todo, pero algunas piezas de hardware están disponible en Amazon o pueden obtenerse directamente de los proveedores indicados en la parte inferior de la lista de piezas.

A continuación están algunas notas en relación con las piezas usadas para la radio:

1. Los transistores de la radio pueden adquirirse en Amazon o Radio Shack (asumiendo que todavía están en negocio en su área). Recomiendo el excelente kit de semiconductores de Joe sabe electrónica. Incluye los transistores que necesita para este proyecto de radio y más de 150 diferentes tipos de transistores y diodos por sólo $22. E incluye un conjunto de documentos que son muy buena lectura para el principiante. Echale un vistazo www.joeknowselectronics.com. No será lo siento.
2. Las resistencias de la radio pueden adquirirse en Amazon o Radio Shack. Radio Shack tiene una buena selección de resistencias 1/4W en un paquete grande de 500 piezas por unos $15.00 si tienes una tienda cerca. Joe sabe electrónica también tiene un bonita 800 pieza paquete de resistencias de 1% por $12.00 si no te importa ordenar en línea. Joe es un kit realmente bueno y bien organizado aunque 1% resistencias son un poco de excesiva tolerancia para este proyecto de radio.
3. Recomiendo pedir condensadores de disco cerámico NP0 de Mouser o Digikey , que serán ahora superan más cualquier cosa que usted puede conseguir en Amazon. El kit de condensador electrónica sabe Joe es una muy buena compra para cada otro condensador en 645 piezas $ 13.00. No te preocupes con Radio Shack para kits de condensador ya que son sobre todo basura valores que nunca usará.
4. He comprado varios auriculares de cristal de AmplifiedParts en Amazon y gran trabajo a pesar de las revisiones pobres. Cualquier problema de la calidad que tenían en el pasado parece que han sido subsanadas. El auricular de cristal viene con una clavija de auriculares mono de 1/8" así que añadido a un jack de auriculares mono de 1/8" de Radio Shack. El enchufe del teléfono también está disponible de varios vendedores en Amazon.
5. El condensador variable (y muchas otras piezas algo viejas e interesantes) pueden encontrarse en Uxcell (vía Amazon) que parece un dominio poco probable para la materia radio pero tienen un montón de cosas de radio que es interesante. He creado un diagrama del condensador variable aquí que le ayudará a averiguar cómo cablear en la radio.
6. El caso de la radio que he construido es un 1591GSBK de Hammond proyecto ABS caja de Amazon.com con un trozo de tablero de vector corte para caber en la tapa y el aerosol pintado con rojo plano automotriz alta temperatura. Me gusta el look de rojo sobre negro, y el color rojo de la protoboard emparejado el color rojo del kit pbox original. Es totalmente hasta usted cómo desea casa y color el juego de que construir.
7. Los mandos que utiliza son las perillas de la Radio Shack que he tenido en el inventario durante décadas. Utilice cualquier cosa que usted piensa que es cool que se ajusta en los ejes de la olla/varicap.
8. Necesitará ser creativo sobre cómo montar el condensador variable en el tablero de vector. Utilicé una pieza de 1/32 de metal cortado a la medida con una herramienta Dremel muela y luego perforar los agujeros para montar el condensador variable con un taladro eléctrico. Entonces yo doblado final de 90 grados para formar una forma de L.
9. Necesitará ser creativo sobre cómo montar la perilla de sintonización para el condensador variable. El eje en el varicap es sólo aproximadamente 1/4" de largo por lo que tendrá que extenderlo. Encontré un cilindro plástico con un agujero perforado a través de él que era aproximadamente de 1" largo en mi tienda local de Ace Hardware. Tienen una muy buena selección de hardware impar que es muy útil.
10. Las tiras de barrera 2 posiciones son disponibles en Amazon o en Radio Shack en un pack de cuatro. Estos son de gran valor en el precio si su Radio Shack local aún no se han convertido en una tienda de Sprint teléfono celular definitivamente debería comprar todos los paquetes en la clavija. Sé que hice.
