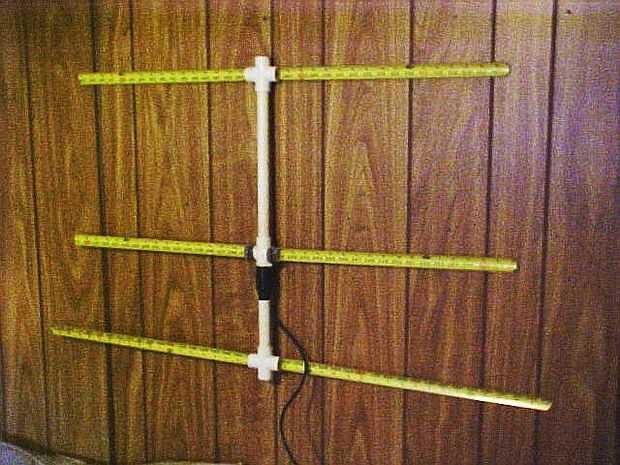

Radio de dirección encontrar antena para VHF

necesitaba una antena para perseguir a una fuente de ruido... Después de mucho ruido y pocas yo colocado en algunos planes en la web, añadir mis propias modificaciones y tomó algunas fotos en el camino. Tiene un patrón de cardoidal con un profundo valor nulo en la parte posterior. Hice unos pequeños cambios al diseño original, pero éstos eran sobre todo para la integridad estructural, apariencia y facilidad de montaje.
Esta antena le DF ruido o señales en el área de la banda de radioaficionados de 2 metros... (144 - 148 MHz). Lo he probado hasta 155MHz con buenos resultados. Es flexible por lo que no romper o doblar como antenas direccionales más comerciales. También sintoniza bien en la banda de 2 metros.

Usted necesitará lo siguiente:
# Una cinta de medir con una cinta de 1 pulgada de ancho de acero. (O una cinta de recambio)
# 3 PVC cruza para tubo 1/2 pulgada.
sección de # ~ 3 pies de tubo de 1/2 pulgadas PVC.
# 2 abrazaderas acero inoxidable para manguera de 1 1/4 de diámetro.
# Cinta de aislar.
# Soldador y herramientas asociadas.
# 6 pies o más de cable coaxial de 50 ohmios y conector (BNC, PL-259, SMA...)
# Tijeras o los esquileos pequeños para cortar la cinta de acero.
# Hack sierra o un cortador de tubo para cortar el tubo.
# Una herramienta Dremel es útil pero hará el papel de lija.
# Se necesita un receptor que tiene una "S-meter" para localizar la dirección de la señal.
