Paso 4: El circuito
La solución inteligente es un demultiplexor, que toma una entrada binaria de tres bits y envía una señal a uno de ocho salidas. El playground de arduino es un recurso útil para multiplexores de la comprensión.
http://www.Arduino.CC/Playground/Learning/4051
Cuando yo primero buscaba en este proyecto e investigación de multiplexores, la mayoría de los ejemplos utiliza a los multiplexores a uno condujeron en a la vez. Por desgracia, no es absolutamente tan simple como los LEDs alrededor de los bancos. Por el contrario, enviaremos la salida del multiplexor a través de una puerta no, la señal de los bancos y causando un LED apagar a la vez, mientras que el otro siete estancia brillante.
El arduino enviará la señal a cuatro entradas del multiplexor: pernos de 9,10 y 11, que son el binario de entrada y pin 3, que en el común de entrada/salida. X0 a través de X7 son las salidas. Cada multiplexor salida va a una entrada 7404 individuales. Cada entrada 7404 también debe conectarse a tierra, porque las entradas de flotador alta. Un resistor del ohmio 1 k Conecte cada entrada a la tierra. Las 7404 salidas cada uno irá a una resistencia de 68 ohm, que a su vez se conecta al ánodo (positivo pierna) del LED. La pata negativa de cada LED se conectará a tierra. Este montaje permite ocho LEDs titilan. Cada conjunto de ocho requiere

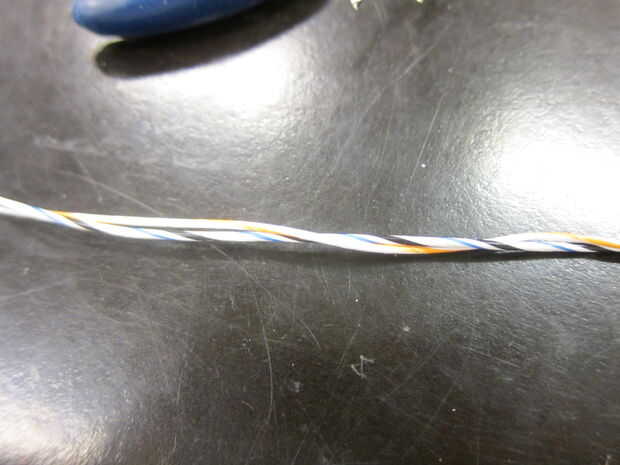

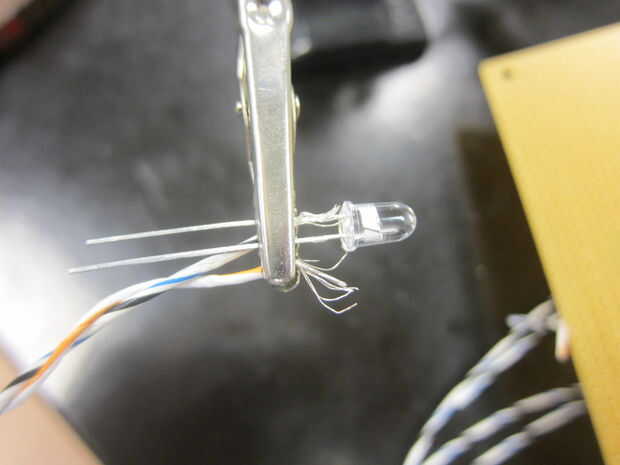

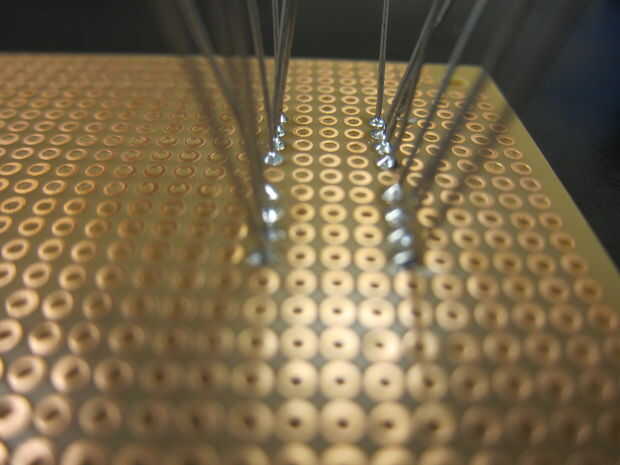

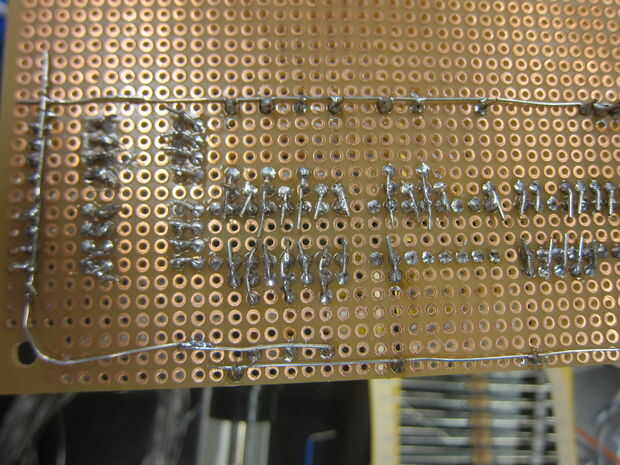

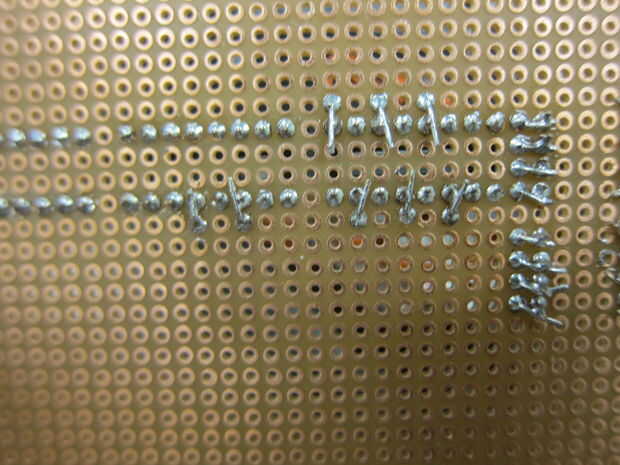

Para la soldadura actual, me resulta más fácil comenzar el final, con los LEDs. Desea un muy grande alrededor del alambre trenzado, aislado, en dos colores distintos. Corte ocho longitudes del panel cada uno, lo suficientemente largos para llegar desde el centro de la espalda (sentado detrás de la tercera capa de cuatro pulgadas) en cualquier esquina de la primera capa. Los cables para las capas segunda y terceros pueden ser más corto, pero siempre darte unas pocas pulgadas de hilo extra, como lo hará tu vida mucho más fácil más adelante uno. Elija un color del cable a la tierra y la soldadura de un lado al cátodo del LED. Asegúrese de que usted está de hecho soldadura al cátodo cada vez! Es el lado plano del LED, con la pierna más corta. Suelda el otro cable al ánodo y gire los dos cables entre sí para formar un solo filamento. La soldadura de los cables de tierra en una fila en el borde de la placa de circuito perforada. Suelde los cables del ánodo a la Junta, dos o tres agujeros por debajo de los cables de tierra, con un solo LED por columna. Conectar entre sí todos los motivos.

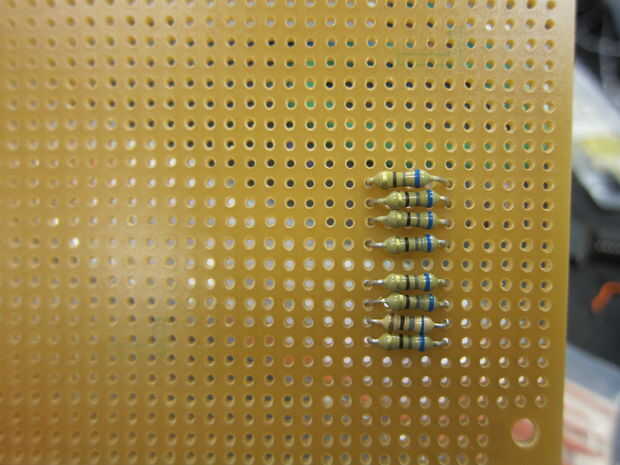

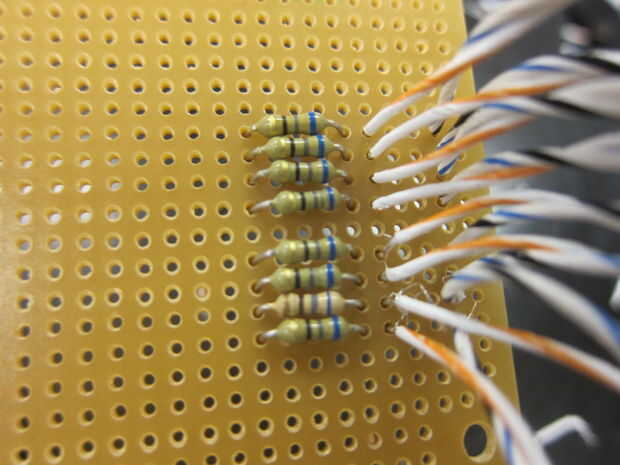

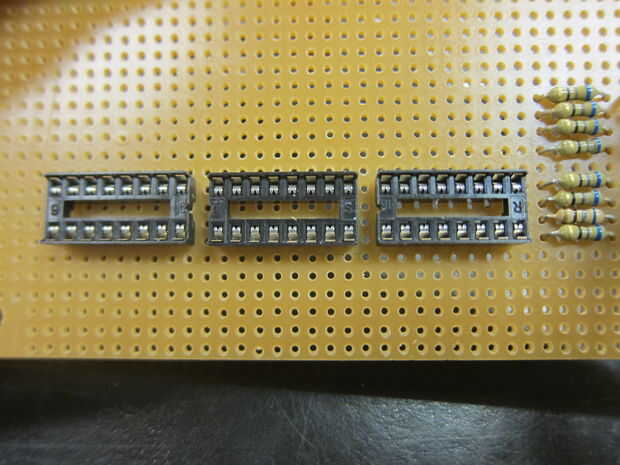

Por debajo del extremo positivo del cable, añadir una resistencia de 68 ohm a cada columna. Conecte un extremo de la resistencia al extremo positivo del cable. Añadir tres sockets de 16 pines debajo de las resistencias en una sola columna. Las tomas de dos mantendrá las puertas no, la toma de fondo mantendrá el 4051.

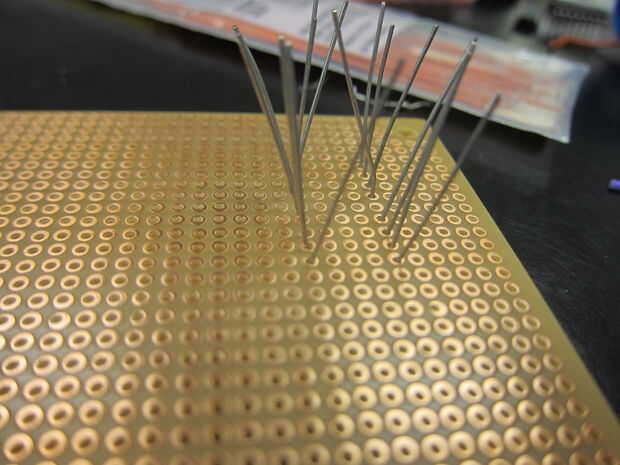

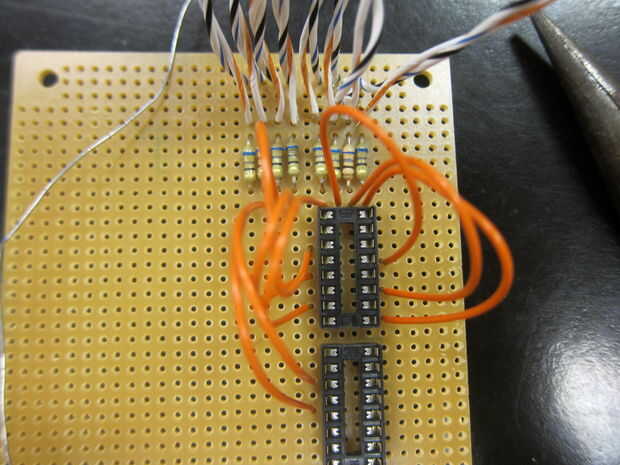

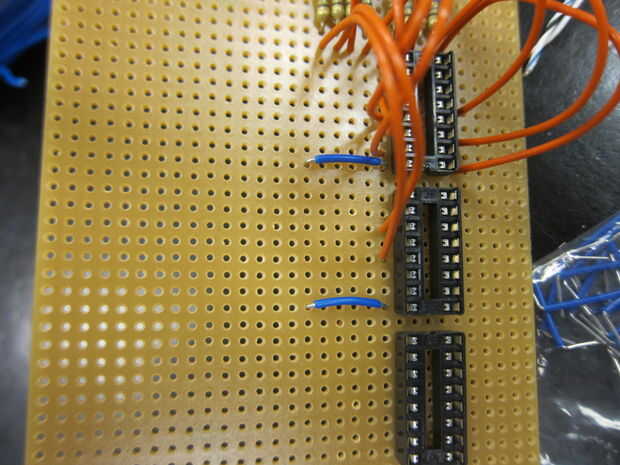

Las conexiones entre las resistencias, no puertas y multiplexor, utiliza los cables de puente corte en lugar de alambre trenzado. El cable de puente es más frágil, pero ya se corta en longitudes convenientes. Un puente de alambre en el extremo abierto de cada resistencia de la soldadura. Estos cables deben ser lo suficientemente largos para alcanzar a cualquier salida en los parte superior dos zócalos.

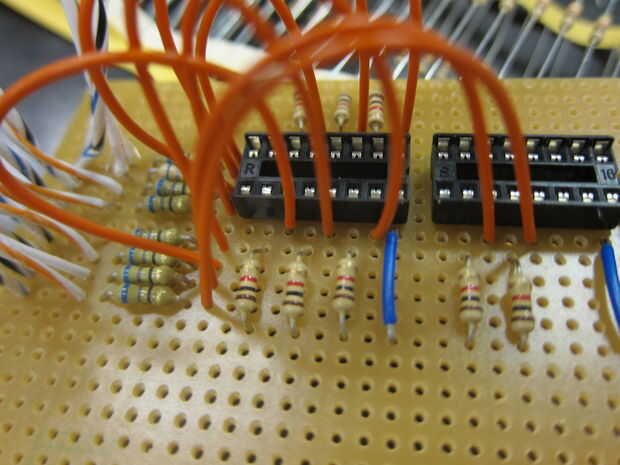

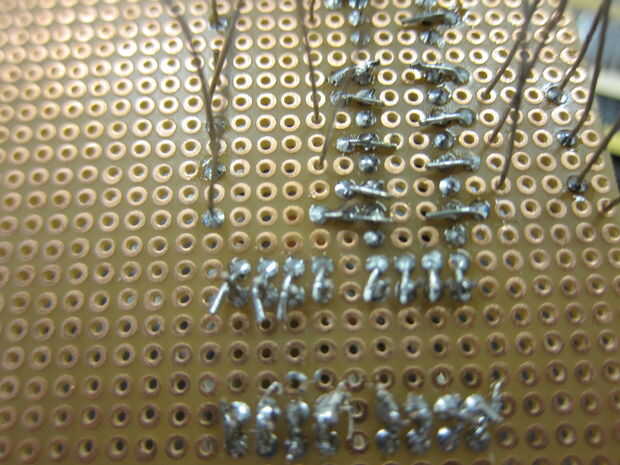

Aquí es donde usted querrá mantener un ojo muy de cerca en el diagrama del circuito para el 7404. Por un lado, el 7404 es un chip de 14 pines y los conectores tienen dieciséis pines. Decidí que pondría la 7404s en la parte inferior de la toma, vaciar la fila superior. Conectar todas las 7404 salidas a las resistencias de 68 ohmios. Las salidas son pines 2,4,6,8,10 y 12. Puesto que hay ocho LEDs y 6 salidas para cada 7404, use dos salidas de la segunda 7404. Pin 7 a tierra y conectar el pin 14 a 5v.

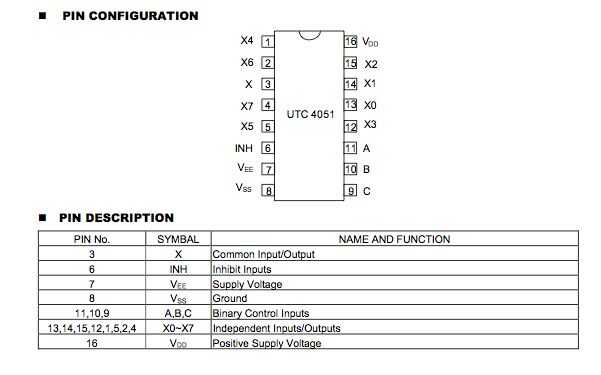

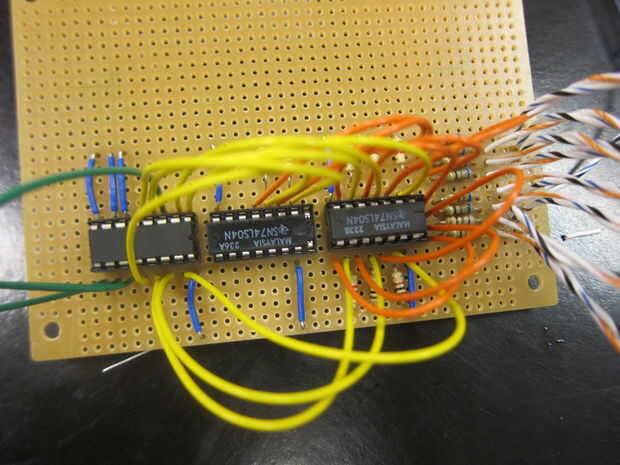

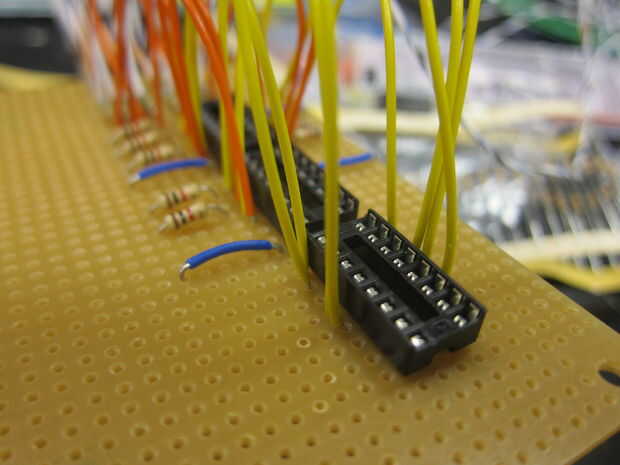

Ahora conectar un resistor del ohmio 1 k a cada entrada de 7404 que va a utiliza. Conecte el otro extremo de cada resistencia a tierra. Deje espacio para el cable que se conectará el 7404 de la entrada a la salida del multiplexor (pins 1,2,4,5,12,13,14 y 15 en el multiplexor). Conecte el pin 16 del multiplexor a 5v y pines 6,7 y 8 a tierra. Pines 3,9,10 y 11 se conectará a la arduino.
Debe utilizar una fuente de alimentación independiente para los LEDs. Utilizado produce 5v (en realidad, acerca de 5.2v) y podría hasta 2,5 amperios de la corriente, que es muy importante la fuente.
Repita este proceso para sin embargo muchos conjuntos de ocho LEDs te gustaría brilla en la pantalla final.
