Quinto elemento piedras con LED (5 / 7 paso)

Paso 5: Paquete de la batería.

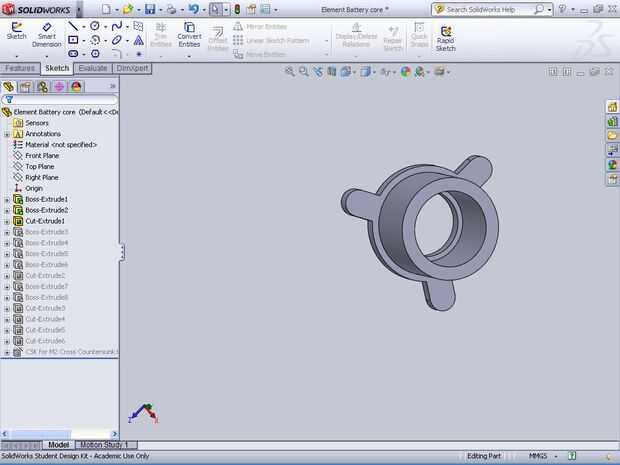

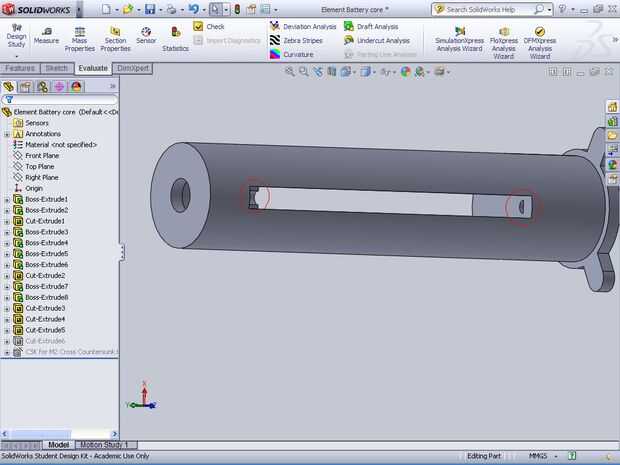

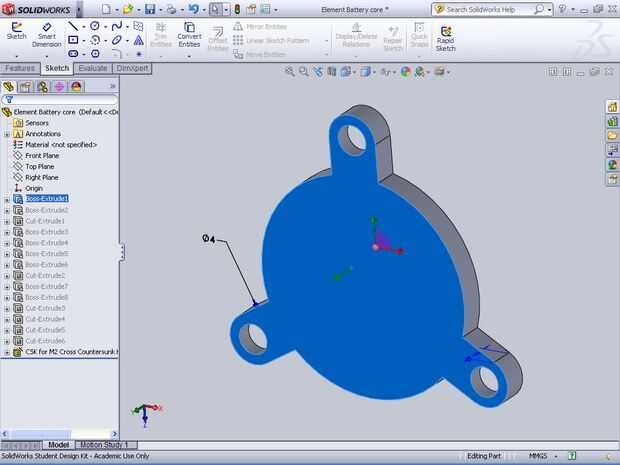

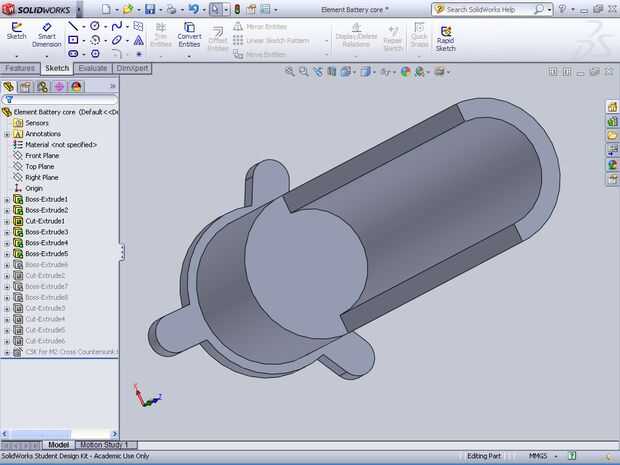

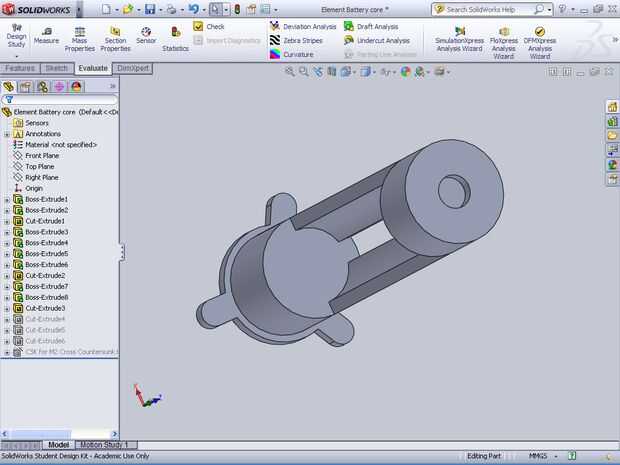

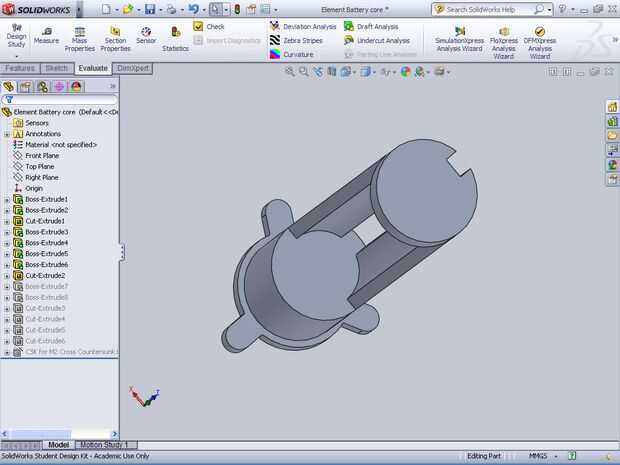

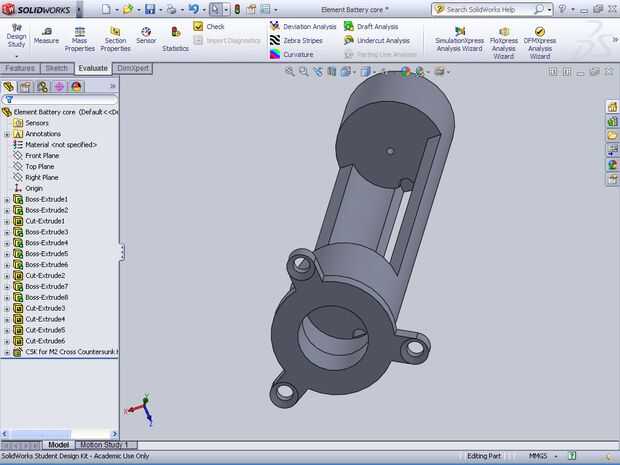

Recrear el bosquejo impar que hiciste en la parte inferior del prisma triangular en una pieza nueva y para sacar a 3mm. Debería verse como imagen 1. Ahora dibujar dos círculo en la parte superior el sólido con 11,5 y 15,5 mm de diámetro. extraer el anillo creado 10mm. Ahora, dibuja un círculo con un diámetro de 10mm en la parte inferior del sólido y para sacar cortado hasta la próxima. Su parte debería verse como la imagen 2. A continuación, cierre el extremo del tubo creado anteriormente. y crear un círculo mitad extruido sobre la superficie plana recién hecha. el modelo debe parecerse ahora a cuadro 3. Ahora, crear un plano circular encima de la previamente creada medio arco 3 mm de espesor. crear un cuadrado en el vértice del arco en la parte superior del modelo y para sacar cortado hasta la parte inferior, creando una jaula de batería. el modelo debe buscar como cuadro 4 crea un anillo y una placa similar a las creadas en los cuadros 2 y 3. Luego corte un agujero a través de la primera capa de la parte superior del modelo. Esto contendrá el LED. el modelo debería parecerse ahora a cuadro 5. Ahora, corte un agujero en forma de un semicírculo en la base de la caja de la batería, creando un camino para el cableado y switch. Crear un agujero de idéntico en la parte superior de la caja de la batería, permitiendo que los alambres de plomo para el LED. Estas características son un círculo en la figura 6. sacar, cortar un agujero minúsculo (1 milímetro de diámetro) en el centro de la parte superior de la jaula de batería hasta la próxima y perfore los agujeros en las lengüetas en la base del modelo. (M2X0.40) su modelo debería verse como la imagen del 7.
