Paso 4: Hacer unas manos
Aquí está cómo lo hicimos:

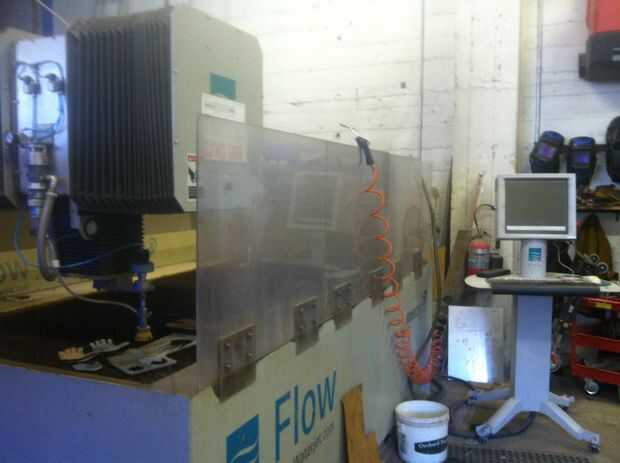

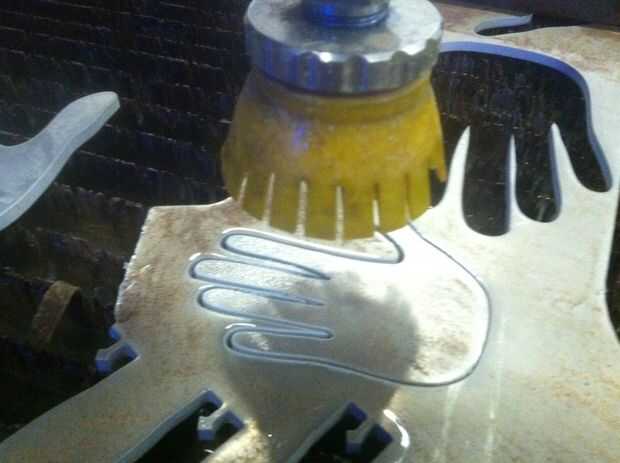

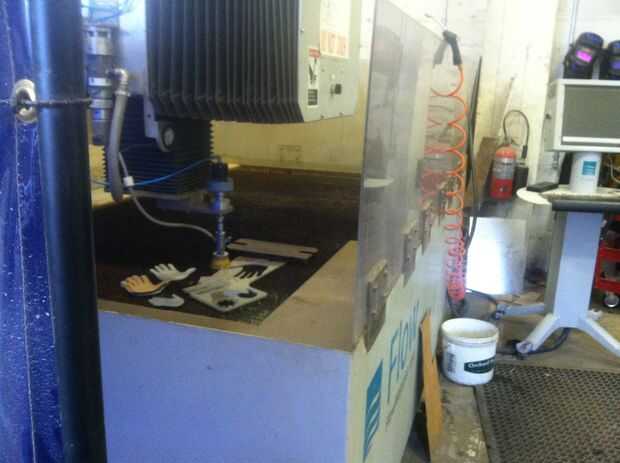

Tomar una placa de aluminio 6061 (encontramos nuestra en un montón de chatarra), slap en un chorro de agua, vector hacia fuera un par de manos, darse cuenta de que tienes suficiente sobrantes para las manos de los niños tamaño de la losa, se encogen de hombros, modificar el archivo sobre la marcha a ser 60% de la original y vuelva a ejecutar el trabajo. Puf, ya tienes dos juegos de manos de metal tamaño humanas que puede ejecutar al alambre y crear conectividad.
Entonces qué:
¿Bien, hemos conseguido estas manos frías, sería refrigerador si tuvimos tomas de la mano para poner? ¡ sí! ¿Dónde podemos encontrar una impresora 3D gigante que nada tiene que ver? Solo hay que ver en el patio trasero, estoy seguro que alguien tiene tiempo de inactividad y un montón de material de sobra (bien nos dieron un trato asesino de una gran empresa que salió de su camino para asegurarse de que teníamos lo que queríamos dentro de nuestro presupuesto gracias de Autodesk).
Dónde están los archivos:
Ver anexos-
Los archivos DWG y DXF se corrigieron con FlowPath que es el software WaterJet utilizado en TechShop.
Los archivos STL son los recortes de las manos que nos 3D impreso con una Connex 500
Un poco más de detalle por favor:
Tenga en cuenta que el uso de estos archivos por separado sin comprobar las dimensiones podría tener un resultado negativo. Software de la impresora 3D diferentes le gusta hacer cosas graciosas. Para pecar de cauteloso incluso aumenté el tamaño del archivo al 101% en la impresión 3D para asegurarse de que se podría conseguir las manos mucho menos flexibles de aluminio para caber felizmente en el interior. Encajan como un guante (sé que no podía ayudar a mí mismo).

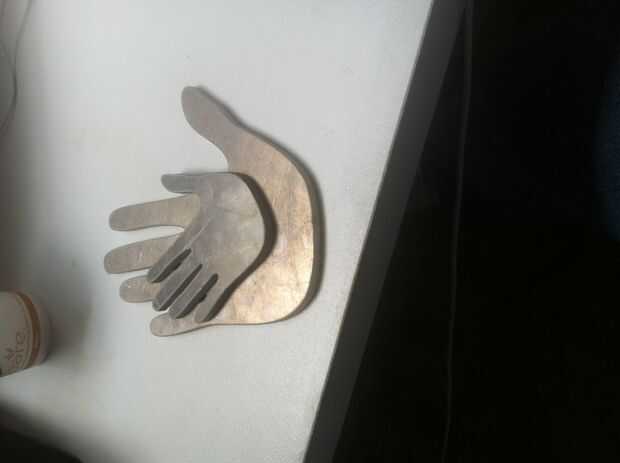

Una vez que todas las manos tamaño adulto de la forma que desee, simplemente reducir todo a 60% o.6 de tamaño real y ya tienes tus hijos de todo tamaño.
Nuestro adulto tamaño manos son exactamente 6,233 "x 7,0585"
es si se va a dibujar un cuadro alrededor de una sola mano
va desde la punta del dedo hasta la parte inferior de la palma y
izquierda a derecha desde el punto más alejado de la pinky a más lejos
punto en el pulgar, abarcaría toda la mano los
serían las medidas de su caja.
Así que para crear la pared puntos, suponiendo que todas las matemáticas se mantiene igual (no tiene que sólo el do proporciones) y luego su mirada en las placas son las dimensiones exactas para que el rectángulo que encierra las manos
x = 9.521
y = 12.708
Luego tallas para niños
x = 5.7126
y = 7.6248
Nota:
¿Qué es mejor que el café ilimitado y palomitas de maíz en TechShop SF? El chorro de agua!
Si usted llega al final de este y "tienes que tener" WaterJet 6061 3/8" aluminio por chorro de agua las manos, pero usted no sabe cómo conseguir sus manos en ellos, háganoslo saber. Alguien me remitirá la solicitud y le espera para hacerle un conjunto como se cubren los costos y el envío (suponiendo que no consigue más corremos con peticiones para esto). También tengo los archivos de las manos en un archivo de ensamblado de Autodesk Inventor 2012 profesional que le espera enviar a lo largo ya que no puede ser subido aquí.
¿Por qué estás todavía leyendo? Ir hacer manos impresionantes y luego regresar para el siguiente paso :-) - Marc
