Quemadura de Arduino Bootloader en otra Arduino (2 / 2 paso)

Paso 2: Proceso de combustión

1. quemar Arduino ISP en Arduino Duemilanove

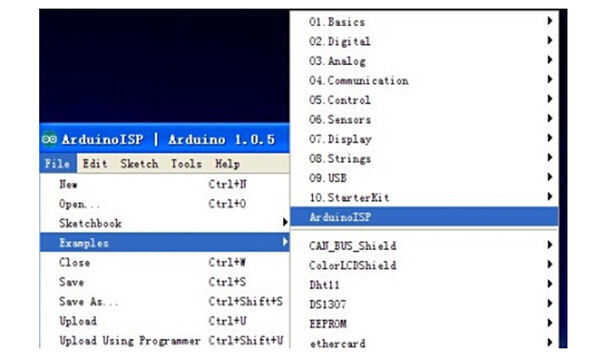

(1) Abra el IDE de Arduino 1.0.5, seleccione ArduinoISP en el menú secundario "Ejemplos" del archivo. (fig 3)

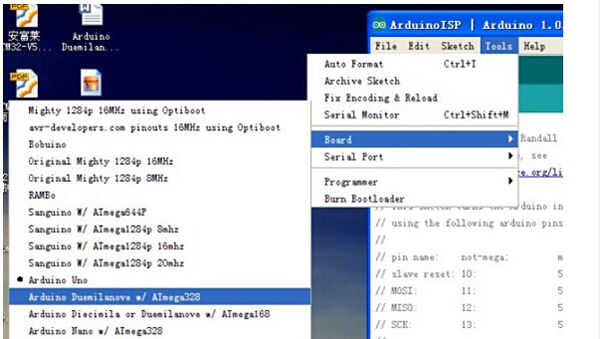

(2) ArduinoISP compilar y descargar en Arduino Duemilanove. Tenga en cuenta que debe referir a la imagen de abajo para seleccionar el tablero. (fig 4 y 5)

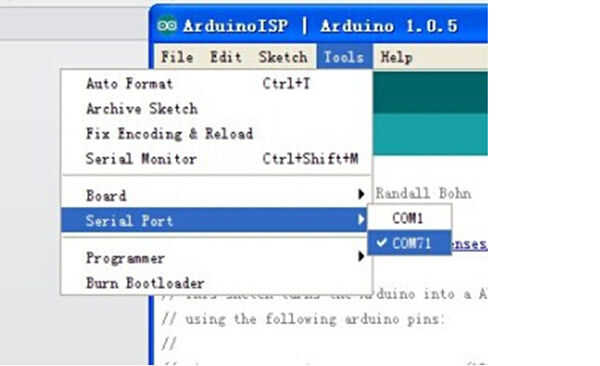

Nota: debe seguir el cuadro para seleccionar la Junta; en cuanto al número de puerto serie, selecciona según el número de Puerto Real de IDE

2. quemar bootloader en Atmega328p de UNO via Arduino Duemilanove

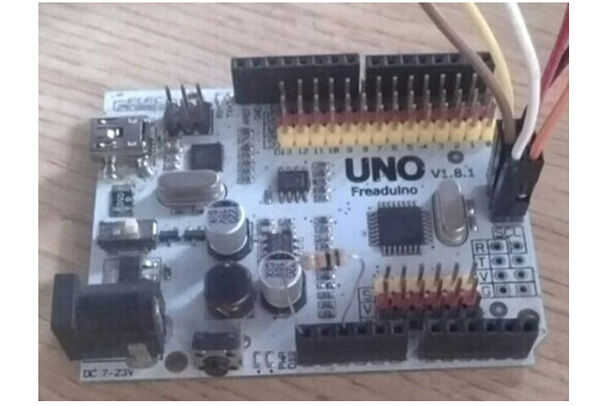

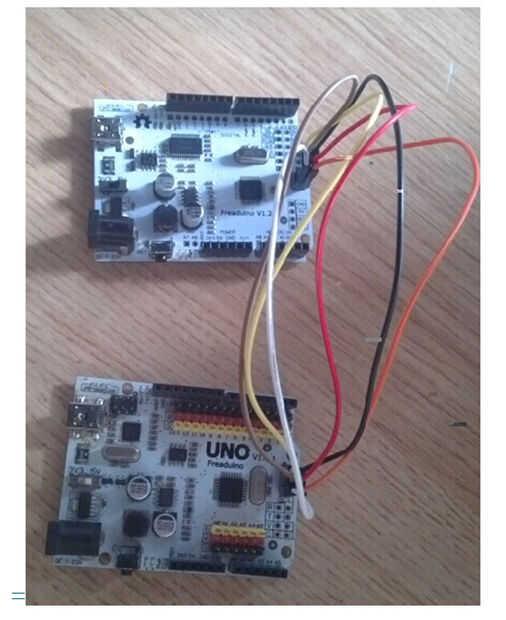

(1) Conecte el ISP ardiente puerto de Arduino Duemilanove a Puerto quemado de UNO vía línea de Dupont (fig 6)

(2) corta una resistencia de 100 ohm entre el pin de reset y 5V en UNO (fig 7)

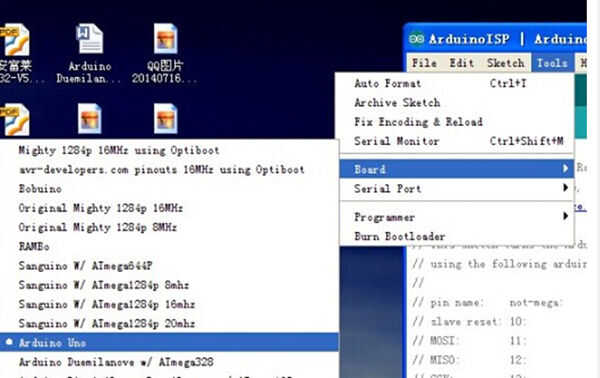

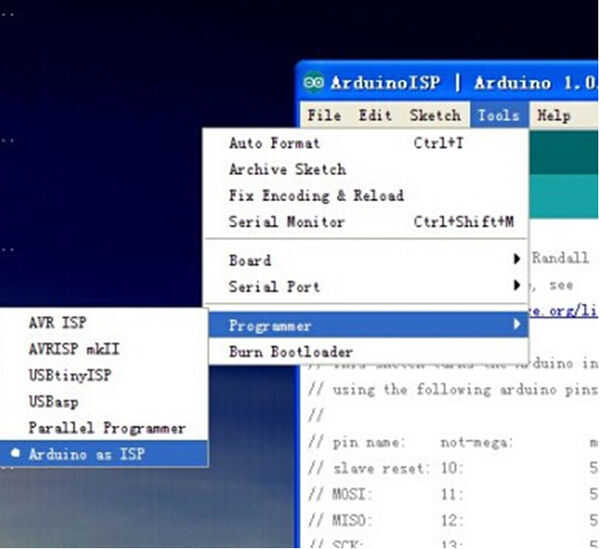

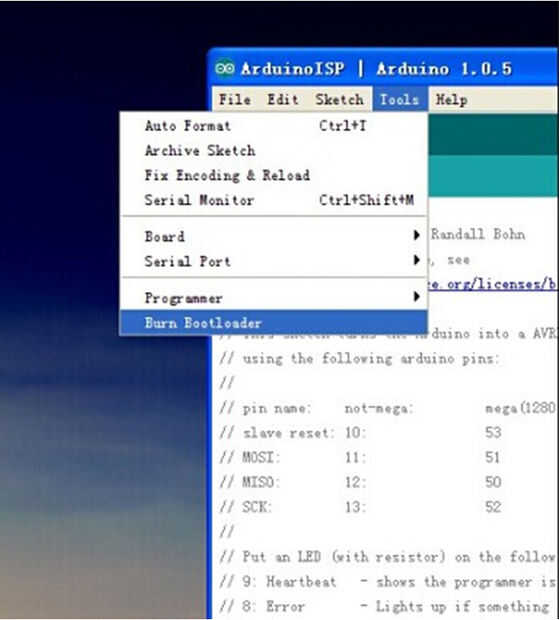

(3) configurar el IDE de Arduino para lograr bootloader quema de funciones (Fig. 8, 9, 10)

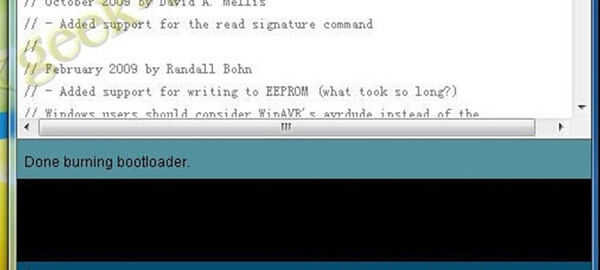

Siga las guías mencionadas para haga clic en el gestor de arranque de quemar, espere un corto período de tiempo, el debajo de símbolo del sistema aparecerá para indicar ardor hecho con éxito.

Nota: Si usted todavía no puede conseguir hacerlo aunque cubre todos los pasos, por favor compruebe la resistencia entre el pin de reset y los pines de 5V. Asegúrese de que esta resistencia debe ser alrededor de 110 ohmios.
