Que el controlador de Puerto carga 45W Panel Solar carga útil con un simple mod. (1 / 2 paso)

Paso 1: Agregar un diodo de bloqueo para detener la descarga de la batería

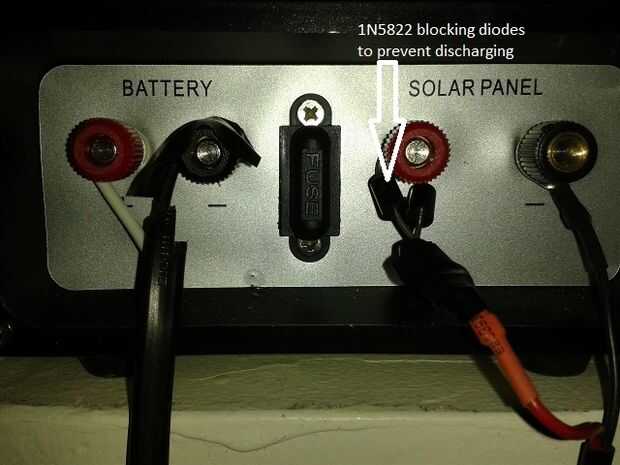

Un experimento que hice fue simplemente añadir un diodo de bloqueo en la parte posterior del controlador de carga.  Inicialmente coloqué el diodo del lado de la batería pero basado en las recomendaciones de "evilmunkey", el diodo debe ahora poner en el lado del panel solar.  El diodo que estoy usando es 1N5822 que pasa a ser en mi caja de herramientas, así que supongo que muchos otros diodos funcionaría así.  1N5822 puede manejar 40v 3A para que dos de ellos utilizar en paralelo para asegurarse de que puede manejar la corriente desde el panel solar.  También asegúrese de que el plomo del cátodo de los 1N5822 debe conectarse al lado del regulador de carga mientras que el ánodo debe ir al lado del panel solar.  Anteriormente experimenté con poner el diodo en el lado de la batería pero me preocupaba que podría sobrecargar la batería así que ahora el diodo está en el lado del panel solar.  Después de la modificación, mi batería está cargada mejor.
