Paso 3: Conectarlo
Con la base ya montado, podemos pasar a modificar la unidad flash. En primer lugar, debe quitar la cubierta plástica de la parte posterior de la unidad. Esto debe hacerse cuidadosamente, para evitar daños en el interior. Decidí usar un pequeño destornillador de cabeza plana y un martillo para realizar la tarea. Coloqué la parte posterior de la impulsión del flash sobre una mesa (con el conector en la parte superior) y el destornillador en posición vertical en la costura de la caja. Entonces di la parte superior del destornillador un buen golpe con el martillo para partir la caja a lo largo de su costura. Este proceso se repite hasta que el caso podría deslizarse fuera de la unidad.
Ahora mira en la parte posterior del conectador (donde estaba la caja de plástico). Verá dos pestañas pequeñas, de metal que mantienen la unidad flash (rectángulo negro) contenida dentro del conector. Estas fichas la curva hacia abajo y retire con cuidado la unidad del conector. Hay cuatro segmentos de color dorado en la unidad que establezca una conexión con el ordenador. Coloque la unidad de modo que estos segmentos son hacia usted (como lo son en la cuarta imagen). De izquierda a derecha, estos segmentos representan poder negativo, datos positivos, datos negativos y energía positiva. Para este proyecto, sólo se ocupan los segmentos de energía.

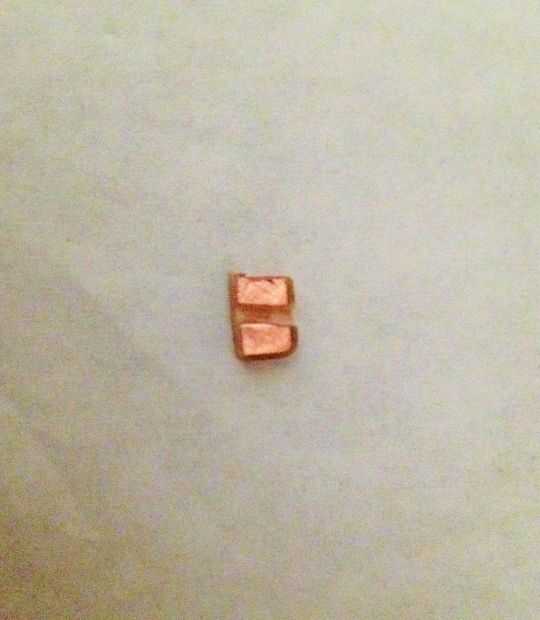

Porque el LED era tan pequeño, me decidí a montar en un pequeño trozo de tablero revestido de cobre para la estabilidad. Para hacer dicha junta, corte un 1/4 de pulgada por 3/16 de pulgada de sección de un viejo PCB y la arena del aislamiento. Hacer un corte a mitad de camino entre los lados cortos, sólo lo suficientemente profundos como para separar el cobre. Ahora, suelde cuidadosamente los extremos del LED a las dos almohadillas de cobre. En este punto, es importante comprobar que el LED es aún funcional. Accidentalmente arruiné uno aquí, ya sea con calor o descarga electrostática. Si no tiene una fuente de alimentación de 5V o de prueba, no te preocupes. Realmente puede probar el LED a una pila de 9V. En primer lugar, ponga el extremo negativo del LED en el polo negativo de la batería. No toque el polo con su piel. Luego, coloque un dedo en el extremo positivo de lo LED y uno en el polo positivo de la batería. El LED debe brillar débilmente. De esta manera, su cuerpo actúa como una resistencia, lo que permite una pequeña cantidad de corriente a lo LED. Pretty cool, ¿EH?

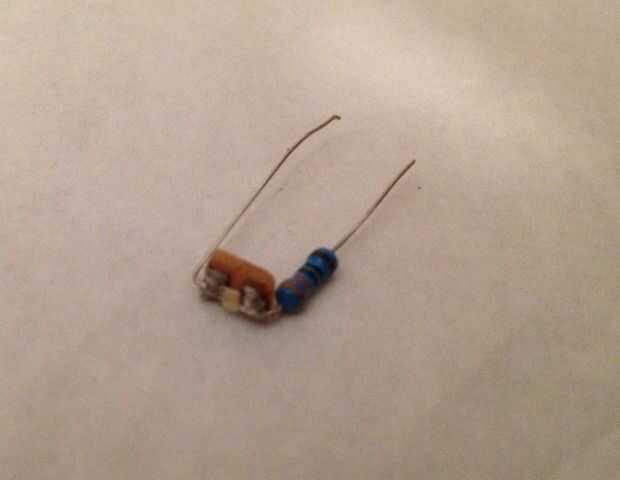

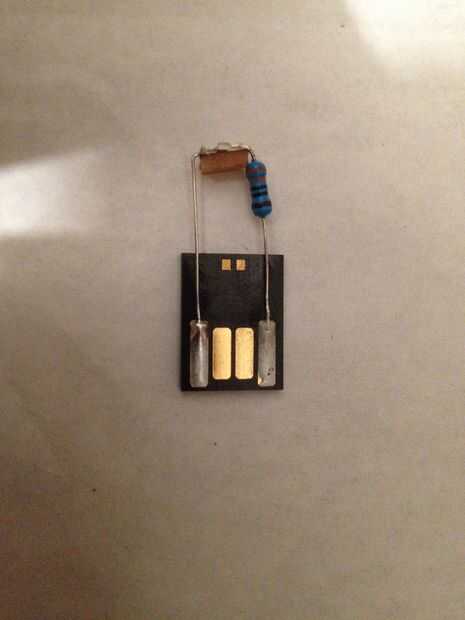

Ahora, suelde la resistencia de 330 ohm a cualquiera de los extremos de la Junta, como se muestra. La pieza adicional de alambre de la resistencia en el otro extremo de la soldadura. Cuando esta Asamblea se unen a la unidad flash, desea que el LED a ser cerca de 1/2 pulgada lejos el disco y los cables se superponen los segmentos de energía por aproximadamente 1/16 de pulgada. Corte los cables en consecuencia. Soldadura hacia arriba, volver a poner el disco en el conector USB y doble las lengüetas de metal hacia arriba. Además, asegúrese de que los cables no toquen el conector. Si todo ha ido bien, aún debe trabajar su unidad flash y el LED deberá encenderse cuando se conecta en.
