Paso 7: Mejoras (en curso)
Protección de la sobretensión

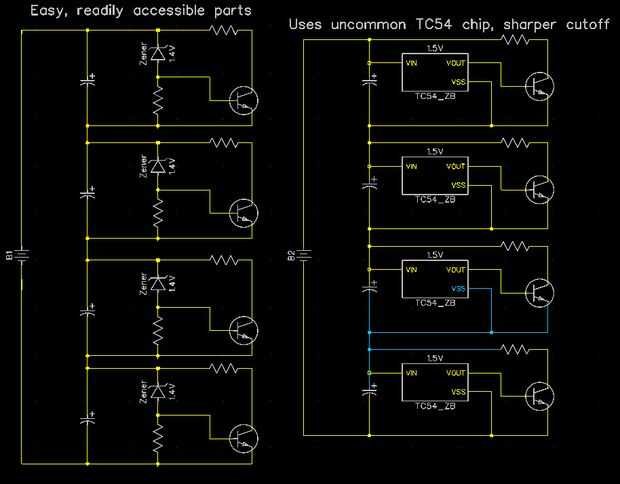

En primer lugar, usted quiere un circuito de protección de sobretensión para detener el suministro de energía de sobrecarga de los condensadores (que matarán). Desarrollé dos posibilidades (ver la primera foto); el primero usando piezas disponibles tuve golpeando y la segunda con un chip IC infrecuente (la TC54) que haría un mejor trabajo.
La primera utiliza un Diodo zener (también puede usar diodos regulares-que corte en alrededor de 0.7V-en serie para crear zener de un hombre pobre; Utilicé dos en mi primer prototipo, para obtener un encendido en aproximadamente 1.4V) y un resistor para activar selectivamente un transistor, que descarga el condensador. Puesto que el voltaje en el gate del transistor básicamente va a ser la tensión en la tapa. menos el voltaje de umbral de lo zener, los transistores se convertirá en muy lento, no tan bueno.
La segunda utiliza un chip especializado diseñado para apagar los circuitos cuando el voltaje cae demasiado bajo (normalmente porque la batería está muriendo). Gente de robótica BEAM usarlo con frecuencia, junto con su primo el 1381. Este chico es mejor que el zener, puesto que se aplica un voltaje mucho mayor a la puerta del transistor (casquillo voltaje-0.3 V), que hace más agudo.
En ambos casos, desea que la suma de su tensión de disparo (el zener o la TC54) más la tensión de encendido de los transistores (para un transistor de silicio típico, esto debe ser de 0.7 V) para ser justo debajo de la tensión máxima del condensador - probar este antes de confiar en él. También necesita un transistor nominal (y bien hundido de calor) para manejar la cantidad de energía que veremos. También desea un rating bastante alto hfe (también conocido como ganancia de corriente); Usé un 2n3055 (hfe alrededor de 50) que estaba bien, sobre todo porque yo estaba usando diodos normales como el disparador de tensión; sin embargo, Zéner y de TC54 tienen mucho rangos de corriente más baja, para que un transistor hfe mayor es probablemente mucho mejor - lo hice un poco de hurgando en digikey y parece que el TIP140 (hfe = 1000) va a hacer mucho mejor.
Cambio constante, armonioso, no hombre de las cavernas

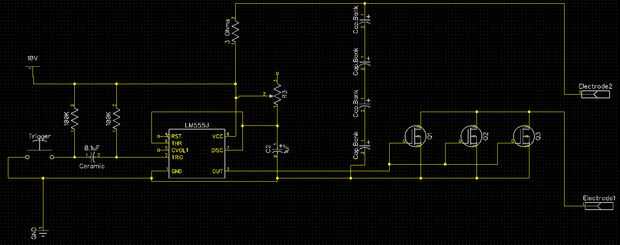

Mientras que la diversión, la técnica de conmutación "golpear dos piedras juntas" tiene muchos inconvenientes evidentes. Lo que debemos hacer aquí es probablemente aparejar un temporizador 555 como un "paso a paso" con un potenciómetro para cambiar la duración del pulso. Entonces pulso que puede utilizar para desencadenar un banco de mosfets (que felizmente son paralelo-izable para mayor capacidad de manejo actual) para descargar a través de sus electrodos. Un esquema posible es la segunda imagen en esta página. Quieres elegir R3 para variar en cualquier momento queremos-yo diría de 200k a 2 ohms M (dando un pulso desde aproximadamente 0,3 hasta 3 segundos). Tengo algunos grandes mosfets bocinazos (FDA032N08 que esperemos que puede manejar alrededor de 200A cada) en su camino; Podré probar esto pronto.
