Puntero de láser USB DIY (2 / 5 paso)

Paso 2: cableado

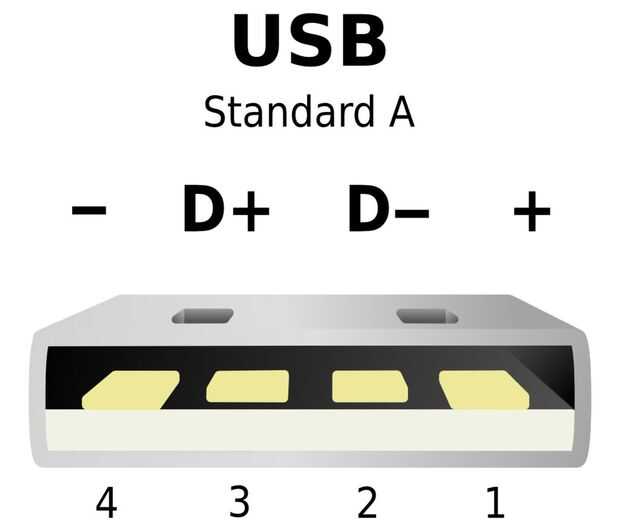

El cableado es muy simple. Incluso no necesitará una resistencia, que todavía funciona muy bien. (Ver hoja de datos de su diodo láser, si el voltaje es de 3.3V-5V, eres bueno para ir, como yo. Basta con mirar la imagen de arriba, para el pinout del conector USB.

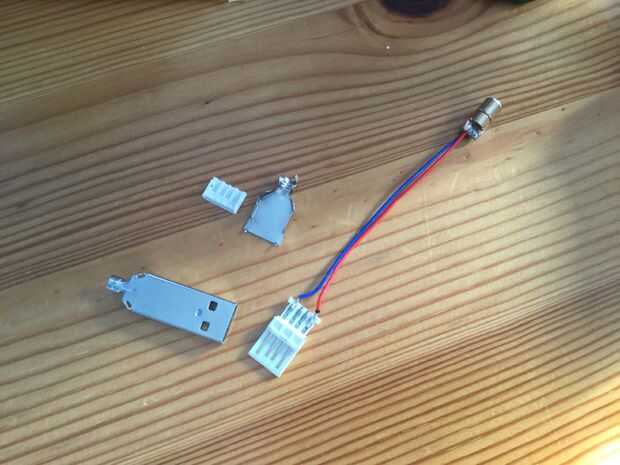

Mina vino aparte bastante fácilmente con un poco de fuerza, y ahora tengo acceso directo a los puntos de soldaduras.

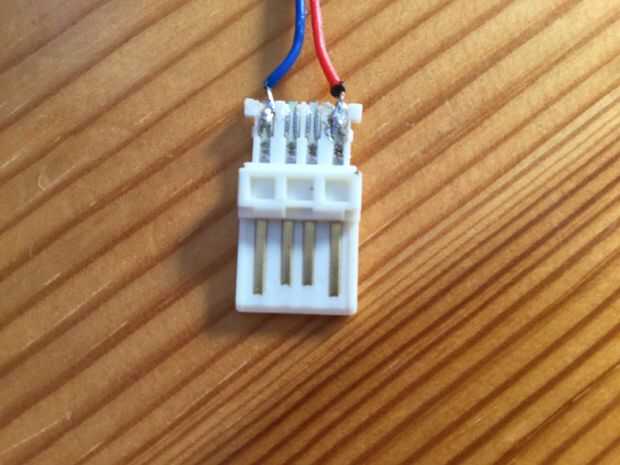

Soldar el cable rojo del diodo (+) al cable de la clavija 1 en el conector y el azul (o negro) al pin 4 (-) en el conector USB.

Ver un otro conector y Compruebe la dirección que vas a montar.

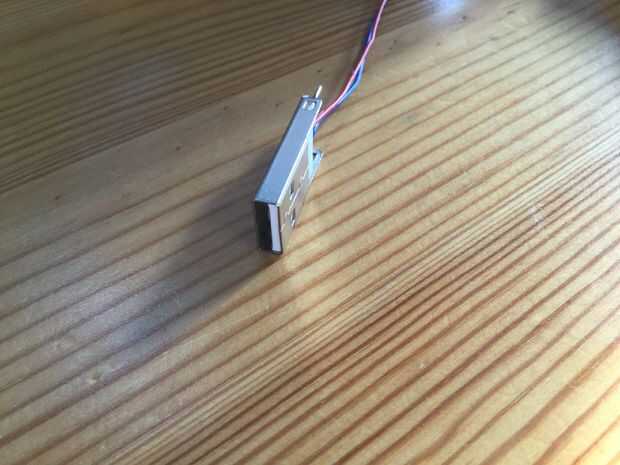

Reconstruir el conector USB y seguir al siguiente paso.
