Paso 4: Secciones de puente y montaje de cable de catenaria, además de lanzamiento y remolque al sitio de puente

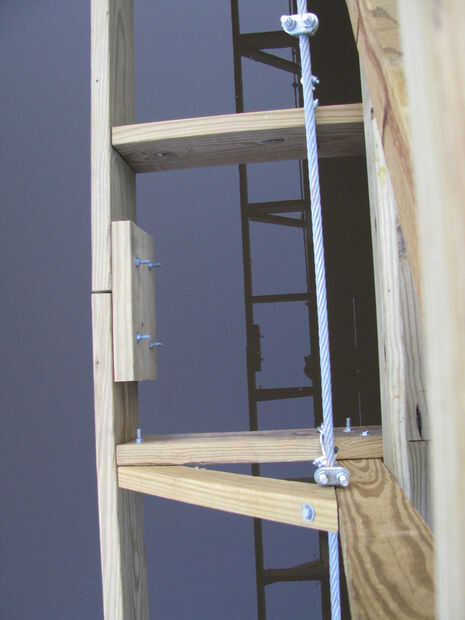

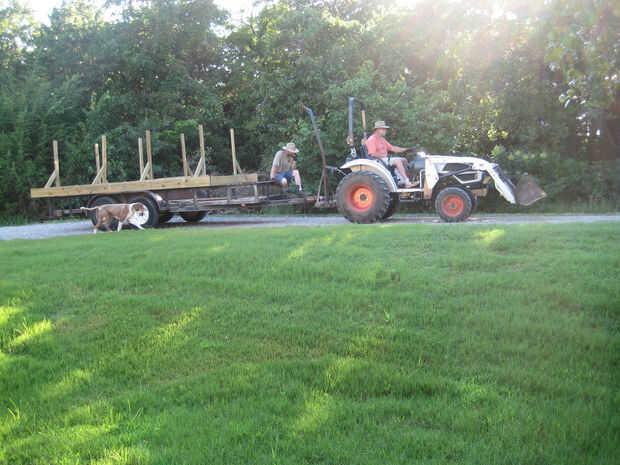

Las vigas fueron montadas en cuatro secciones de 16 pies y una sección de 14 pies (la sección del medio). Y al trasladarse (tractored) sobre el área de montaje final. Asamblea consistió en 2 x 8 x dos 16 placas atornilladas en cada viga con 3 tornillos de la cubierta, después de haber marcado primero verticales en cada plato en un espaciado de 2 pies.
En el área de montaje (más sobre esto más adelante), las secciones fueron caer sobre rodillos y luego atornilladas junto con las placas de 2 x 8 en cada articulación. Las secciones de dos extremos fueron diseñadas para la bisagra, mientras que las otras conexiones eran tan rígidas como sea posible.

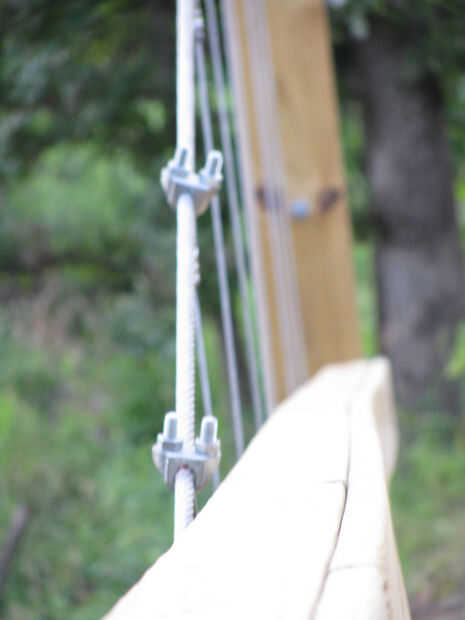

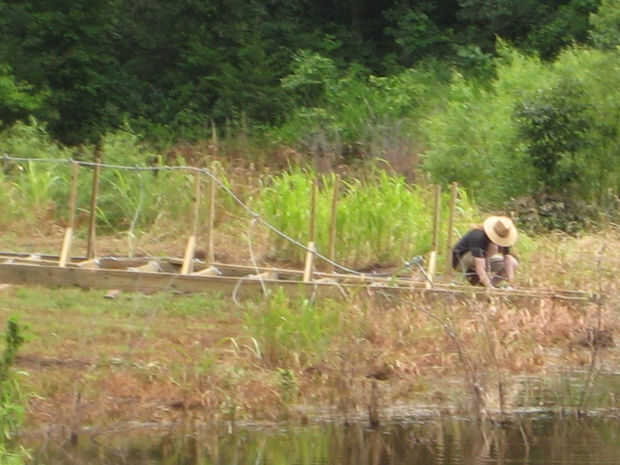

Una vez que las secciones fueron montadas, el cable de la catenario fue colocado en los tirantes en el lugar marcado. La conexión consistía en 1/2 en clips con la parte cerrada de la "u" abajo y a través del dedal en el extremo de la punta de la liga.
Construí eslingas de 4 pies que se adjuntaron al final de los cables de la catenarios para tirar el puente hasta la altura de este. Las hondas eran que esencialmente un bucle de 1/2 en la cuerda de alambre de atado del cable catenario con dos clips. El puente se elevará en su lugar con ven-coro unido a las eslingas.

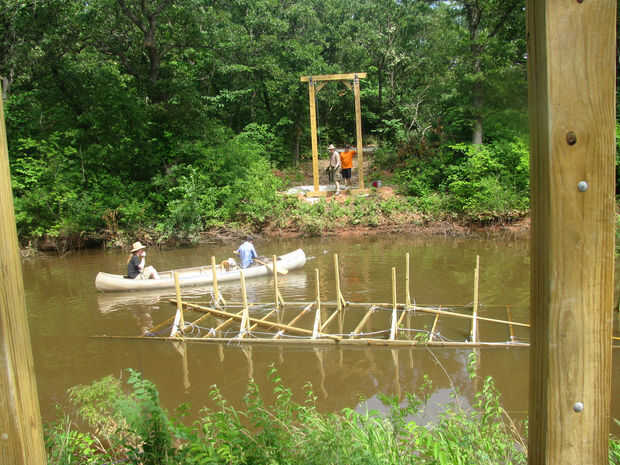

Uno se instalaron el cable de la catenaria y eslingas y todos los tornillos apretaron abajo, el puente fue empujado en el estanque (yo usé alrededor de postes tratados como rodillos) con mi tractor compacto. Una vez en el estanque, el puente fue remolcado al sitio.
