Paso 2: Instale el convertidor y el LED

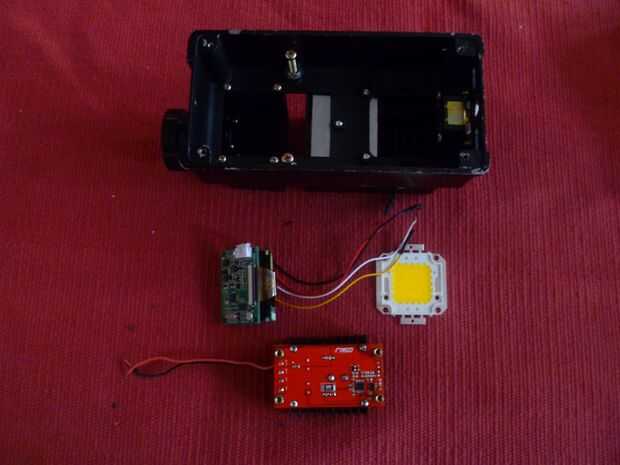

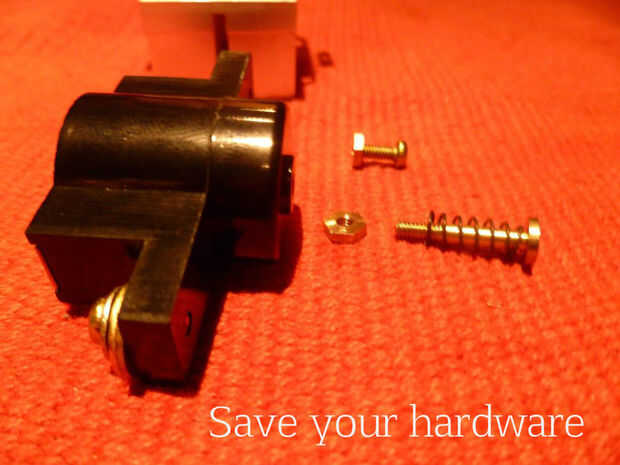

Lo primero que tendrá que hacer es desmontar el proyector de diapositivas y quitar las partes innecesarias. Mantenga todas las piezas y herrajes que retire porque puede reutilizarlas.

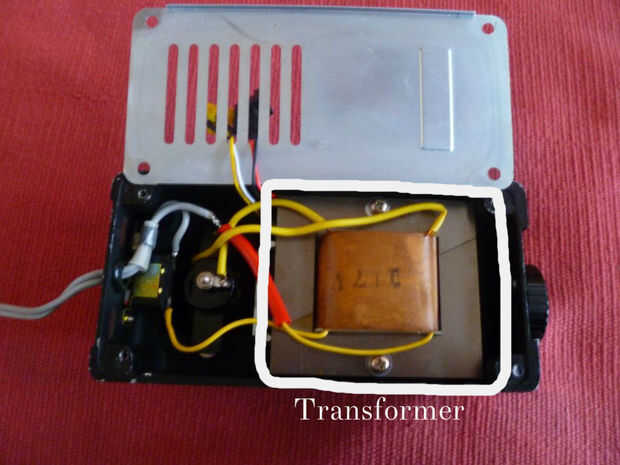

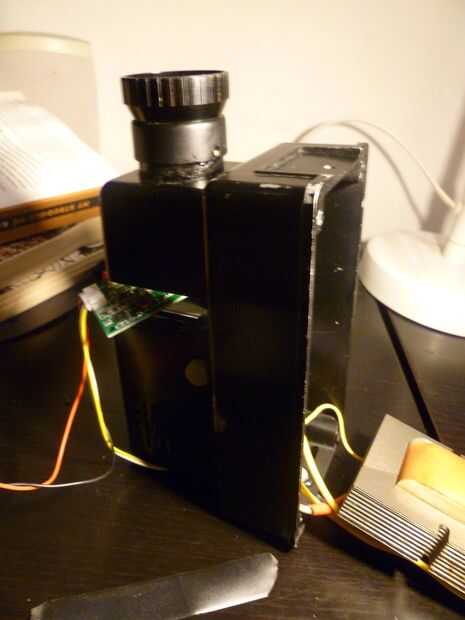

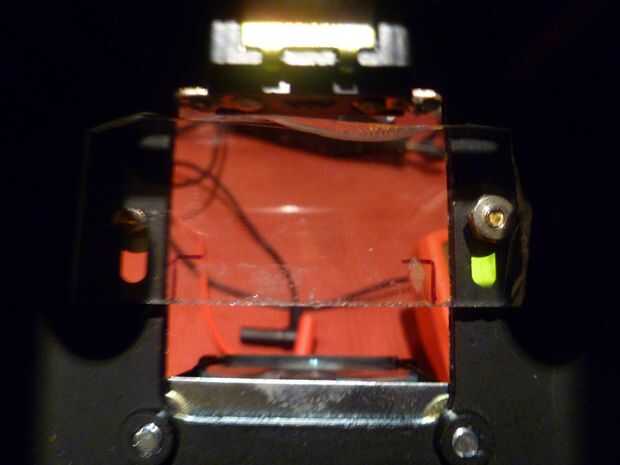

Una vez que usted quite el transformador y la bombilla, verá cuánto espacio tienes para montar todo. Coloque el disipador de calor donde la bombilla solía ser. ¿Cómo usted montará? En mi caso he podido reutilizar los focos de luz los agujeros para sujetar una pieza de plexiglás que podría pellizcar el disipador de calor en el lugar de montaje.

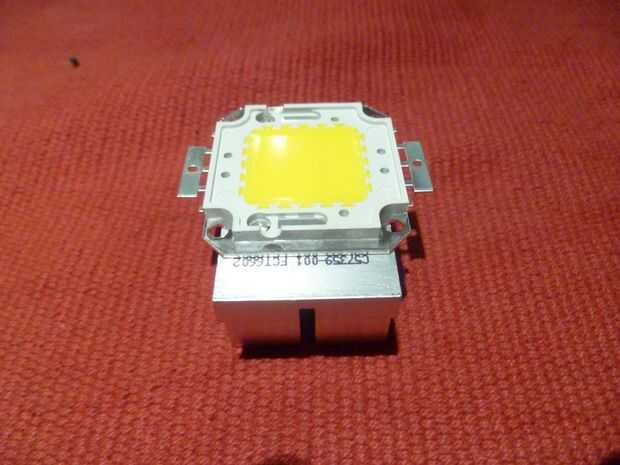

Una vez sabes donde irá el disipador térmico puede seguir adelante y utilizar el adhesivo térmico para enlazar el LED del disipador de calor. Adhesivos más toman 12 a 24 horas para establecer plenamente que es por eso que hacemos este paso desde el principio.

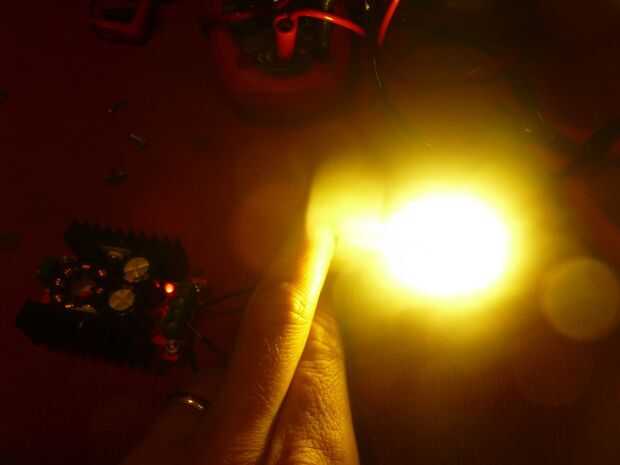

Después de que el adhesivo se encuentra podemos probar el convertidor con el LED (esto se puede también hacer antes de que el LED se une como se ve en la foto).

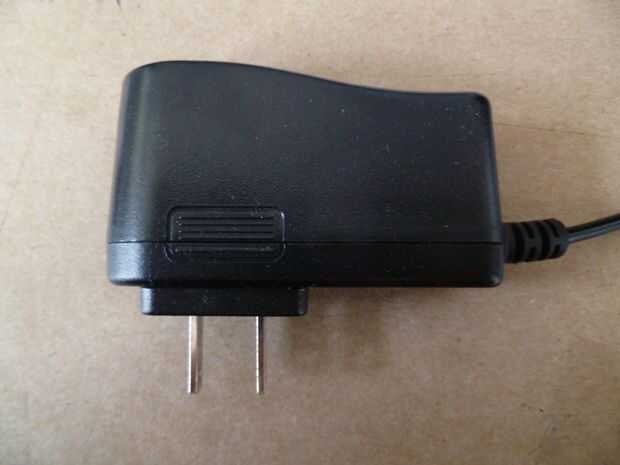

Tome el adaptador de alimentación de CC de 12v (obviamente desenchufado) y cortar el conector de barril en el extremo y exponer aproximadamente un cuarto de pulgada del alambre de cobre. No deje que los cables expuestos se toquen entre sí o cualquier otra cosa. Si tocan conectado podría arruinar el adaptador y posiblemente hacerte.
Utilice el multímetro para saber cual cable es positivo y cual es negativo y marcarlas de alguna manera. Verifique también que está produciendo 12v. Solo porque la etiqueta dice 12v significa que es realmente lo que su pone, siempre comprobar. Usted tendrá que enchufar el adaptador en hacer esto así que recuerde no deje que los alambres toquen entre sí o nada más, incluyéndote a ti mismo!

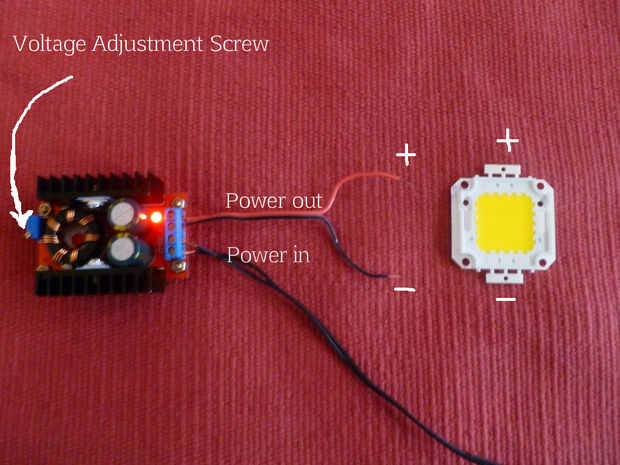

Ahora necesitamos ajustar el convertidor para salida de 36v para el LED. Desenchufe el adaptador e inserte los cables expuestos en terminales de "energía en" en el convertidor, positivo con positivo y negativo a negativo. Luego inserte sus puntas de prueba de multímetro en la potencia de salida terminal, una vez más positivo con positivo, negativo con negativo. Enchufe el adaptador de corriente con el multímetro para leer el voltaje. El multímetro ahora se muestra el voltaje que sale del convertidor. Gire el tornillo de ajuste de voltaje hasta que el medidor marque alrededor de 36v, quizás tenga que hacer muchas vueltas de tuerca antes de ver 36v.
Ahora quite el multímetro y sustituirla por dos trozos de cable aislado como se ve en la foto. Conecte el cable positivo a un lado del LED y el cable negativo al lado opuesto del LED. El LED deberá encenderse justo, si no cambia los cables. Recuerde la electricidad fluye solamente en una dirección a través de un LED.
Ahora que el LED está conectado al disipador térmico y el convertidor se ajusta podemos pasar a modificar la pantalla LCD de 2.0".
