Paso 2: Mis cosas
LED
así que para mi LED, elegí esta alta potencia LED de dealextreme (gran sitio, envío gratis)
1200LM SST-50 LED emisor 8000K blanco bombilla (4.2V)
-Bulbosa: SST-50
-1200 lúmenes
-Voltaje de funcionamiento: 4.2V
-Trabajo actual: 5000mA
-Color: Blanco (5000-8000K)
-Placa: 20mm
PMP
para la pantalla, fue en ebay y compre un PMP con cámara de SD 2.5"/ A / V en y hacia fuera / 2GB de almacenamiento interno / y SD expandible hasta 16GB
eBay
Caso
usé para el caso de un LUX instument recinto enlace , fue una muestra gratis, enviada como 1-2 semanas
FUENTE DE ALIMENTACIÓN
Esto era duro para mí (no han desertado outta Colegio je), necesitaba algo para poner a 5v @ min 5A de 120VAC, tenía unas ideas chutando alrededor de mi cabeza, no tenía la idea correcta acerca de cómo hacerlo. Empecé buscando un driver de LED para el específico que he comprado pero no ir, entonces pensé que podía tener algo encendido el LED de la PMP, pero yo no quiero tener a muchos alambres chutando alrededor. Entonces pensé, voy a ser dismantaling del PMP de todos modos lo que importa... primera idea fue utilizar el transformador que viene con el proyector, excepto que es un biggen. a continuación no fue en busca de un wallwart que tenía suficiente poder... dados. así que decidí diseñar una fuente de alimentación para el proyecto. así que mi próxima tarea fue encontrar algo pequeño, caería el voltaje y la corriente 5/5, y heres donde conseguir muestras gratis más...
ordené un transformador CTSPWF-620-D de CTParts.com saca 5V @ 7.2A de 115VAC

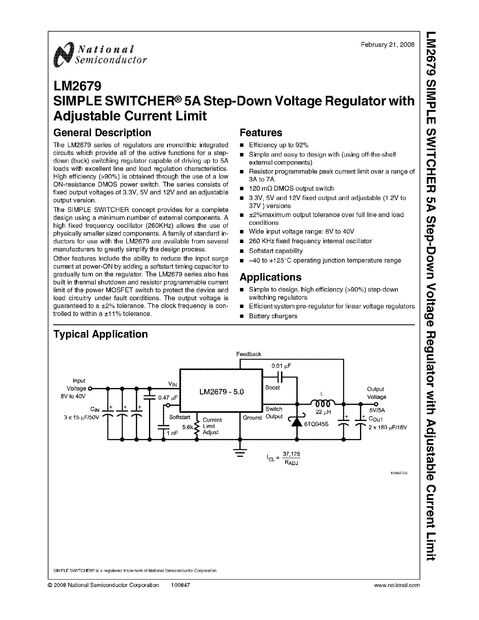

también pedí unos reguladores de voltaje que hacia fuera ~ 5v @ 5 A de ~ 8-40V. era otra muestra gratis de National Semiconductor je... Conmutador simple LM2679
la hoja de datos también tiene algunos otros componentes pasivos que se necesitaba para el regulador ordenó a ésos como muestras gratis así
cap 1 x 1nF
1 x tapa de .47uF
3 x 15uF/50V
2 x 180uF/16V
resistencia 1 x 5.6kOhm
1 x 22uH inductor
1 x 45V schottky diodo de 6A o equiv
