Proyector de imagen HD (2 / 4 paso)

Paso 2: Lentes y fuente de luz


En este paso, usted estará haciendo los titulares luz de lente ajustable. Repetir la operación 3 veces 3 titulares duplicados (2 lupas) y 1 para la fuente de luz.

PIEZA A
Cortar un trozo de enrasar a 10 pulgadas

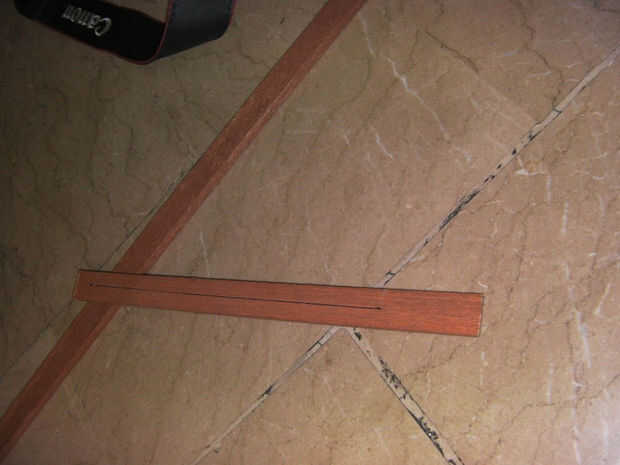

Trace una línea de 6 pulgadas por la mitad, unos 2 cm desde la parte superior (Foto 1)
Marcar la línea con un cuchillo (esto hace más fácil de perforar en línea recta)

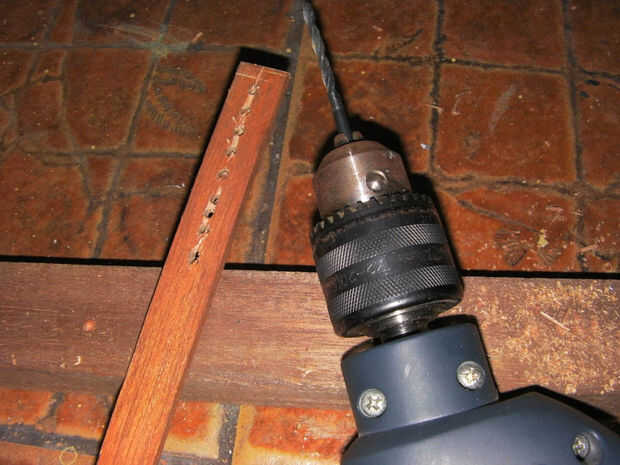

Taladre agujeros muy juntos a lo largo de la línea (el tamaño del agujero debe coincidir con el tamaño de sus tornillos) (Foto 2)

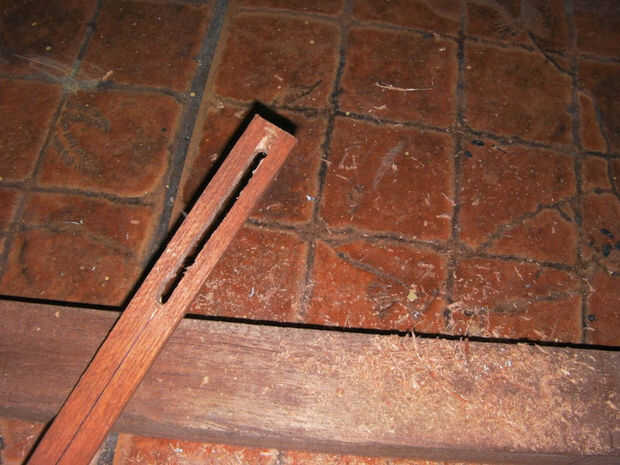

Ahora es la delicada parte, sujete el taladro en él es lado y empuje hacia abajo la línea que dibujó y los agujeros que ha perforado. La idea es eliminar la madera entre los agujeros por lo que te queda un carril que usted puede deslizar un tornillo entre. (Imagen 3)

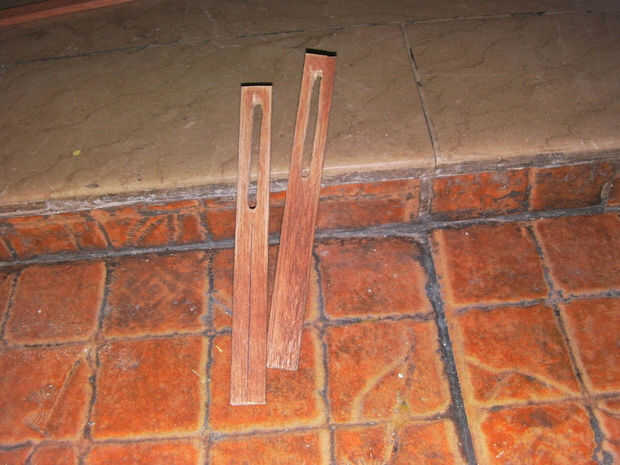

De arena por el agujero y velar tus diapositivas perno libremente en su interior. (Piezas decuadro 4 - 2 sólo se muestra. Usted debe hacer 3 )

HACER PIEZA B

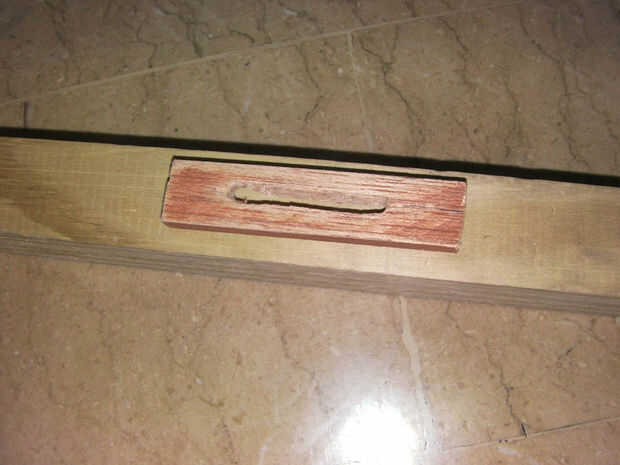

Ahora lo mismo que arriba pero con una tira de 5 pulgadas de madera y una anchura de carril medio de 4 pulgadas. (Imagen 5)

COLOQUE LA PIEZA B EN LA BASE

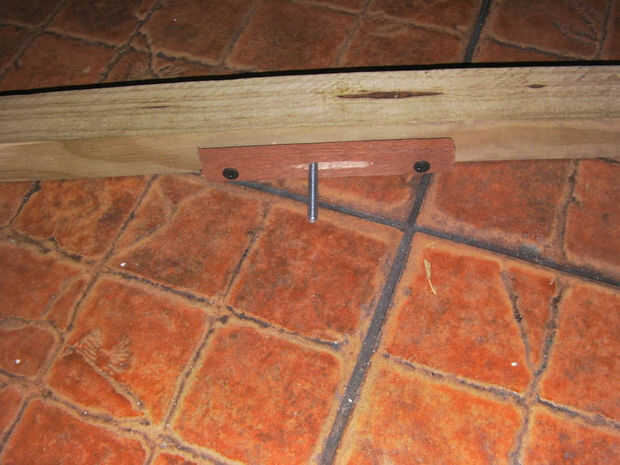

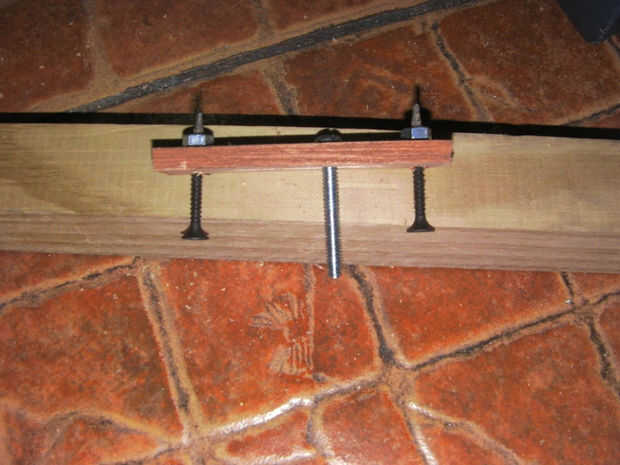

Coloque la pieza B a su base (30" mencionado en la introducción de 2 x 2) con dos tornillos. Coloque una tuerca entre el tornillo y la base para actuar como espaciador. Coloque un tornillo a través del orificio del riel, hacia fuera. (Ver cuadro 6 y cuadro 7)

COLOCAR PIEZA A PIEZA B

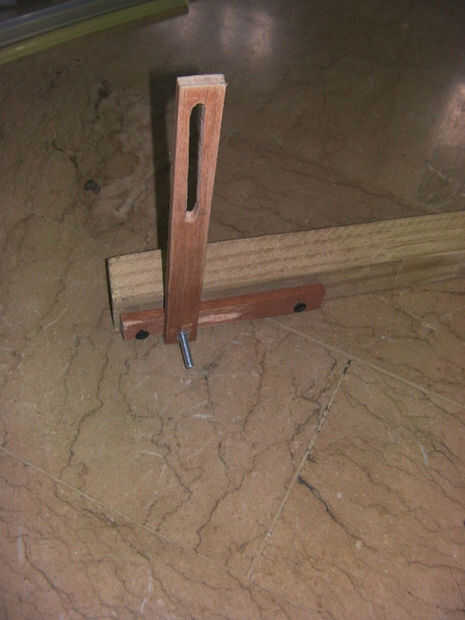

Perfore un agujero en la parte inferior de la pieza A y deslice en el perno de la pieza B. asegurar libremente con una tuerca. (Cuadro 8)

Repetir
Como se mencionó anteriormente, tendrá que repetir estos pasos 3 veces. Fijar cada riel ajustable (cuadro 8) a la distancia correcta aparte según las mediciones efectuadas en el paso 1.
