Paso 2: componentes

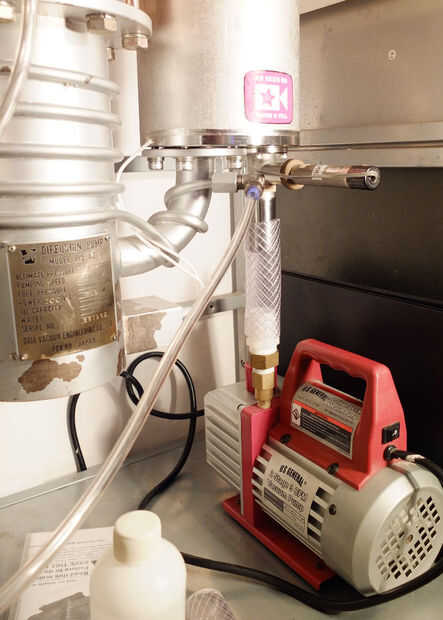

Este sistema de vacío Ultra alto utiliza un jubilado 4 pulgadas DPF-4z Daia bomba de difusión de aceite y bomba de paleta rotatoria de 2 etapas para alcanzar niveles muy altos de vacío refrigerado por agua. La bomba de difusión mayormente es excesiva para este proyecto, pero fue encontrado para mucho en ebay y era imposible pasar por alto.
La bomba es una bomba especial de carga puerto, hecha por los E.E.U.U. general. No es la bomba más alto de calidad, pero será operado relativamente raramente y utilizado para el aire de la bomba y no refrigerantes como se pretendía originalmente.

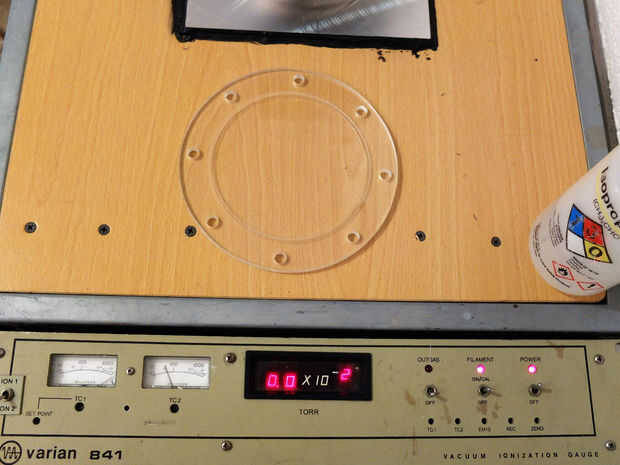

Un 841 Varian calibrador vacío fue adquirida en ebay por un precio pequeño es cuestionable condición, con la intención de reparación como pequeño proyecto de sub. Reparación de equipos antiguos como este e integrar en sus diseños son una gran manera de aprender a reparar aparatos electrónicos y el ingeniero de su propio!

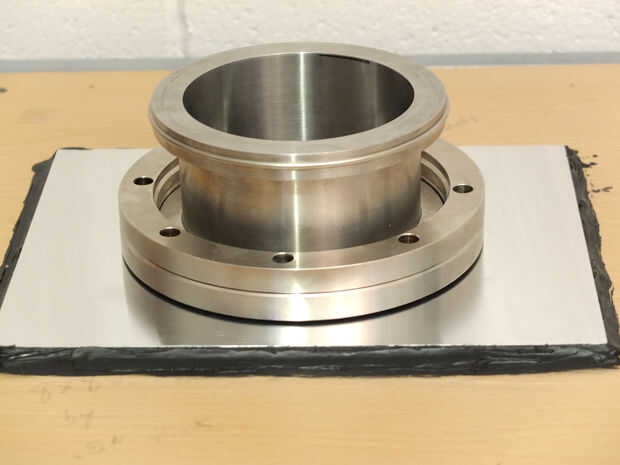

La real cámara de vacío es un tubo CF brida de un sistema más grande también adquirido en ebay, pero como no tenemos un gran volumen, esta pequeña cámara funcionará perfectamente.
También hay un sistema de enfriamiento de la bomba, varios trabajos de electricidad, una placa de adaptador que deben mecanizarse para la bomba a la cámara de brida CF estándar de interfaz.
