Paso 1: La mecánica

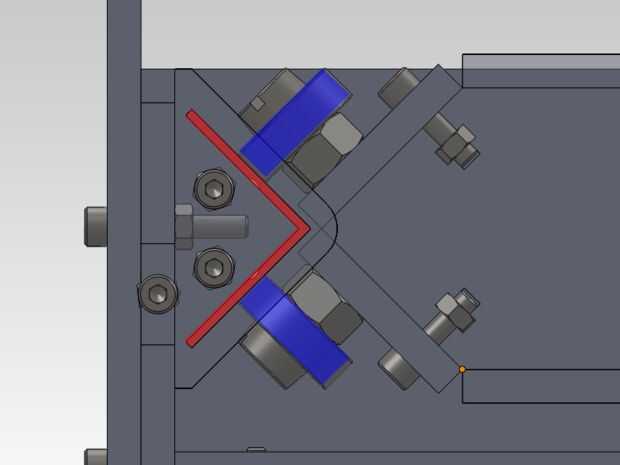

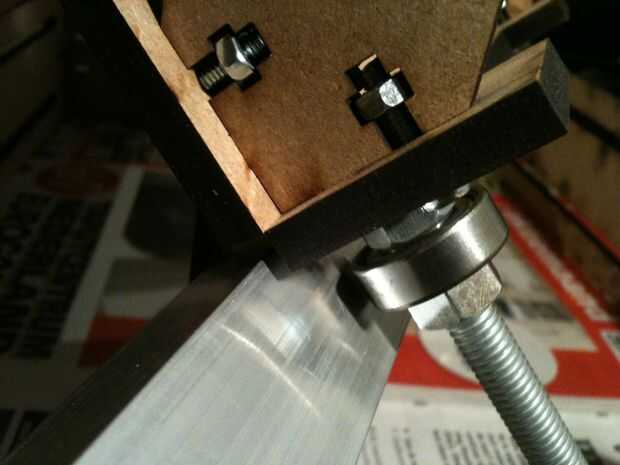

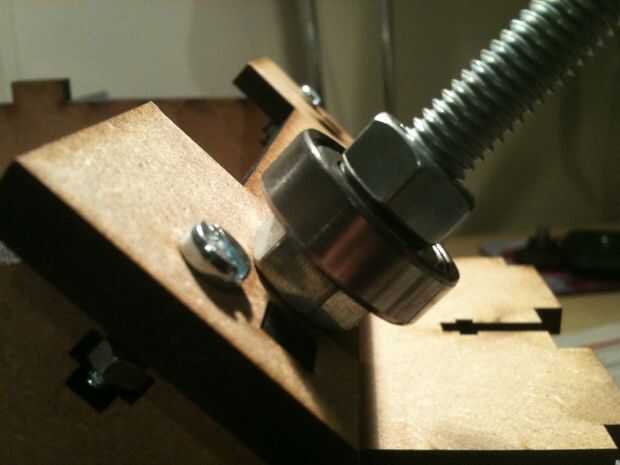

Siguiente imagen: cerca de la estructura; utilizando rodamientos ampliamente disponibles (patín) (azul) y perfiles de aluminio de la esquina (rojo). Este sistema ferroviario garantiza un movimiento suave de los trenes y no hay movimientos en otras direcciones de otros entonces el carril.

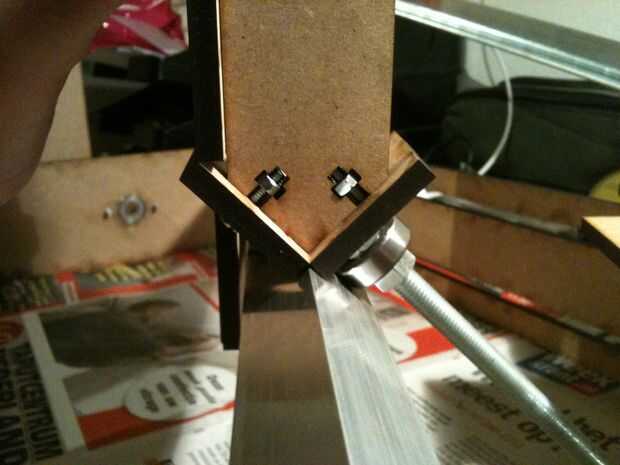

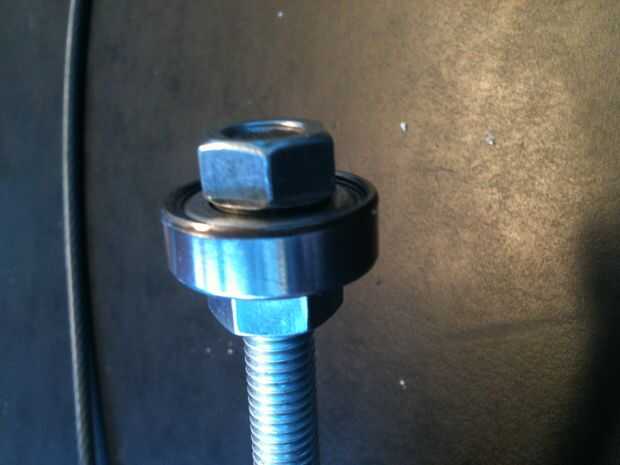

Última foto muestra hilo M8 con un patín teniendo que sucede para bien! (Ambos son baratos y compatibles!)

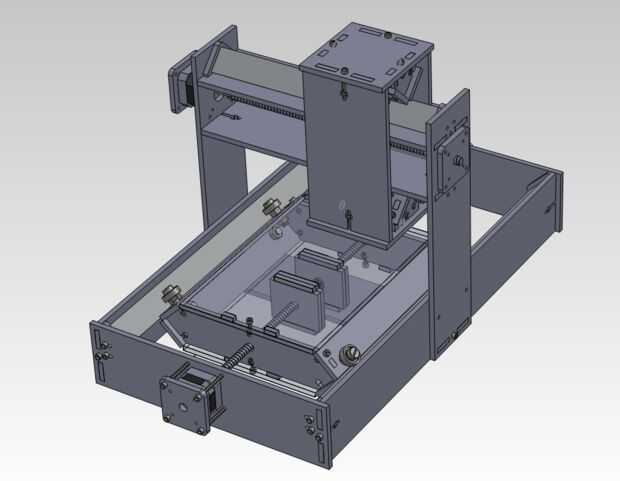

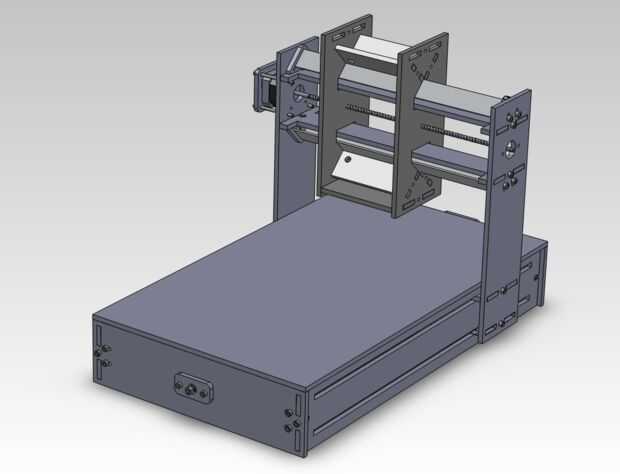

ACTUALIZACIÓN (ver imagen)
Ya que el cortador del laser que recortaría las piezas para mi máquina cnc analizó durante un par de semana tuve la oportunidad de reflexionar sobre el diseño original y hacer algunos cambios:

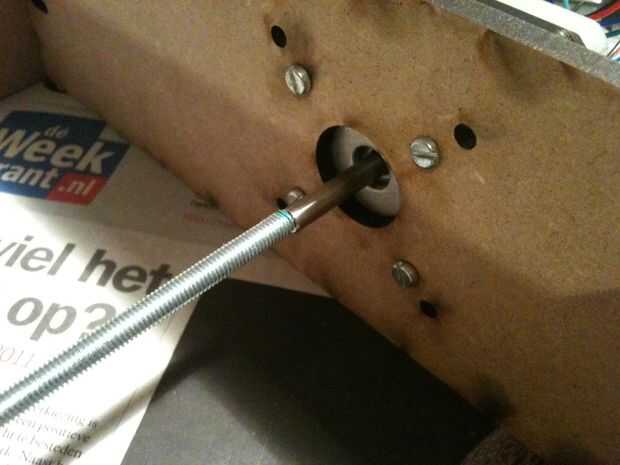

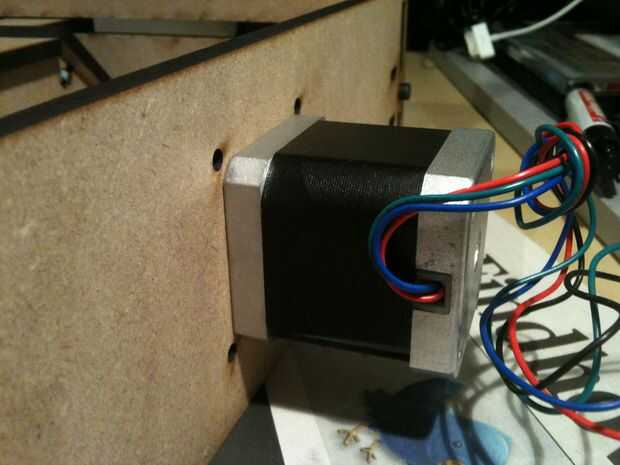

Ir de un tornillo M8 a M5 para superar las dificultades que el tornillo de acoplamiento a los motores paso a paso. (eje del motor paso a paso es de 5mm)
Rediseñado el eje x, originalmente polvo y material podrían atascarse en el riel o en el husillo, el nuevo diseño evita esto por tener ranuras laterales de la que es más difícil para polvo y el material para obtener pulgadas (también aumenta el área realizable)
Generalizado de las longitudes de todos los tornillos, solo dos tamaños principales: 16 y 25 mm.
Algunas otras pequeñas mejoras.
ACTUALIZACIÓN II

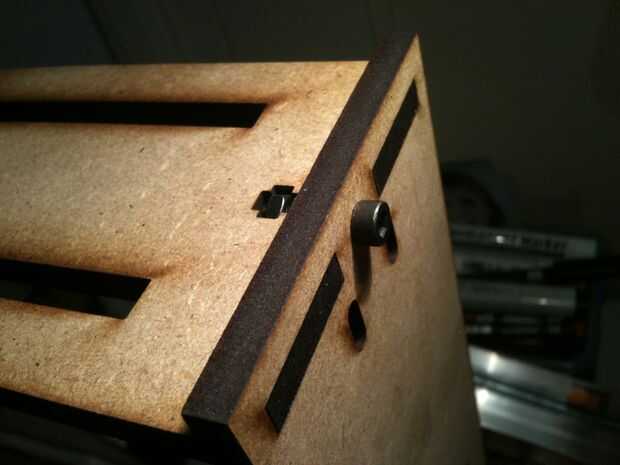

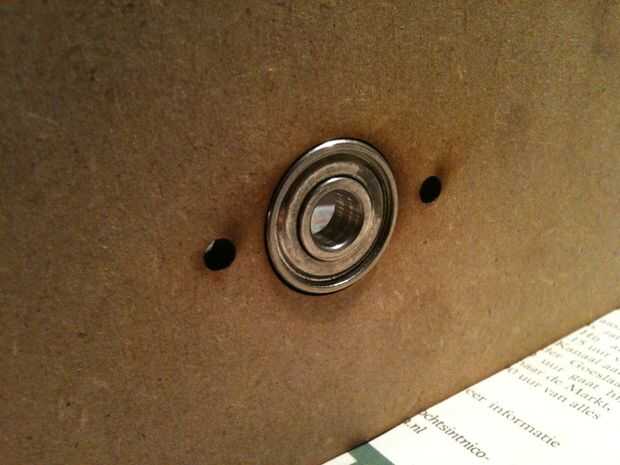

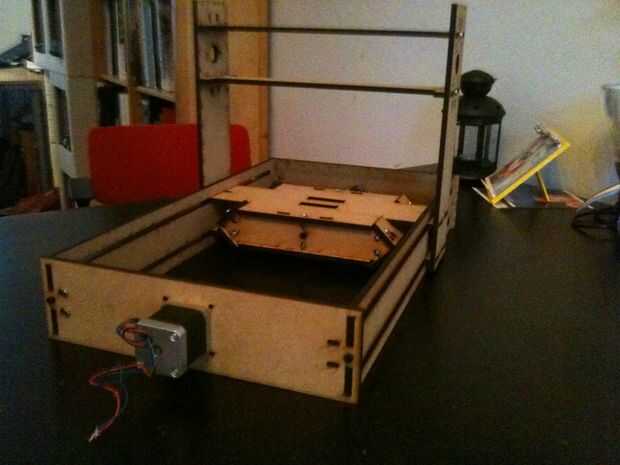

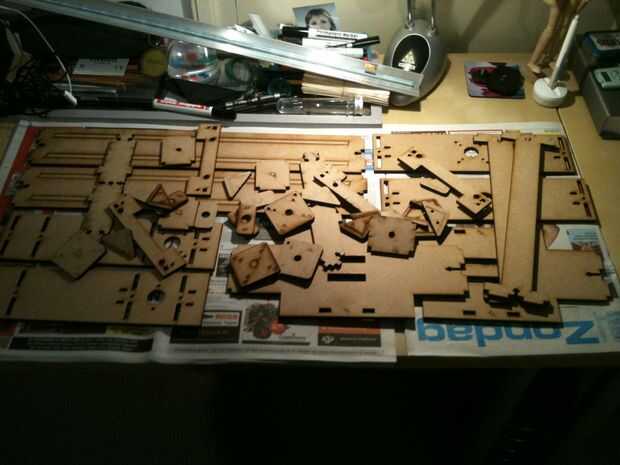

Finalmente recibió el láser cortar piezas MDF hoy! Yeay! Iniciado el montaje de las piezas, voy cortar rieles y tornillo largo muy pronto. Espero recibir el rodamiento en el correo en algún momento esta semana que voy a tener un eje x movimiento este fin de semana!

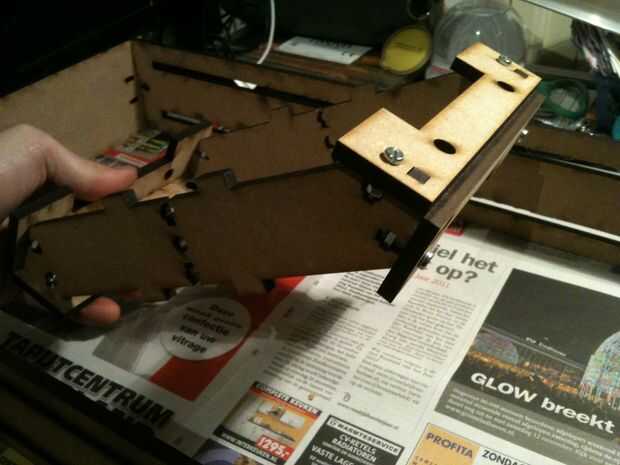

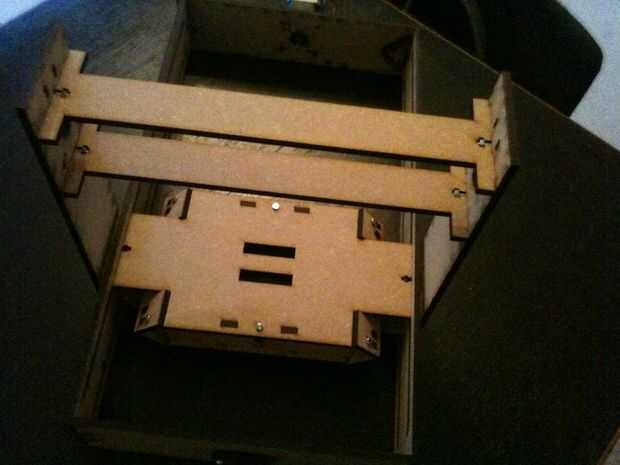

Después de montar el x-tren/y los cuadros he descubierto cierto movimiento en las partes, si este está sin resolver resolvería en un problema de gran precisión en el eje y. Ya sé cómo solucionar el problema aunque se láser algunas piezas más para dar rigidez a los dos colloms de la estructura y.

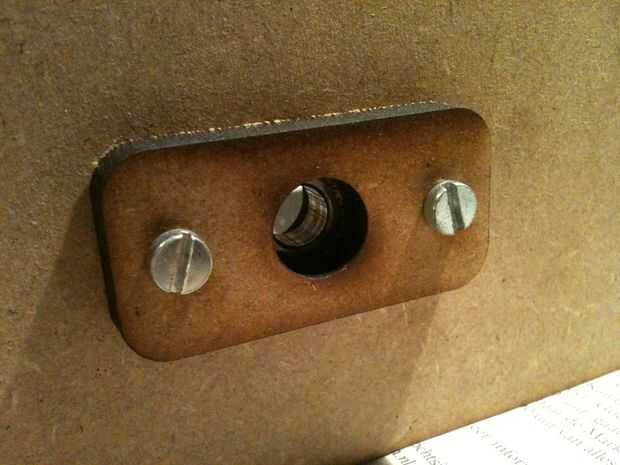

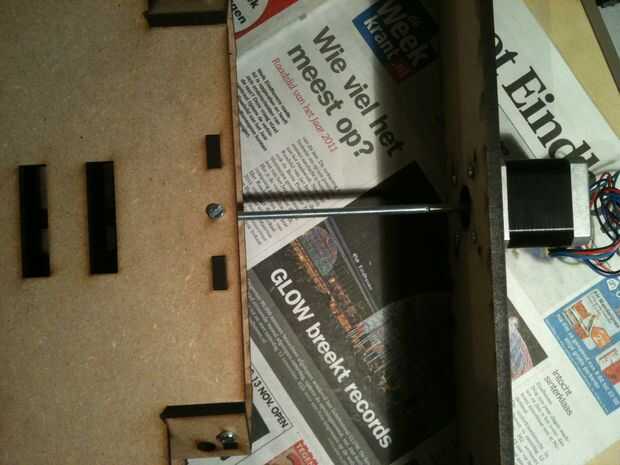

Hice algunas fotos de los avances tan ésos echa un vistazo!
Si le sucede que tiene alimentación gratis colocación alrededor de la casa, por favor donarlo a mí ;)
