Prototipo de cerradura RFID bicicleta (7 / 8 paso)

Paso 7: Circuito de Arduino

Para la parte electrónica, utilicé el tutorial por Enrico S. (https://plus.google.com/+EnricoS/about) publicado en alemán en esta url: http://fluuux.de/2015/08/eine-tuer-mit-rfid-chip-o...

Los pasos para esta parte son:

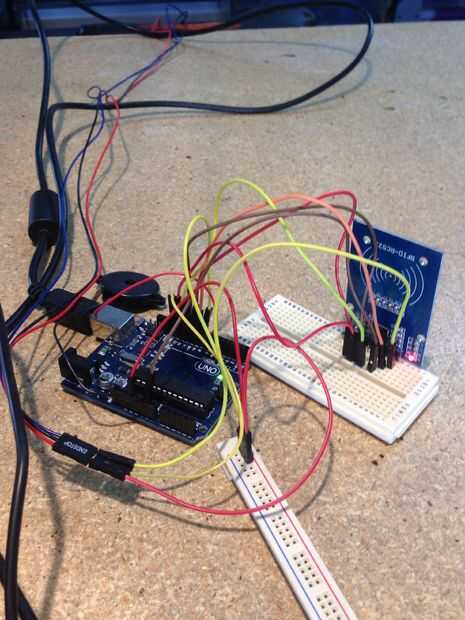

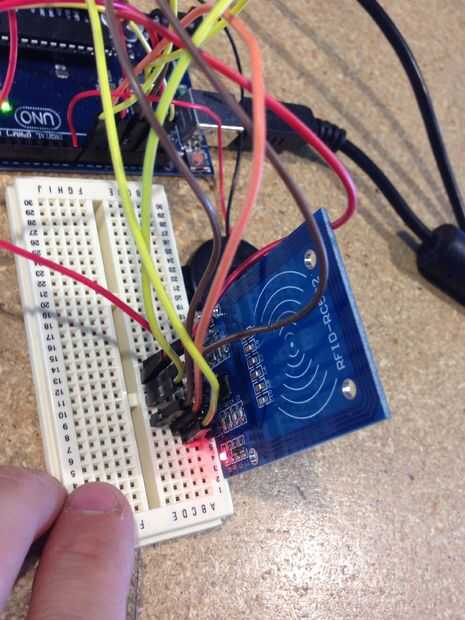

  • Conexión del lector RFID de rc522 a la Arduino UNO

Arduino UNO | RFID-RC522

PIN 10---SDA

PIN 13---SCK

PIN 11---MOSI

Pin 12---MISO

-IRQ

TIERRA---GND

Pin9---RST

---3, 3V 3, 3V

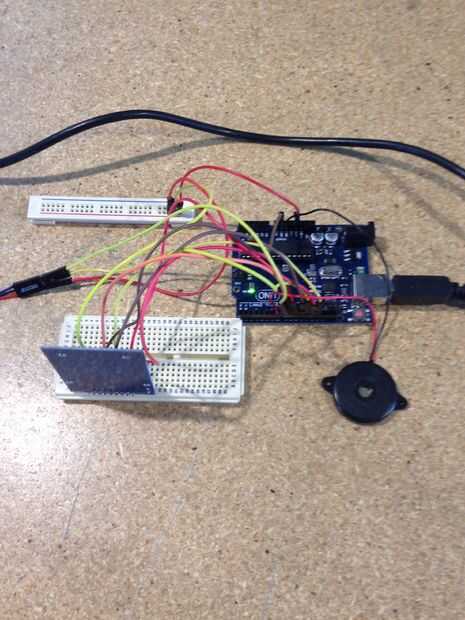

  • Conexión de los servos y el zumbador

Arduino / zumbador

Pin7 + (rojo)

GND - (negro)

Arduino / Servo

Pin8; Cable amarillo del servo

3,3 v + (rojo)

GND - (negro)

  • Subir el Arduino Sketch "RFID_Karte.ino" (ver anexo anterior)
  • Añadir números de tarjetas de RFID "autorizado" al sistema

Esto es bastante fácil, simplemente subir el sketch y escanear la tarjeta que desea registrar. En la terminal de Arduino, lees en alemán "[NICHT BERECHTIGT]", "no autorizados", seguido por el número de tarjeta.

Copiar ese número y poner aquí:

Hier die UUID fuer erlaubte Karten eingeben und en "erlaubteKartenCount"
Anzahl der Eintraege angeben largo erlaubteKarten [] = {1011520, 2492530, "Poner el número de tu tarjeta aquí"}; byte erlaubteKartenCount = 3;
