Paso 3: Corte por láser con K40
Pasos
Usando este cortador láser, utilizado para seguir thoses paso para lograr el corte correcto:

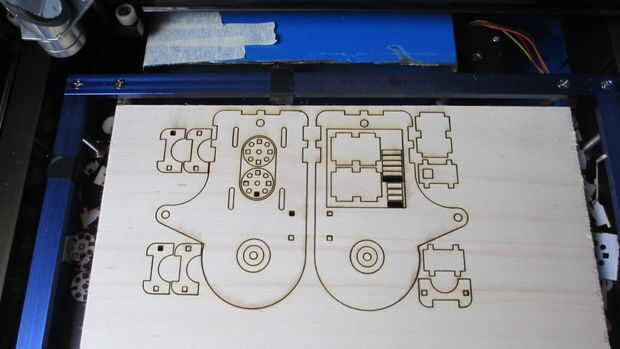

- Diseño de las piezas
- Aplicar los ajustes de montaje
- Convertir al formato apropiado

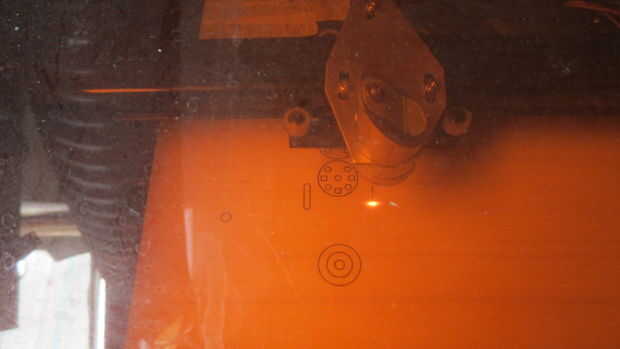

- Ejecutar el programa en el cortador del laser
El software MoshiDraw puede importar archivos dxf y representar correctamente a pesar de la horrible interfaz gráfica.
Optimización de la
Las herramientas de optimización de ruta no son eficientes, que el dxf debe ser optimizada de la ruta.
Optimizar es algo importante, porque
- reduce el tiempo de vuelo (el movimiento para ir de una línea a la siguiente)
- reduce el temblor cuando se mueve el espejo. Esto permite para poner el material sin fijarlo. Demasiada agitación y corte se estropea.
- mejora la vida útil del dispositivo: menos estrés mecánico, menos usure en las poleas y menos usure del láser.

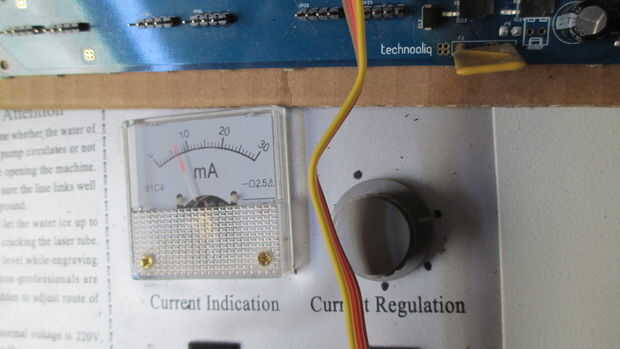

Nota: por el experimento, en cada puesta en marcha de las aplicaciones de la viga hasta la 12mA, para las líneas largas que consume sólo una media de 10mA, con menores descargas eléctricas en el lado de láser.
Zona de trabajo
El área de trabajo está limitado por el láser: los 20x30cm, pero de ancho > 25cm a veces se produce errores en el software que el hardware no, asi me funciona con el área de 20x25cm.

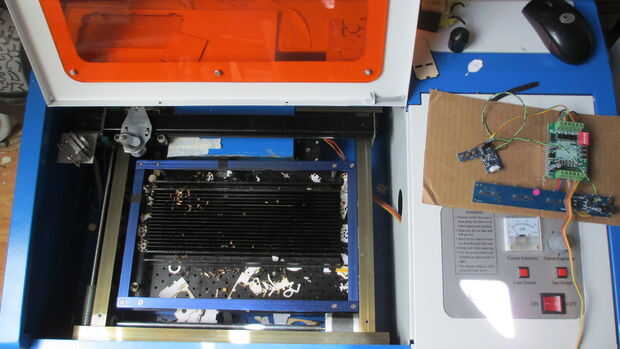

Mejoras del laser
Incorporado es realmente inservible, hizo desmontar primero.

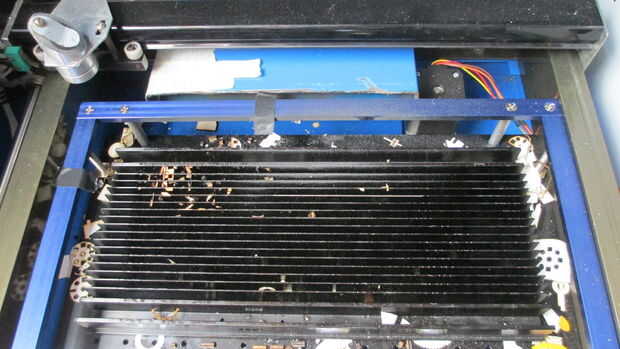

Cuando grabado en materiales con diverso grueso, tienes que poner la superficie en el plan de focal. Encontré allí una cama motorizada para el control de la altura. Es impulsada por los tableros de vuelos en el cuadro... Esto es bastante útil, pero otra vez reduce el área de trabajo.
En todos los casos, uno puede prescindir de las cuñas de altura correcta.
Softwares de
Softwares de elegir diseños 2D es doloroso cuando no posee licencia de autocad, porque tienes que junggle entre formatos.
También produzco dxf utilizando herramientas gratuitas:
- QCad para manipular dxf
- dxf2gcode para optimización de ruta, con una modificación para exportar en formato dxf
- Inkscape cuando vectoriszation o cuando tira
- OpenSCAD para la generación de secuencias de comandos y polilíneas
Entonces yo lo alimente en Moshidraw, que aún controlan cero velocidad de posicionamiento y pasar número de...
