Una fuente de alimentación sin transformador condensador-basado se utiliza para los diodos de la fuente. Un condensador en serie con la alimentación de CA entrante limita la corriente de onda completa rectificada para alimentar una cadena de LEDs. La cadena de LED UV 10 tiene una tensión total de cerca de 32 voltios y corriente de 20 mA, requring un capacitor de 0,47 uF X2 nominal a 60 Hz/120 V. casi todos en / fuente de alimentación de la computadora ATX en existencia por lo menos uno de estos condensadores tiene como parte del filtro de línea entrante. Una hoja de cálculo (XLS) se adjunta que puede ayudar en el diseño de tal transformador LED alimentación directamente de alimentación 120/230 voltios (uso con precaución).
Un interruptor más dévil rotatorio fue desmontado para quitar la caja de plástico y la caja de montaje. Presionando el botón enciende la lámpara "en", alimentación de los LEDs y activando el atenuador para la bombilla superior. El mando ilumina la bombilla.

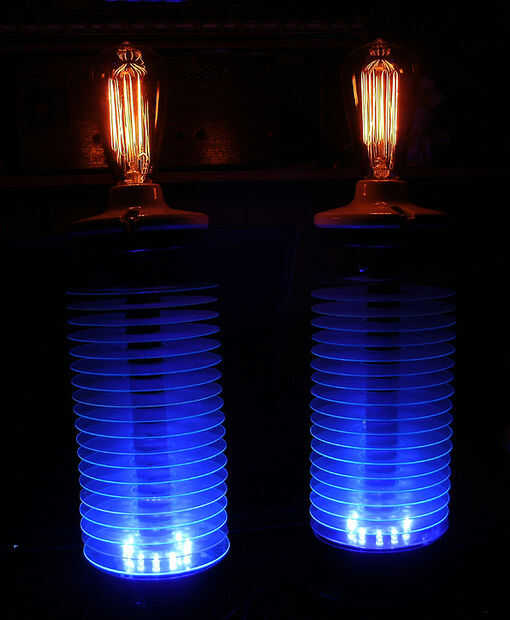

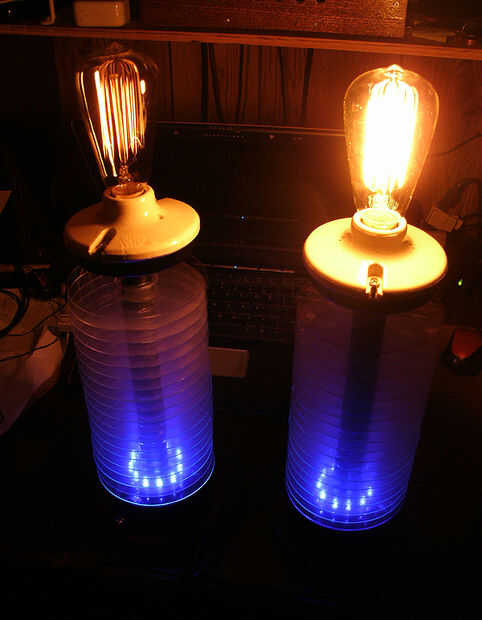

Estructuralmente, existe una base de madera y un pedazo de 1/2" EMT conduit corriendo por en medio de los discos de protector. Espaciadores de 3/4" tubería Schedule 40 PVC (pintado de negro plano) mantienen el espacio entre los discos de protector. Una caja de bajo perfil accesorio se coloca en la parte superior para montar un portalámpara cerámica. Los cables de la luz superior toma la energía corren a través del conducto de centro. Un agujero perforado en el conducto en la base permite a los cables para pasar por el atenuador.
Todo excepto los discos de protector y los componentes de subsistema de LED fue comprada en casa mejora almacenes y ferreterías.
