Paso 6: Hardware: micrófono
El micrófono es un poco complicado. Esta versión del instructable no incluirá el amplificador pero se incluirá en la parte de extras al final.

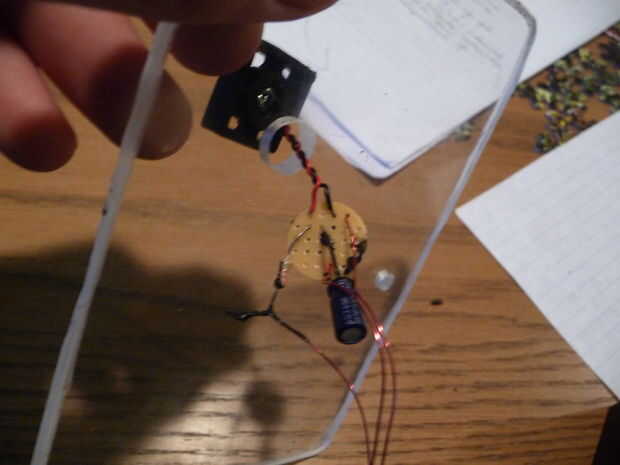

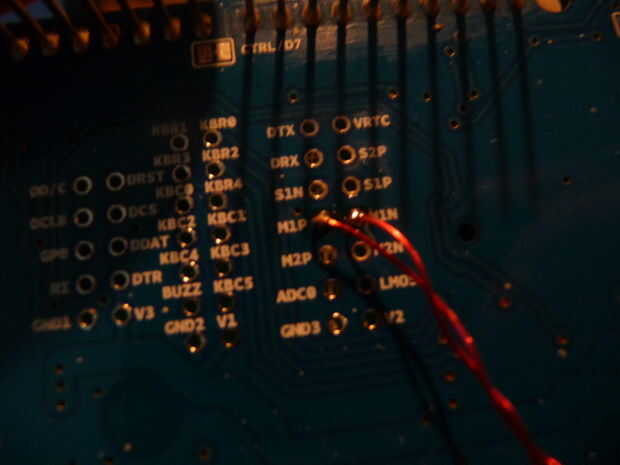

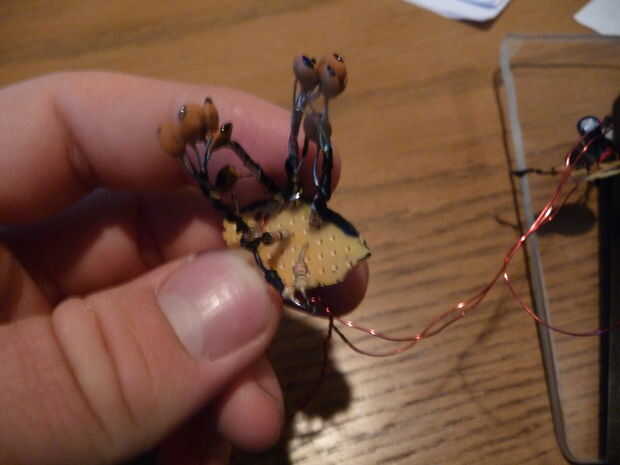

Seguiremos el esquema ilustrado. Sacar el micrófono de electret, perf board/proto board, condensador electrolítico y resistencia de 2.2 k-ohm, (2) condensadores de 33pF y 66 ohm/(3) 22 ohm resistor. En primer lugar, construir la tabla con el mic, casquillo electrolítico y 2.2kOhm resistencia. El positivo (rojo) de la mic para la Junta de la soldadura y la soldadura del positivo (más) del capacitor al positivo de la mic en el tablero. Luego soldar un cable de la resistencia a los cables de positivo del mic y el condensador. Soldar un tramo de alambre de esmalte con el cable negativo del condensador, una longitud separada a la sin plomo de la resistencia y otra pieza con el cable negativo del micrófono. El alambre del cable de resistencia de Irán a 5v de arduino. El de condensador es la señal positiva y el cable desde el negativo de la mic es la tierra. Estos cables a la segunda junta en lados opuestos del tablero. Poner en el primer condensador 33pF y soldar el cable del condensador electrolítico a cualquiera de los cables del condensador 33pF. Luego al mismo cable de la 33pF condensador soldadura un cable de los 3 22 ohm resistencias o 66 ohmios. Al otro cable de las resistencias de la soldadura de plomo del segundo condensador 33pF. Por último, soldar los dos cables libres de los condensadores de 33pF juntos. Lleve un cable desde el condensador 33pF segunda resistencia conjunto y que será el micrófono positivo. Ruta de un cable de la articulación entre los dos condensadores de 33pF a la tierra. El cable a tierra desde el micrófono de electret se puede soldar al cable de puesta a tierra de los condensadores de 33pF. Los cables Tierra y positivo deben ser trenzados entre sí (por eso opté por usar alambre esmaltado). Soldadura entonces el positivo a la micP terminal en la parte trasera el escudo GSM y el negativo (masa) conducen al pin micN en la parte posterior del escudo GSM.
Para probar esto, asegúrese de que el GSM es conectado a arduino, arduino tiene poder, el arduino se conecta correctamente a la red inalámbrica y el circuito del micrófono ha sido montado y soldado correctamente. Para probar, marque el número de la tarjeta SIM en el teléfono y llamarlo. Debe recoger muy rápidamente y puede oír un poco de estática. Si están escuchando un montón de estática significa que debe tratar y envolver los cables de esmalte mejor y compruebe su conexión Wi-Fi y cableado. El mic responderá mejor a fuertes ruidos como broches pero responderá a la voz.
