PropVario, un variómetro/altímetro DIY con salida de voz para planeadores RC (3 / 6 paso)

Paso 3: PCB

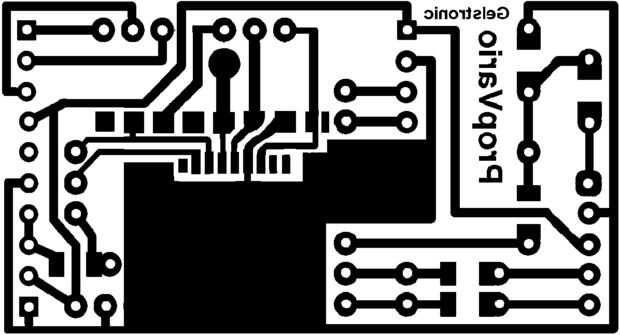

-Diseño de PCB es un BMP de 1 Bit
-Dimensiones: 51 mm x 28 mm
-mejor opción para el zócalo del SD es la versión micro, cuando se utiliza una toma de "grande" tienes a Asamblea
con un poco espacio entre el encaje y pcb.
-soldar pads SMD o por cable, casquillos y resistencias, parte inferior para piezas con cable

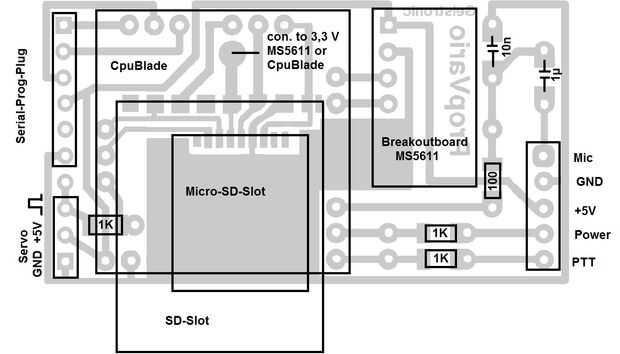

-no te olvides de conectar el pad V 3,3 de zócalo del sd 3.3 regulador de V de la Junta de MS5611 (ver esquema de montaje)
