Programador de PIC JDM simple (6 / 6 paso)

Paso 6: soldadura

Se sueldan los componentes.

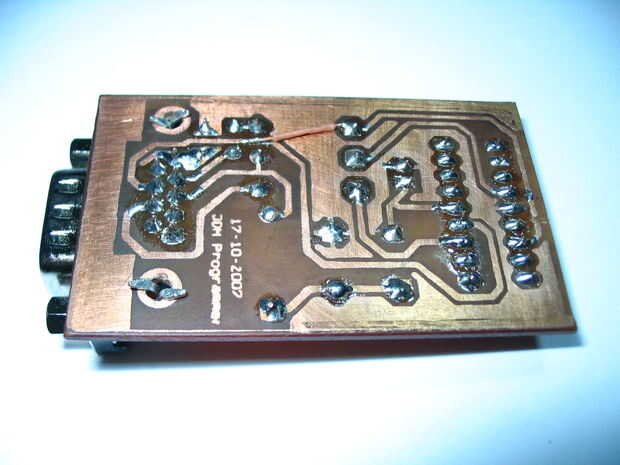

Nota el cable marrón, yo he cometido un error cuando el PCB de enrutamiento en WinQCad, no te preocupes es corregido en el archivo pdf adjunto.

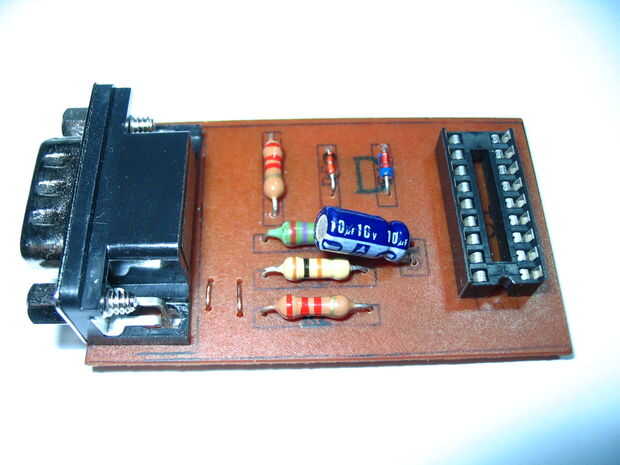

Observa los dibujos sobre el costado del componente, es una guía al colocar los componentes en caso de un gran proyecto :-)
