Programador de PIC JDM menta (3 / 7 paso)

Paso 3: esquema

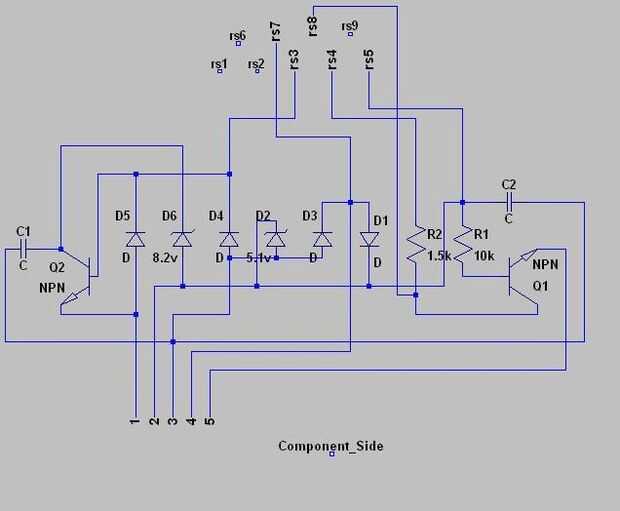

Aquí está el diagrama esquemático para el circuito.  El circuito utiliza energía del puerto serial del microcontrolador PIC durante la programación.  Algunos USB a Serial convertidores no funcionan con este circuito debido a la tensión en el pin de mclr del PIC.  Este circuito trabaja mejores con a bordo de puertos o serie tarjetas.  Para los pines ICSP, están conectados al microcontrolador como sigue:
1. MCLR Pin
2. VDD pasador (es)
3. VSS pasador (es)
4. PGC reloj Pin
5. PGD datos perno
